FESTO 170849

Descrizione del Prodotto

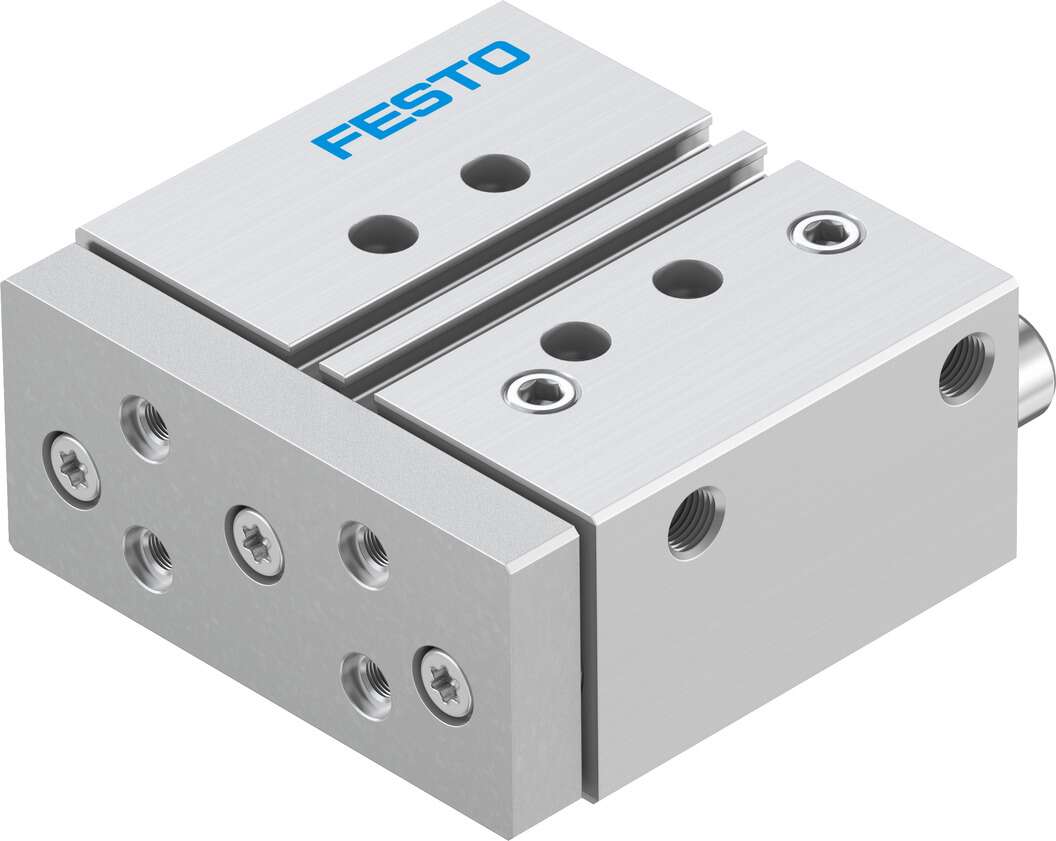

Il cilindro guidato Festo DFM-25-30-P-A-GF (codice prodotto 170849) è un attuatore pneumatico a doppio effetto con guida a cuscinetto liscio, progettato per applicazioni che richiedono precisione e robustezza.

Specifiche Tecniche

– Diametro del pistone: 25 mm
– Corsa: 30 mm
– Forza teorica a 6 bar: 295 N in avanzamento, 247 N in ritorno
– Pressione di esercizio: da 1,5 a 10 bar
– Temperatura ambiente: da -20°C a +80°C
– Velocità massima: 0,8 m/s
– Connessione pneumatica: G1/8
– Materiale del corpo: lega di alluminio forgiato
– Materiale dell’asta del pistone: acciaio inossidabile ad alta lega
– Materiale delle guarnizioni: NBR
– Classe di resistenza alla corrosione: 1 (basso stress corrosivo)
– Conformità LABS (PWIS): VDMA24364-B1/B2-L
– Classe Cleanroom: Classe 7 secondo ISO 14644-1
– Energia d’impatto nelle posizioni finali: 0,3 J
– Forza massima Fy: 810,7 N
– Forza massima Fz: 810,7 N
– Momento massimo Mx: 27,56 Nm
– Momento massimo My: 15,4 Nm
– Momento massimo Mz: 15,4 Nm
– Massa in movimento: 687 g
– Peso del prodotto: 1.368 g

Caratteristiche Principali

– Guida e unità di azionamento in un unico alloggiamento: riduce lo spazio necessario e i tempi di assemblaggio.
– Robusto e preciso: offre alta rigidità e resistenza a torsioni e forze laterali.
– Protezione contro la torsione: garantisce un funzionamento affidabile.
– Manutenzione ridotta: progettato per essere esente da manutenzione.
– Rilevamento della posizione: compatibile con sensori di prossimità.
– Ammortizzazione: anelli/pad elastici di ammortizzazione su entrambi i lati per un funzionamento silenzioso e senza urti.

Applicazioni Tipiche

Il cilindro guidato DFM-25-30-P-A-GF è ideale per applicazioni che richiedono movimenti lineari precisi e controllati, come nel settore dell’automazione industriale, assemblaggio, movimentazione e posizionamento di componenti.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito del produttore o presso i distributori autorizzati.
