Descrizione del Prodotto

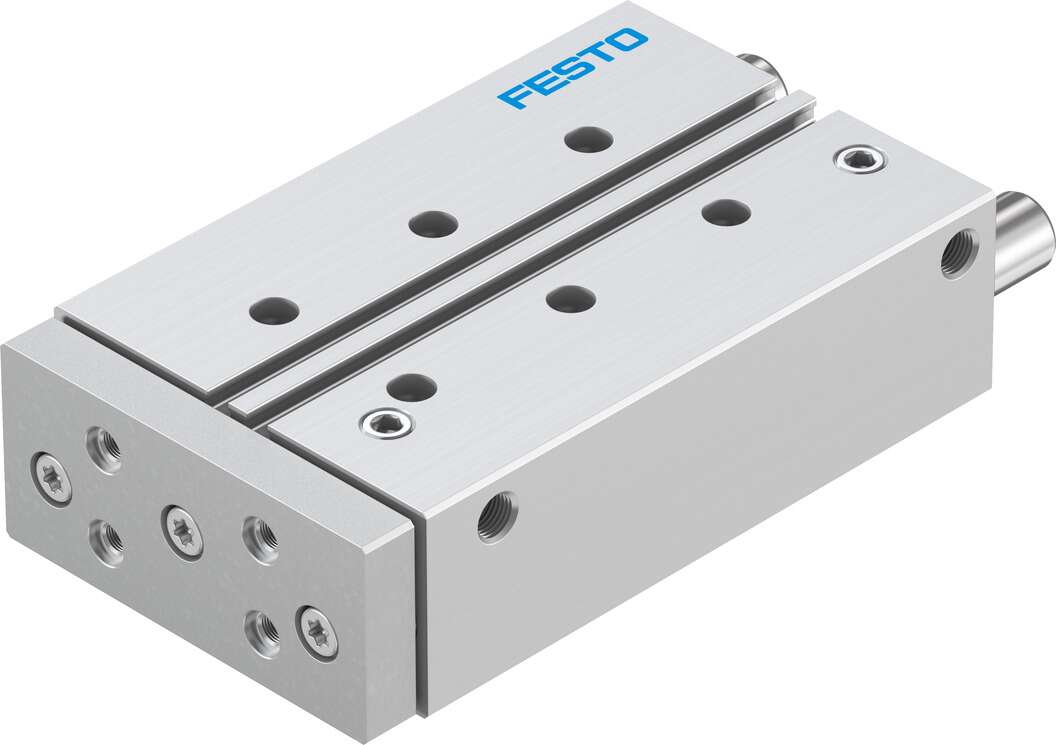

Il cilindro guidato Festo DFM-25-100-P-A-GF (codice prodotto 170853) è un attuatore pneumatico a doppio effetto con guida a cuscinetto liscio, progettato per applicazioni che richiedono precisione e rigidità elevate.
Specifiche Tecniche
- Serie: DFM
- Diametro del pistone: 25 mm
- Corsa: 100 mm
- Azione: Doppio effetto
- Pressione operativa: 1,5 – 10 bar
- Connessione pneumatica: G 1/8
- Ammortizzazione: Anelli/piastre elastomerici su entrambi i lati
- Rilevamento posizione: Per sensore di prossimità
- Guida: Cuscinetto liscio
- Temperatura ambiente: da -20°C a +80°C
- Velocità massima: 0,8 m/s
- Forza teorica a 6 bar (corsa in avanzamento): 295 N
- Forza teorica a 6 bar (corsa in ritorno): 247 N
- Forza massima Fy/Fz: 810,7 N
- Momento massimo Mx: 27,56 Nm
- Momento massimo My/Mz: 19,46 Nm
- Classe di resistenza alla corrosione (CRC): 1 (basso stress da corrosione)
- Materiale del corpo: Lega di alluminio forgiato
- Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
- Materiale delle guarnizioni: NBR
- Conformità RoHS: Conforme
Dimensioni e Peso
- Lunghezza: 183 mm
- Larghezza: 95 mm
- Altezza: 44 mm
- Peso: 2,2 kg
Caratteristiche Principali
- Guida integrata per una maggiore rigidità e precisione
- Ammortizzazione elastomerica su entrambi i lati per un funzionamento silenzioso
- Compatibile con sensori di prossimità per il rilevamento della posizione
- Design compatto e robusto adatto a spazi ristretti
Applicazioni Tipiche
- Movimentazione e posizionamento di componenti in linee di assemblaggio
- Operazioni di pressatura e bloccaggio
- Applicazioni che richiedono elevata precisione e rigidità
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
