FESTO 170858

Descrizione del Prodotto

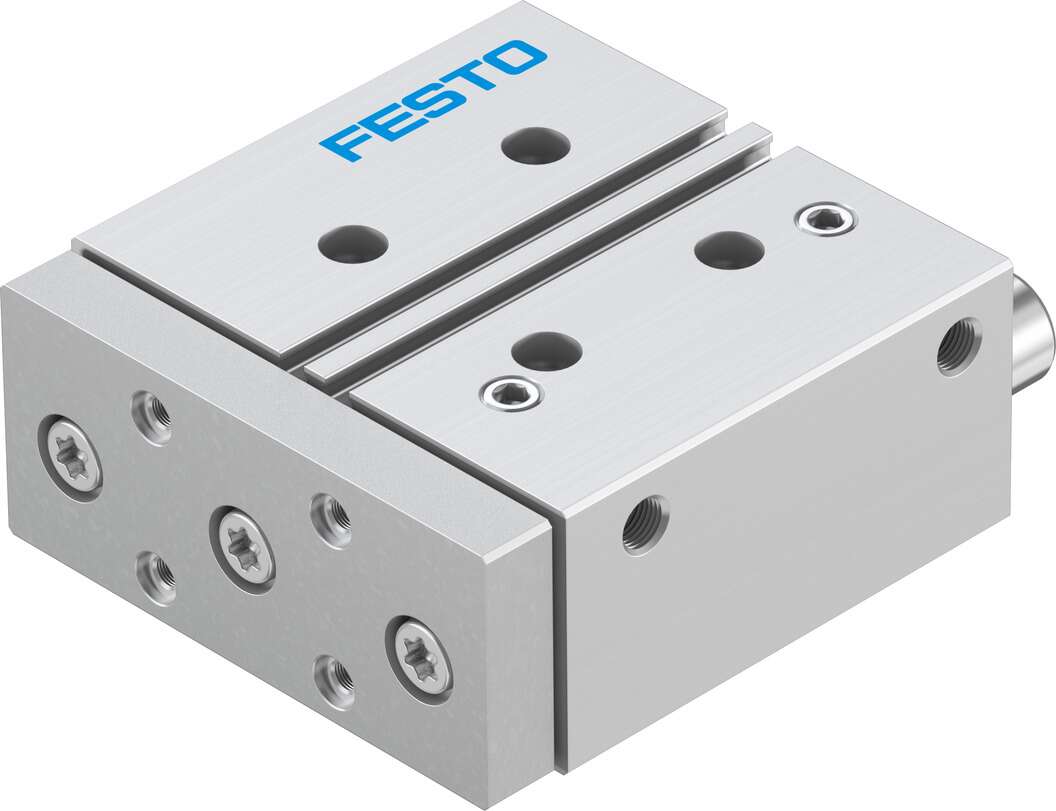

Il cilindro guidato Festo DFM-32-50-P-A-GF (codice 170858) è un attuatore pneumatico a doppio effetto con guida integrata, progettato per applicazioni che richiedono elevata resistenza a coppie e forze laterali. È ideale per operazioni di serraggio, sollevamento e arresto in ambienti industriali.

Specifiche Tecniche

– Diametro del pistone: 32 mm
– Corsa: 50 mm
– Pressione di esercizio: da 1,5 a 10 bar
– Forza teorica a 6 bar (corsa in avanzamento): 482 N
– Forza teorica a 6 bar (corsa di ritorno): 415 N
– Velocità massima: 0,8 m/s
– Temperatura ambiente: da -20 °C a +80 °C
– Connessione pneumatica: G1/8
– Materiale del corpo: lega di alluminio forgiato
– Materiale dell’asta del pistone: acciaio inossidabile ad alta lega
– Materiale delle guarnizioni: NBR
– Classe di resistenza alla corrosione: 1 (basso stress da corrosione)
– Conformità RoHS: sì

Caratteristiche Principali

– Guida: guida a cuscinetto liscio
– Ammortizzazione: anelli/piastre di ammortizzazione elastici su entrambi i lati
– Rilevamento della posizione: per sensore di prossimità
– Posizione di montaggio: qualsiasi
– Modalità di funzionamento: doppio effetto
– Simbolo: 00991737

Prestazioni Meccaniche

– Momento massimo Mx statico: 47,84 Nm
– Momento massimo My statico: 24,53 Nm
– Momento massimo Mz statico: 24,53 Nm
– Forza massima Fy statica: 1.227 N
– Forza massima Fz statica: 1.227 N
– Energia d’impatto nelle posizioni finali: 0,4 J

Note Aggiuntive

– Conformità LABS (PWIS): VDMA24364-B1/B2-L
– Modalità di funzionamento e mezzo pilota: possibile funzionamento lubrificato (in tal caso, sarà sempre richiesto il funzionamento lubrificato)
– Connessioni alternative: vedere il disegno del prodotto

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Festo o i distributori autorizzati.
