FESTO 170864

Descrizione del Prodotto

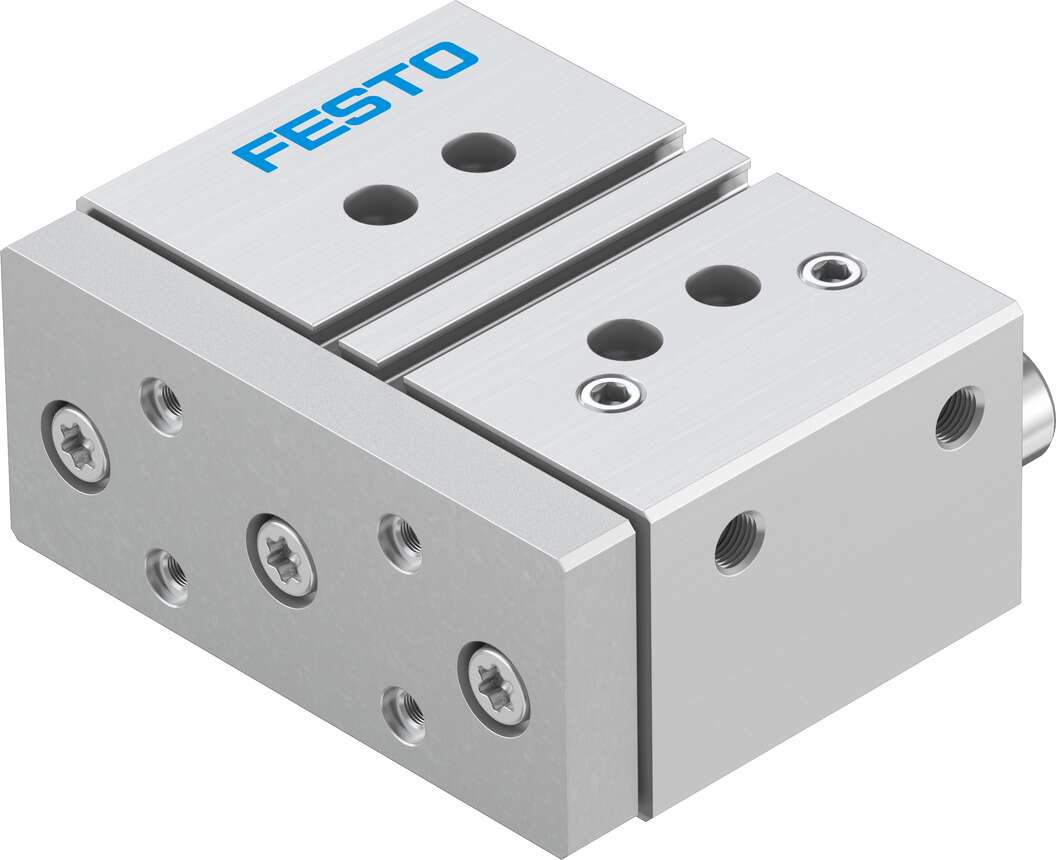

Il cilindro guidato Festo DFM-40-25-P-A-GF (codice prodotto 170864) è un attuatore pneumatico a doppio effetto con guida a cuscinetto liscio, progettato per applicazioni che richiedono precisione e rigidità.

Specifiche Tecniche

– Diametro del pistone: 40 mm
– Corsa: 25 mm
– Forza teorica a 6 bar: 754 N in avanzamento, 686 N in ritorno
– Pressione di esercizio: da 1,5 a 10 bar
– Velocità massima: 0,8 m/s
– Temperatura ambiente: da -20°C a +80°C
– Connessione pneumatica: G1/8
– Materiale del corpo: Lega di alluminio forgiato
– Materiale delle guarnizioni: NBR
– Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
– Classe di resistenza alla corrosione: 1 (basso stress da corrosione)
– Posizione di montaggio: Qualsiasi
– Smorzamento: Anelli/placche di smorzamento elastici su entrambi i lati
– Rilevamento della posizione: Per sensore di prossimità
– Carico massimo utilizzabile in funzione della corsa a una distanza definita xs: 180 N
– Momento massimo ammissibile Mx in funzione della corsa: 7,9 Nm
– Massa in movimento: 1.228 g
– Peso del prodotto: 2.217 g
– Energia d’impatto nelle posizioni finali: 0,7 J
– Forza massima Fy statica: 1.227 N
– Forza massima Fz statica: 1.227 N
– Momento massimo Mx statico: 53,97 Nm
– Momento massimo My statico: 24,53 Nm
– Momento massimo Mz statico: 24,53 Nm
– Conformità RoHS: Sì
– Conformità LABS (PWIS): VDMA24364-B1/B2-L
– Informazioni sul mezzo operativo e di pilotaggio: Funzionamento lubrificato possibile (in tal caso, il funzionamento lubrificato sarà sempre necessario)

Applicazioni

Il cilindro guidato DFM-40-25-P-A-GF è ideale per applicazioni che richiedono movimenti lineari precisi e rigidi, come il posizionamento, la pressatura e l’assemblaggio in settori quali l’automazione industriale, l’assemblaggio elettronico e la manipolazione dei materiali.

Documentazione

Per ulteriori dettagli tecnici e disegni, si consiglia di consultare la documentazione ufficiale fornita da Festo.
