FESTO 170909

Descrizione del Prodotto

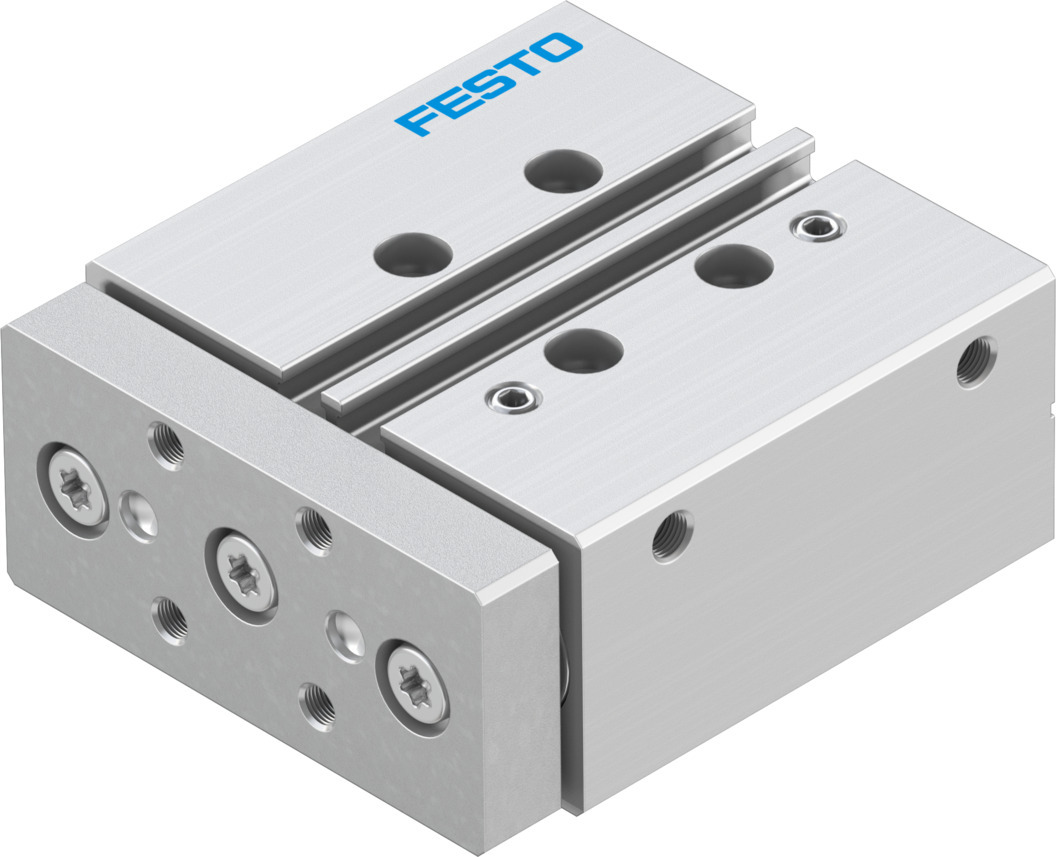

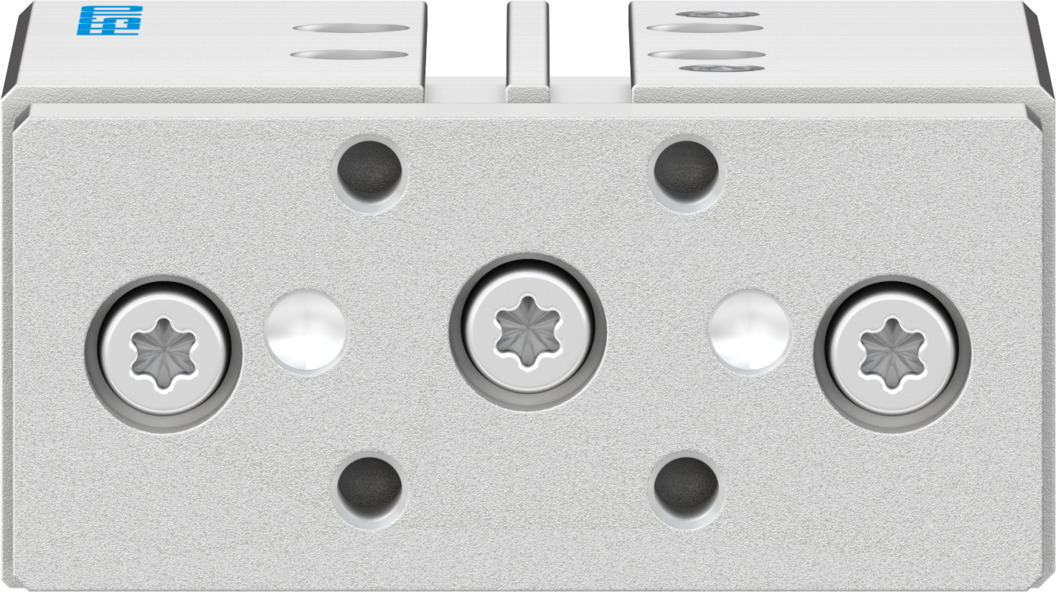

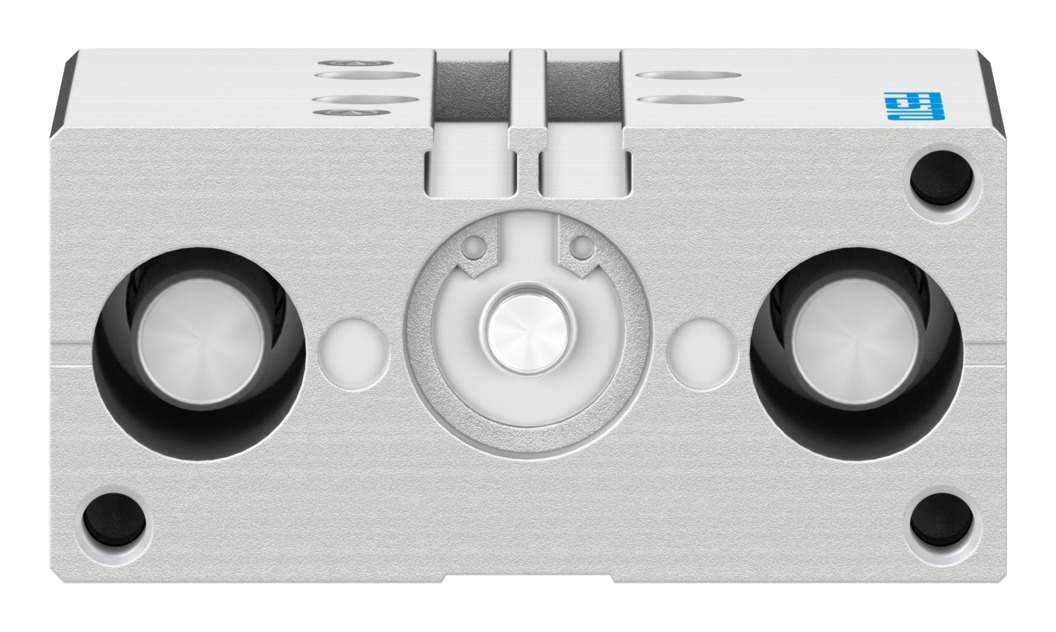

Il cilindro guidato Festo DFM-16-25-P-A-KF (codice 170909) è un attuatore pneumatico a doppio effetto con guida integrata, progettato per applicazioni che richiedono precisione e robustezza.

Specifiche Tecniche

– **Diametro del pistone:** 16 mm

– **Corsa:** 25 mm

– **Pressione di esercizio:** da 2 a 10 bar

– **Temperatura ambiente:** da -5°C a +60°C

– **Velocità massima:** 0,8 m/s

– **Forza teorica a 6 bar, avanzamento:** 121 N

– **Forza teorica a 6 bar, ritorno:** 90 N

– **Peso del prodotto:** 508 g

– **Connessione pneumatica:** M5

– **Materiale del corpo:** Lega di alluminio forgiato

– **Materiale della guarnizione:** NBR

– **Materiale dello stelo del pistone:** Acciaio inossidabile ad alta lega

Caratteristiche Principali

– **Guida integrata:** Assicura un movimento lineare preciso e stabile.

– **Doppio effetto:** Permette il movimento in entrambe le direzioni con controllo pneumatico.

– **Ammortizzazione elastica:** Anelli o piastre di ammortizzazione elastici su entrambi i lati per ridurre l’energia d’impatto nelle posizioni finali.

– **Posizione di montaggio:** Installazione possibile in qualsiasi posizione.

– **Rilevamento della posizione:** Compatibile con sensori di prossimità per il monitoraggio della posizione.

Applicazioni Tipiche

Il cilindro guidato DFM-16-25-P-A-KF è ideale per applicazioni che richiedono movimenti lineari precisi e ripetibili, come nel settore dell’automazione industriale, assemblaggio, movimentazione e posizionamento di componenti.

Note Aggiuntive

– **Resistenza alla corrosione:** Classe di resistenza alla corrosione KBK 0, indicante nessuna sollecitazione alla corrosione.

– **Operatività con aria compressa:** Conforme alla norma ISO 8573-1:2010 [7:4:4].

– **Compatibilità ambientale:** Privo di rame e PTFE, conforme alla direttiva RoHS.

Documentazione Tecnica

Per ulteriori dettagli tecnici e disegni dimensionali, si consiglia di consultare la documentazione tecnica ufficiale fornita da Festo.
