FESTO 186255

Ecco la scheda tecnica del prodotto FESTO 186255:

Descrizione

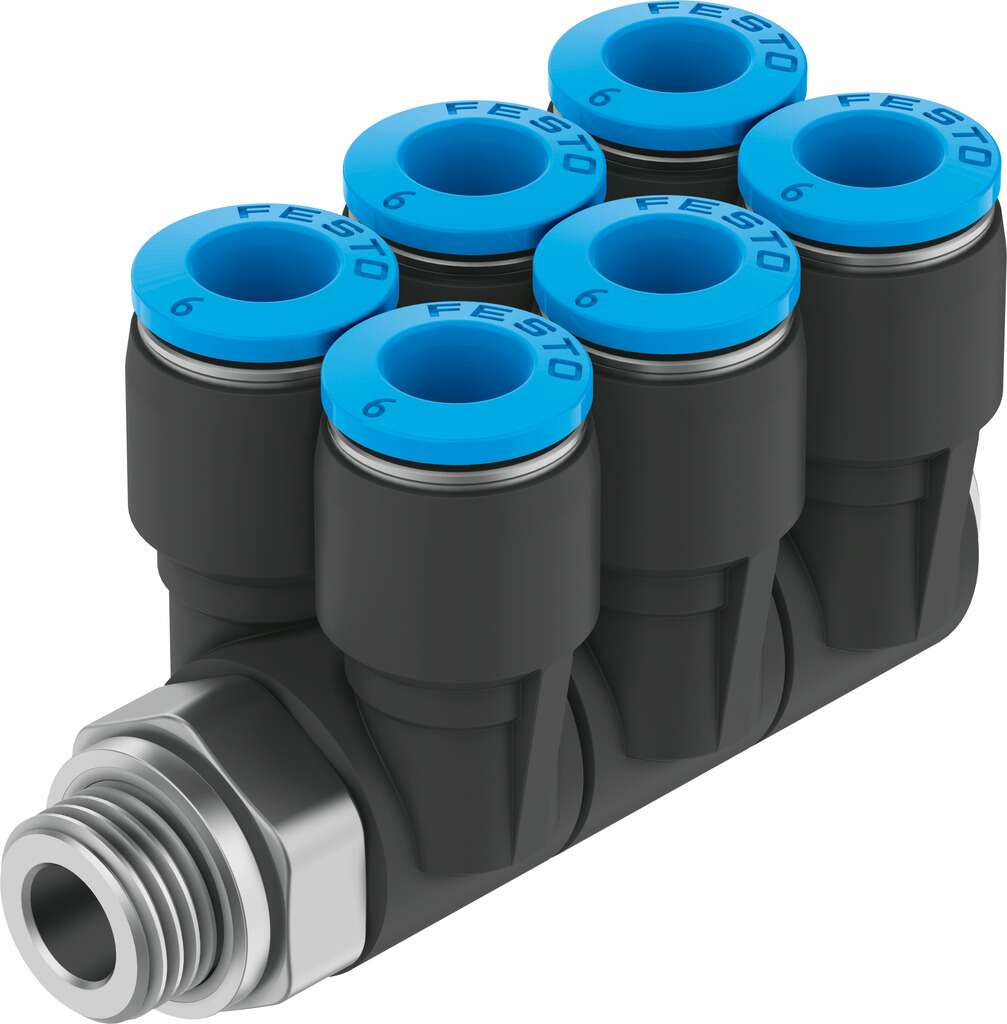

Il distributore multiplo QSLV6-G1/4-6 è un raccordo a innesto rapido progettato per distribuire l’aria compressa da una singola linea di alimentazione a sei uscite. La sua struttura consente una rotazione a 360°, facilitando l’installazione in diverse posizioni. Il design push-pull garantisce un collegamento sicuro e una rapida connessione e disconnessione dei tubi.

Specifiche Tecniche

– Dimensione nominale: 2,9 mm
– Connessione 1: Filetto maschio G1/4
– Connessione 2: Per tubo con diametro esterno di 6 mm
– Numero di uscite: 6
– Numero di linee di alimentazione: 1
– Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 6 bar
– Pressione di esercizio dipendente dalla temperatura: da -0,95 a 14 bar
– Temperatura ambiente: da -10 a 80 °C
– Peso del prodotto: 53 g
– Coppia di serraggio nominale: 9 Nm (±20%)
– Posizione di montaggio: qualsiasi
– Classe di resistenza alla corrosione: 1 (basso stress da corrosione)

Materiali

– Corpo: PBT (Polibutilentereftalato)
– Anello di rilascio: POM (Poliossimetilene)
– Elemento di bloccaggio del tubo: Acciaio inossidabile ad alta lega
– Guarnizione del tubo: NBR (Gomma nitrilica)
– Bullone cavo: Ottone nichelato

Caratteristiche

– Rotazione a 360° con sei uscite per una flessibilità di installazione ottimale.
– Il design push-pull consente una connessione e disconnessione rapida e sicura dei tubi.
– L’anello di rilascio blu facilita la rimozione del tubo senza danneggiarne la superficie.
– La guarnizione in NBR garantisce una tenuta affidabile tra il tubo e il corpo del raccordo.
– Tutte le parti in ottone sono nichelate per una maggiore resistenza alla corrosione.
– I filetti ISO R con rivestimento in PTFE auto-sigillante permettono il riutilizzo del raccordo fino a cinque volte senza necessità di componenti di tenuta aggiuntivi.

Applicazioni

Il distributore multiplo QSLV6-G1/4-6 è ideale per applicazioni pneumatiche che richiedono la distribuzione dell’aria compressa da una singola fonte a più linee, come in sistemi di automazione industriale, macchinari per l’assemblaggio e altre applicazioni che necessitano di una distribuzione efficiente dell’aria.

Per ulteriori dettagli e documentazione tecnica, è possibile consultare il sito ufficiale di Festo.
