FESTO 186289

Descrizione del Prodotto

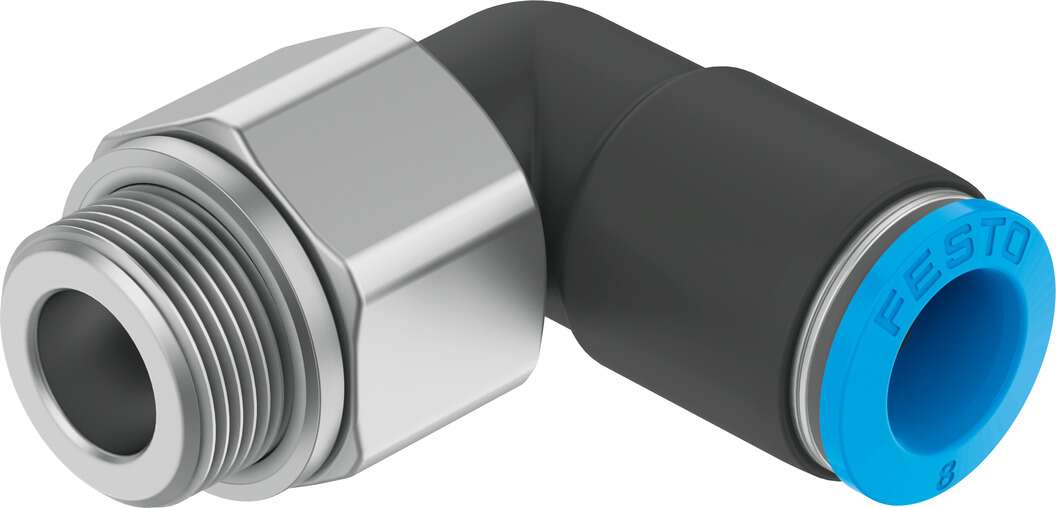

Il raccordo a innesto a L orientabile QSRL-G1/4-8 di Festo è progettato per applicazioni pneumatiche che richiedono una connessione affidabile e flessibile. Questo raccordo consente una rotazione a 360° grazie al cuscinetto a sfere integrato, facilitando l’installazione e l’orientamento dei tubi.

Specifiche Tecniche

– **Dimensione**: Standard
– **Diametro nominale**: 4,6 mm
– **Posizione di montaggio**: Qualsiasi
– **Pressione di esercizio per l’intero intervallo di temperatura**: da -0,95 a 6 bar
– **Pressione di esercizio dipendente dalla temperatura**: da -0,95 a 14 bar
– **Temperatura ambiente**: da 0 a 60 °C
– **Velocità massima di rotazione**: 400 giri/min
– **Coppia radiale massima**: 0,015 Nm
– **Coppia di serraggio nominale**: 9 Nm (±20%)
– **Coppia di serraggio massima**: 15 Nm
– **Peso del prodotto**: 31 g

Connessioni Pneumatiche

– **Connessione 1**: Filetto maschio G1/4
– **Connessione 2**: Per tubo con diametro esterno di 8 mm

Materiali

– **Corpo**: PBT (Polibutilene tereftalato)
– **Anello di sblocco**: POM (Poliossimetilene)
– **Guarnizione del tubo**: NBR (Nitrile butadiene rubber)
– **Segmento di bloccaggio del tubo**: Acciaio inossidabile ad alta lega

Caratteristiche Aggiuntive

– **Principio di funzionamento**: Push-pull
– **Tipo di guarnizione sul raccordo a vite**: Anello di tenuta
– **Classe di resistenza alla corrosione**: 1 (basso stress da corrosione)
– **Operazione con lubrificazione**: Possibile
– **Conformità RoHS**: Sì

Applicazioni

Il raccordo QSRL-G1/4-8 è ideale per sistemi pneumatici che richiedono connessioni flessibili e orientabili, garantendo affidabilità e durata nel tempo.

Note

Per ulteriori dettagli tecnici e documentazione, si prega di consultare il sito ufficiale di Festo o contattare il supporto tecnico.
