FESTO 188132

Descrizione del Prodotto

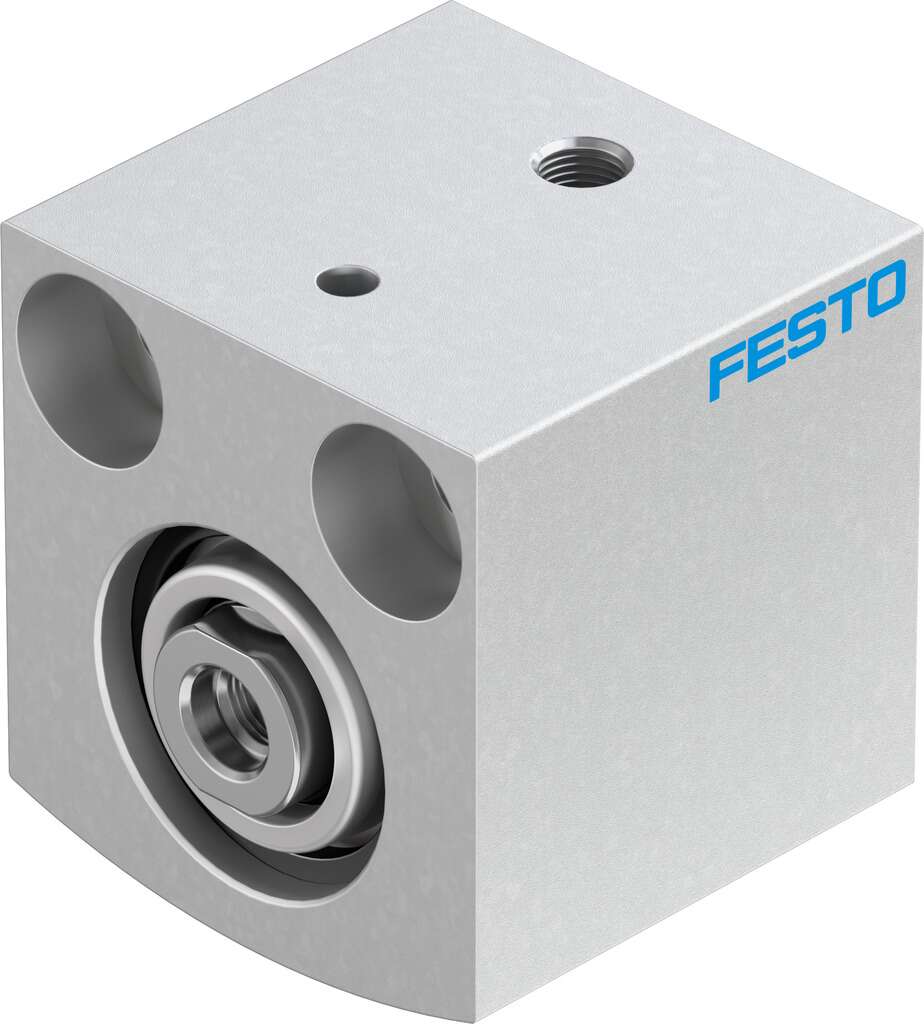

Il cilindro pneumatico a corsa breve Festo AEVC-20-10-I-P (codice prodotto 188132) è progettato per applicazioni che richiedono elevate forze in spazi ridotti. Grazie alla sua costruzione compatta, offre una risposta rapida alla pressione applicata e forze di serraggio elevate rispetto alle sue dimensioni.

Specifiche Tecniche

– **Serie**: AEVC
– **Diametro del pistone**: 20 mm
– **Corsa**: 10 mm
– **Forza teorica a 6 bar**: 170 N
– **Tipo di azionamento**: Monodirezionale (spinta)
– **Pressione di esercizio**: da 1,5 a 10 bar
– **Temperatura ambiente**: da -20 °C a +80 °C
– **Ammortizzazione**: Anelli/placche elastiche su entrambi i lati
– **Posizione di montaggio**: Qualsiasi
– **Connessione pneumatica**: M5
– **Peso del prodotto**: 81 g
– **Massa in movimento**: 21 g

Materiali

– **Corpo**: Lega di alluminio anodizzato
– **Asta del pistone**: Acciaio legato ad alta resistenza
– **Guarnizioni**: NBR (gomma nitrilica) e TPE-U (poliuretano termoplastico)

Caratteristiche Aggiuntive

– **Resistenza alla corrosione**: Classe 1 (bassa sollecitazione da corrosione)
– **Montaggio**: Con fori passanti o con accessori
– **Rilevamento della posizione**: Non presente

Note

Il cilindro è progettato per funzionare con aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. È possibile l’uso con lubrificazione; tuttavia, una volta avviato il funzionamento lubrificato, sarà necessario mantenerlo costantemente.

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Festo o contattare un distributore autorizzato.
