Descrizione del Prodotto

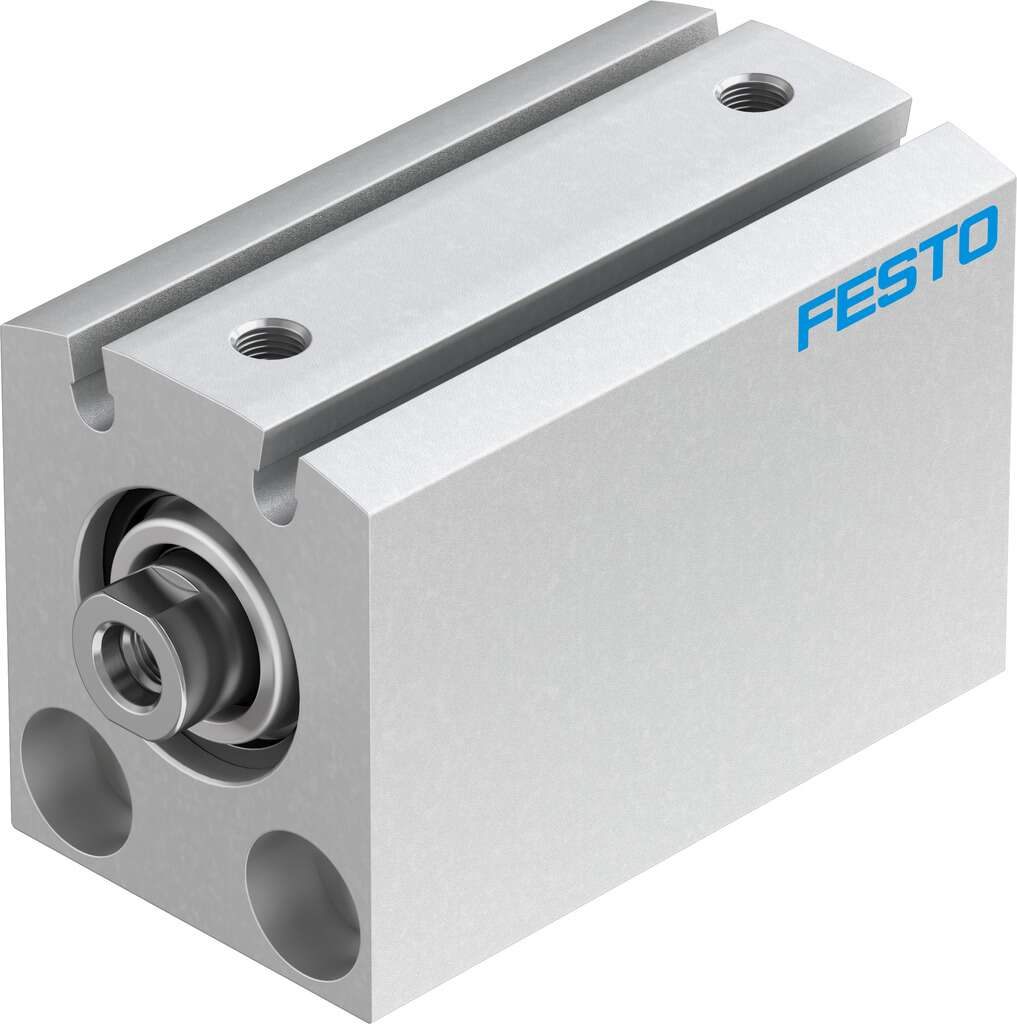

Il cilindro pneumatico a corsa breve Festo ADVC-20-25-I-P-A è progettato per applicazioni che richiedono movimenti precisi in spazi ristretti. Con un diametro del pistone di 20 mm e una corsa di 25 mm, offre un’azione a doppio effetto con ammortizzatori elastici su entrambe le estremità. È dotato di filettatura femmina sullo stelo e predisposizione per il rilevamento di posizione tramite sensori di prossimità.
Specifiche Tecniche
– Serie: ADVC
– Diametro del pistone: 20 mm
– Corsa: 25 mm
– Forza teorica a 6 bar: 189 N in avanzamento, 141 N in ritorno
– Tipo di ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambe le estremità
– Tipo di montaggio: Con foro passante o con accessori
– Posizione di montaggio: Qualsiasi
– Pressione di esercizio: 1 … 10 bar
– Temperatura ambiente: -20 … 80 °C
– Connessione pneumatica: M5
– Materiale del corpo: Lega di alluminio forgiato, anodizzato
– Materiale dello stelo del pistone: Acciaio legato di alta qualità
– Materiale delle guarnizioni: TPE-U(PU)
– Conformità RoHS: Conforme
– Classe di resistenza alla corrosione (CRC): 1 – Basso stress da corrosione
– Massima massa in movimento: 34 g
– Dimensioni: 52 mm (L) x 34 mm (W) x 32 mm (H)
– Peso del prodotto: 171 g
Caratteristiche Principali
– Design compatto con lunghezza totale molto ridotta
– Elevate forze in dimensioni compatte
– Risposta rapida con pressione applicata
– Grandi forze di serraggio rispetto alle dimensioni
– Spazio di installazione minimo
– Slot integrati per sensori di prossimità a contatto o senza contatto
Applicazioni Tipiche
– Linee di assemblaggio automatizzate
– Sistemi di movimentazione dei materiali
– Applicazioni di bloccaggio e serraggio
– Processi di imballaggio
– Macchinari per la lavorazione
Accessori Consigliati
– Sensori di prossimità per il rilevamento della posizione
– Raccordi pneumatici compatibili
– Kit di montaggio specifici per l’applicazione
Documentazione Tecnica
Per ulteriori dettagli tecnici, consultare la scheda tecnica ufficiale disponibile sul sito di Festo.
