Descrizione del Prodotto

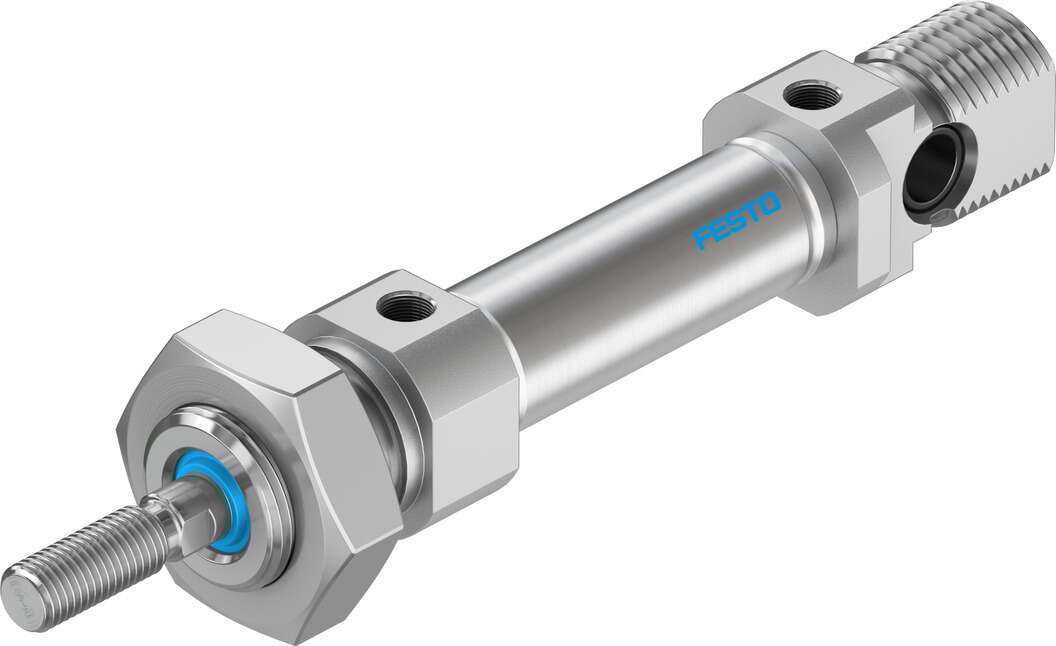

Il cilindro pneumatico a stelo DSNU-12-10-P-A di Festo è un attuatore standard conforme alla norma ISO 6432, progettato per applicazioni industriali che richiedono precisione e affidabilità. Questo cilindro a doppio effetto presenta un alesaggio di 12 mm e una corsa di 10 mm, rendendolo ideale per movimenti lineari in spazi ristretti.
Specifiche Tecniche
- Codice Prodotto: 19189
- Serie: DSNU
- Alesaggio: 12 mm
- Corsa: 10 mm
- Tipo di Azione: Doppio effetto
- Pressione di Esercizio: da 1,5 a 10 bar
- Temperatura di Esercizio: da -20°C a +80°C
- Forza Teorica a 6 bar (Avanzamento): 67,9 N
- Forza Teorica a 6 bar (Ritorno): 50,9 N
- Connessione Pneumatica: M5
- Filettatura Stelo: M6
- Tipo di Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
- Materiale del Cilindro: Acciaio inossidabile ad alta lega
- Materiale dello Stelo: Acciaio inossidabile ad alta lega
- Materiale delle Guarnizioni: NBR e TPE-U(PU)
- Conformità Normativa: ISO 6432
Caratteristiche Principali
- Design compatto conforme alla norma ISO 6432, che garantisce dimensioni di montaggio standardizzate.
- Stelo in acciaio inossidabile con filettatura maschio per una connessione sicura.
- Ammortizzazione elastica su entrambi i lati per un assorbimento ottimale dell’energia, ideale per applicazioni con carichi leggeri e basse velocità.
- Possibilità di rilevamento della posizione tramite sensori di prossimità.
- Ampia gamma di accessori disponibili per un’installazione flessibile in diverse applicazioni.
Applicazioni Tipiche
- Industria automobilistica
- Industria siderurgica
- Linee di assemblaggio e confezionamento
- Macchinari agricoli
- Industria tessile
- Produzione di elettrodomestici
Note Aggiuntive
Il cilindro DSNU-12-10-P-A è progettato per funzionare con aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. È possibile l’operazione con lubrificazione, ma una volta avviata, la lubrificazione deve essere mantenuta per tutta la durata di utilizzo del cilindro. Il prodotto è conforme alla direttiva RoHS, garantendo l’assenza di sostanze pericolose.
Documentazione e Risorse
Note
Per ulteriori informazioni, consultare la documentazione tecnica fornita da Festo o contattare il supporto tecnico autorizzato.
