FESTO 19240

Descrizione del Prodotto

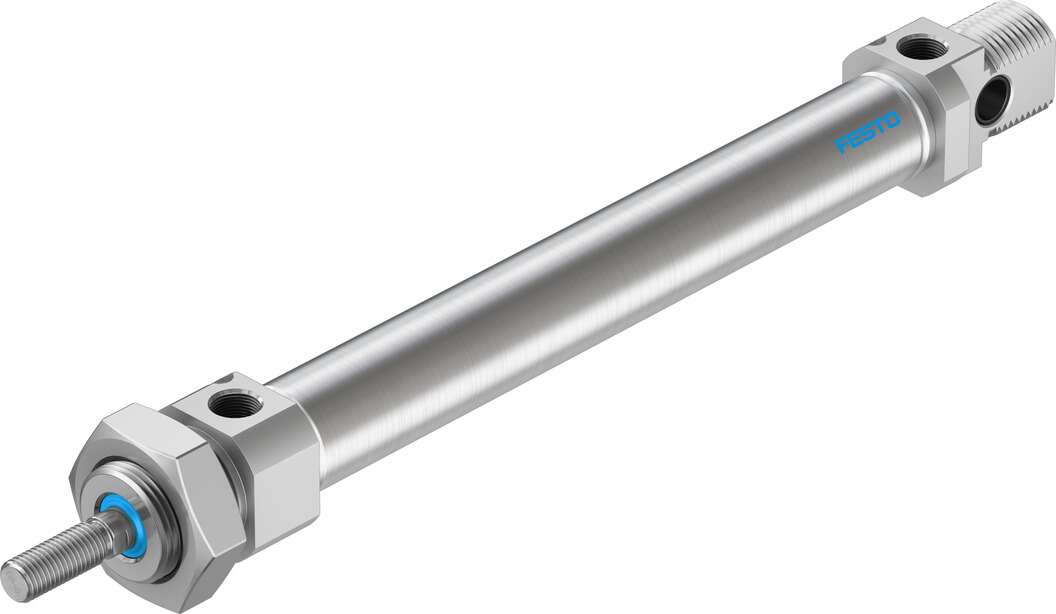

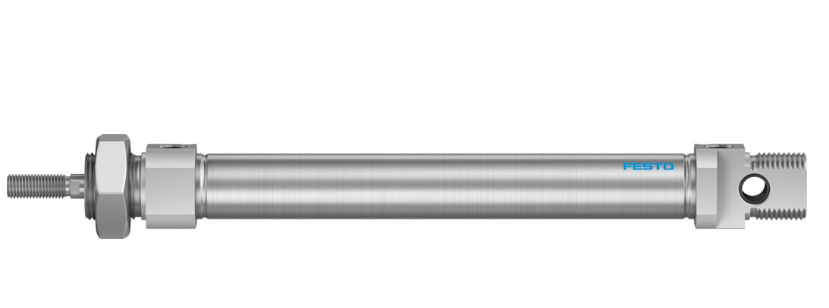

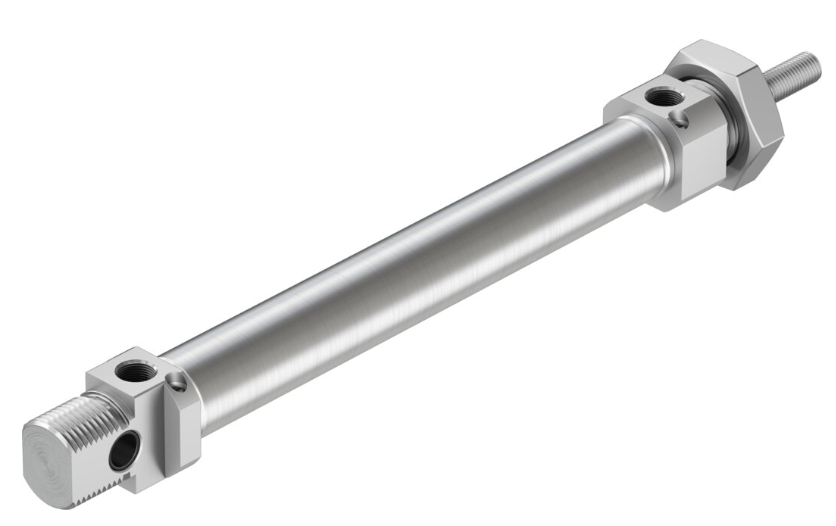

Il cilindro pneumatico Festo DSNU-20-125-PPV-A è un attuatore a doppio effetto conforme alla norma ISO 6432, progettato per applicazioni industriali che richiedono precisione e affidabilità. Con un alesaggio di 20 mm e una corsa di 125 mm, offre una forza teorica di 188,5 N in avanzamento e 158,3 N in ritorno a 6 bar. È dotato di ammortizzatori pneumatici regolabili su entrambe le estremità per un funzionamento fluido e una lunga durata.

Specifiche Tecniche

– Serie: DSNU
– Codice Prodotto: 19240
– Alesaggio: 20 mm
– Corsa: 125 mm
– Forza Teorica a 6 bar: 188,5 N (avanzamento), 158,3 N (ritorno)
– Pressione di Esercizio: da 1 a 10 bar
– Temperatura di Esercizio: da -20°C a +80°C
– Connessione Pneumatica: G1/8
– Filettatura Stelo: M8
– Ammortizzazione: Pneumatica regolabile su entrambe le estremità (PPV)
– Materiale Cilindro: Acciaio inossidabile ad alta lega
– Materiale Stelo: Acciaio inossidabile ad alta lega
– Materiale Guarnizioni: NBR, TPE-U(PU)
– Conformità Normativa: ISO 6432, CETOP RP 52 P
– Posizione di Montaggio: Qualsiasi
– Rilevamento Posizione: Per sensore di prossimità
– Classe di Resistenza alla Corrosione (CRC): 2 (stress da corrosione moderato)
– Energia d’Impatto nelle Posizioni Finali: 0,2 J
– Massa Mobile per 0 mm di Corsa: 44 g
– Massa Mobile Aggiuntiva per 10 mm di Corsa: 4 g
– Peso Base per 0 mm di Corsa: 186,8 g
– Peso Aggiuntivo per 10 mm di Corsa: 7,2 g
– Lunghezza Ammortizzazione: 15 mm
– Dimensioni: 257 mm (Lunghezza) x 21,3 mm (Diametro)

Caratteristiche Principali

– Conformità agli Standard: Progettato secondo la norma ISO 6432, garantisce intercambiabilità e compatibilità con altri componenti standard.
– Ammortizzazione Regolabile: Gli ammortizzatori pneumatici regolabili su entrambe le estremità permettono un adattamento ottimale alle diverse condizioni operative, migliorando le prestazioni e prolungando la durata del cilindro.
– Materiali di Alta Qualità: Realizzato con acciaio inossidabile ad alta lega per il cilindro e lo stelo, offre resistenza alla corrosione e affidabilità in ambienti industriali impegnativi.
– Rilevamento della Posizione: Compatibile con sensori di prossimità, facilita il monitoraggio e il controllo preciso della posizione del pistone.
– Flessibilità di Montaggio: Può essere installato in qualsiasi posizione, offrendo versatilità nelle applicazioni.

Applicazioni Tipiche

Il cilindro DSNU-20-125-PPV-A è ideale per una vasta gamma di applicazioni industriali, tra cui:

– Sistemi di automazione e assemblaggio
– Macchine per l’imballaggio
– Linee di produzione
– Applicazioni che richiedono movimenti lineari precisi e affidabili

Documentazione e Risorse

Per ulteriori dettagli tecnici, disegni e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo o dai distributori autorizzati.

Note

Le specifiche tecniche e le caratteristiche del prodotto possono variare in base alle esigenze specifiche dell’applicazione. Si raccomanda di verificare sempre le informazioni più recenti e di consultare un esperto Festo per assicurarsi che il prodotto sia adatto all’uso previsto.
