FESTO 19241

Descrizione del Prodotto

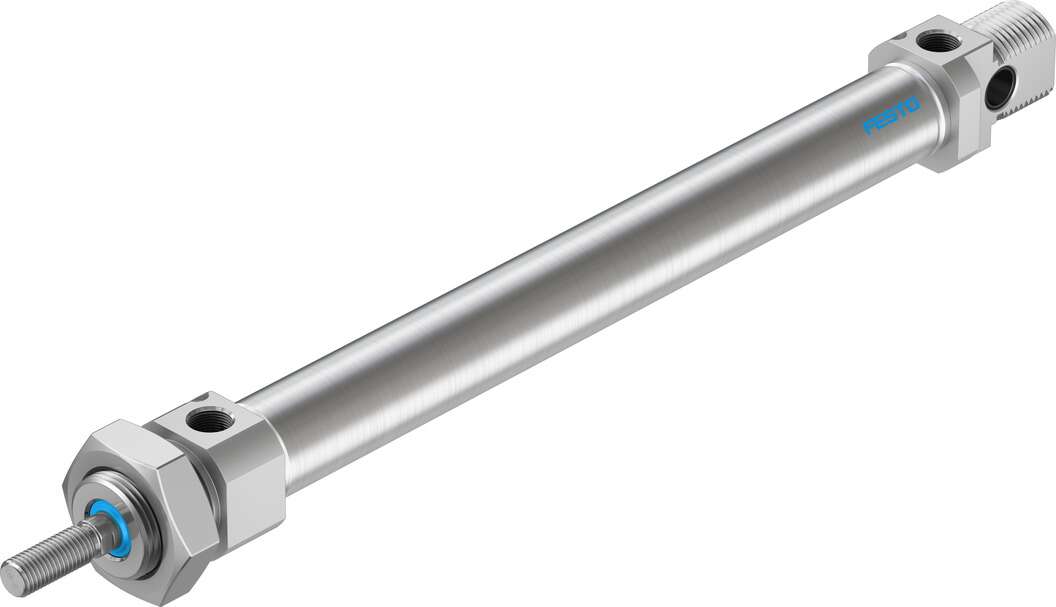

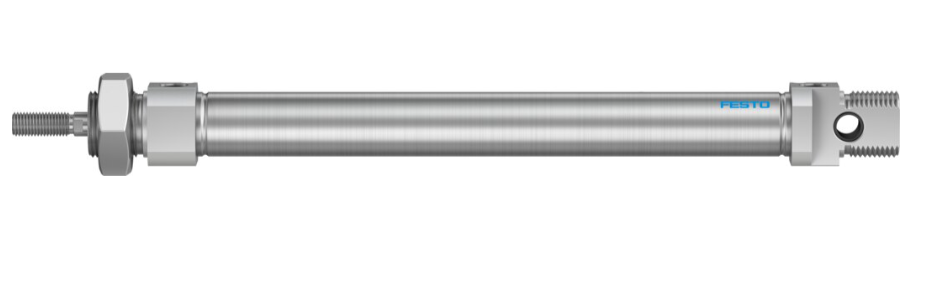

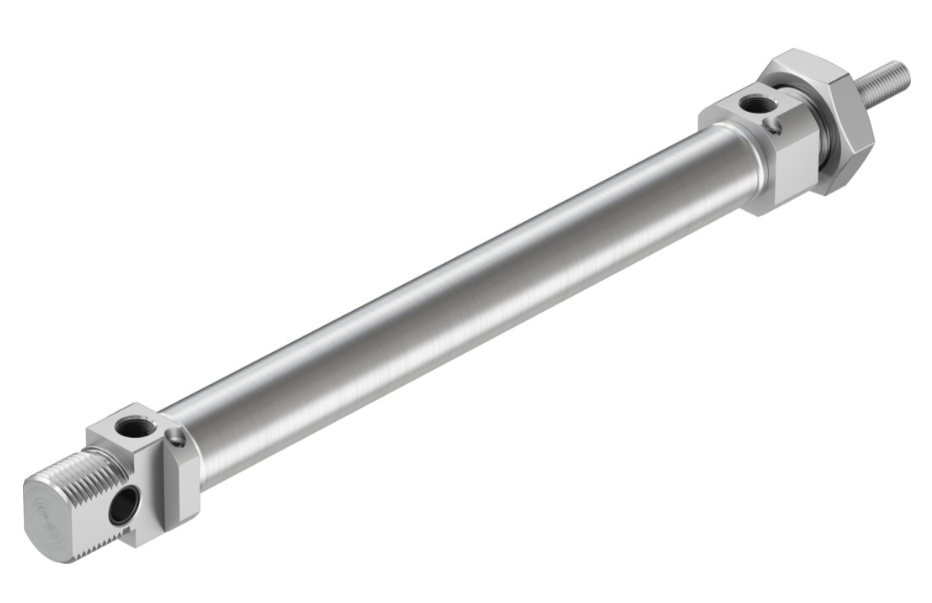

Il cilindro pneumatico Festo DSNU-20-160-PPV-A è un cilindro a doppio effetto conforme alla norma DIN ISO 6432, progettato per la rilevazione di prossimità. Offre diverse opzioni di montaggio, con o senza componenti aggiuntivi, e dispone di ammortizzatori di fine corsa regolabili.

Specifiche Tecniche

– Codice Prodotto: 19241
– Serie: DSNU
– Diametro del Pistone: 20 mm
– Corsa: 160 mm
– Filettatura Stelo Pistone: M8
– Ammortizzazione: PPV, ammortizzazione pneumatica regolabile su entrambe le estremità
– Posizione di Montaggio: Qualsiasi
– Pressione di Esercizio: da 1 a 10 bar
– Temperatura Ambiente: da -20°C a +80°C
– Connessione Pneumatica: G 1/8
– Materiale del Cilindro: Acciaio inossidabile ad alta lega
– Materiale dello Stelo del Pistone: Acciaio inossidabile ad alta lega
– Materiale delle Guarnizioni: NBR, TPE-U(PU)
– Classe di Resistenza alla Corrosione: 2 (stress da corrosione moderato)
– Energia d’Impatto alle Posizioni Finali: 0,20 J
– Forza Teorica a 6 bar, Avanzamento: 188,5 N
– Forza Teorica a 6 bar, Ritorno: 158,3 N
– Massa Mobile a 0 mm di Corsa: 44,0 g
– Peso Base a 0 mm di Corsa: 186,8 g
– Aggiunta di Peso per 10 mm di Corsa: 7,2 g
– Aggiunta di Massa Mobile per 10 mm di Corsa: 4 g
– Lunghezza dell’Ammortizzazione: 15 mm

Caratteristiche Principali

– Conforme alla norma DIN ISO 6432
– Ammortizzazione pneumatica regolabile su entrambe le estremità
– Diverse opzioni di montaggio
– Adatto per la rilevazione di prossimità
– Costruzione in acciaio inossidabile per una maggiore durata e resistenza alla corrosione

Applicazioni Tipiche

Il cilindro DSNU-20-160-PPV-A è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione di materiali.

Documentazione Tecnica

Per ulteriori dettagli tecnici e istruzioni di installazione, si prega di consultare la documentazione ufficiale fornita da Festo.
