Descrizione del Prodotto

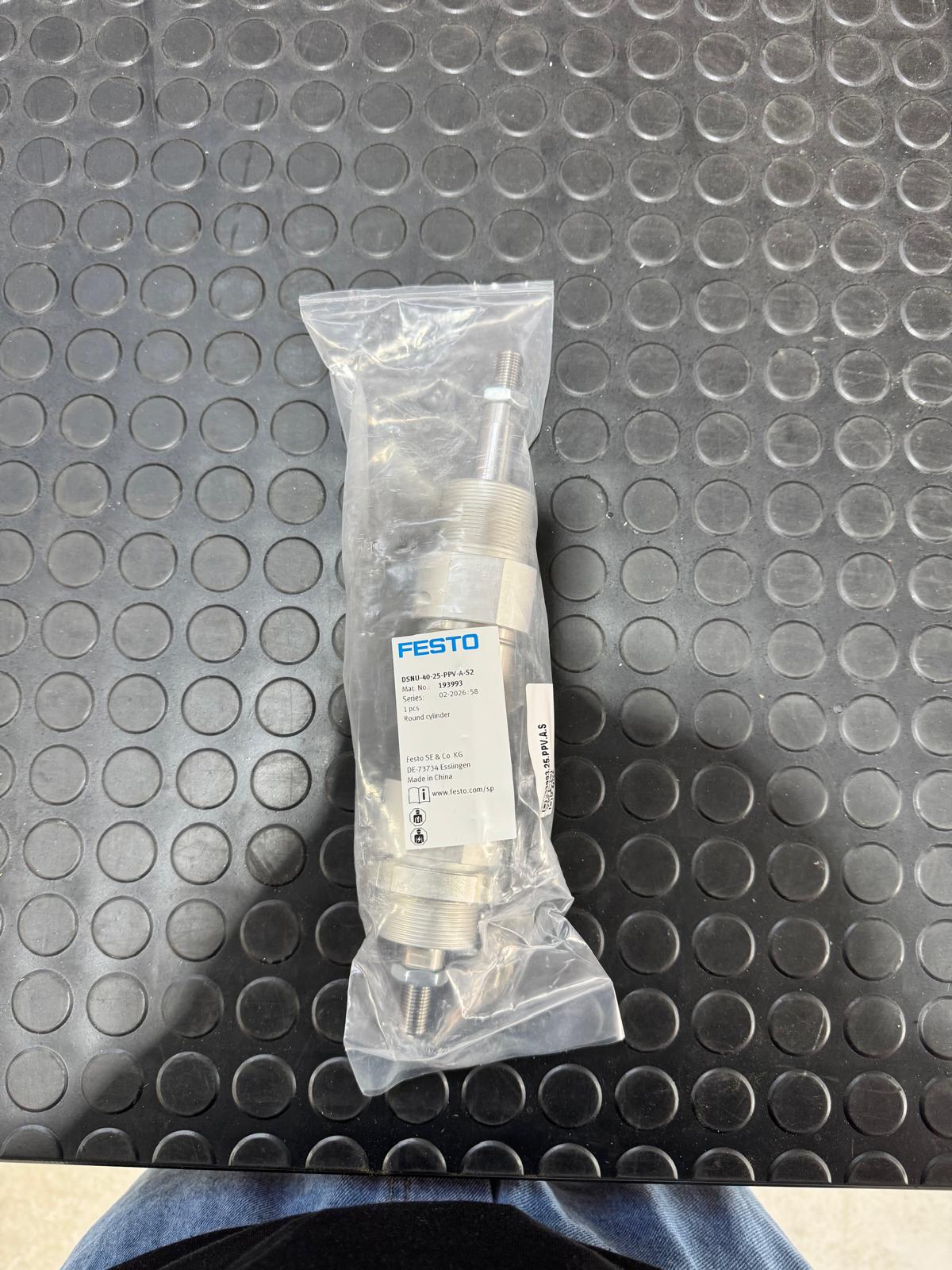

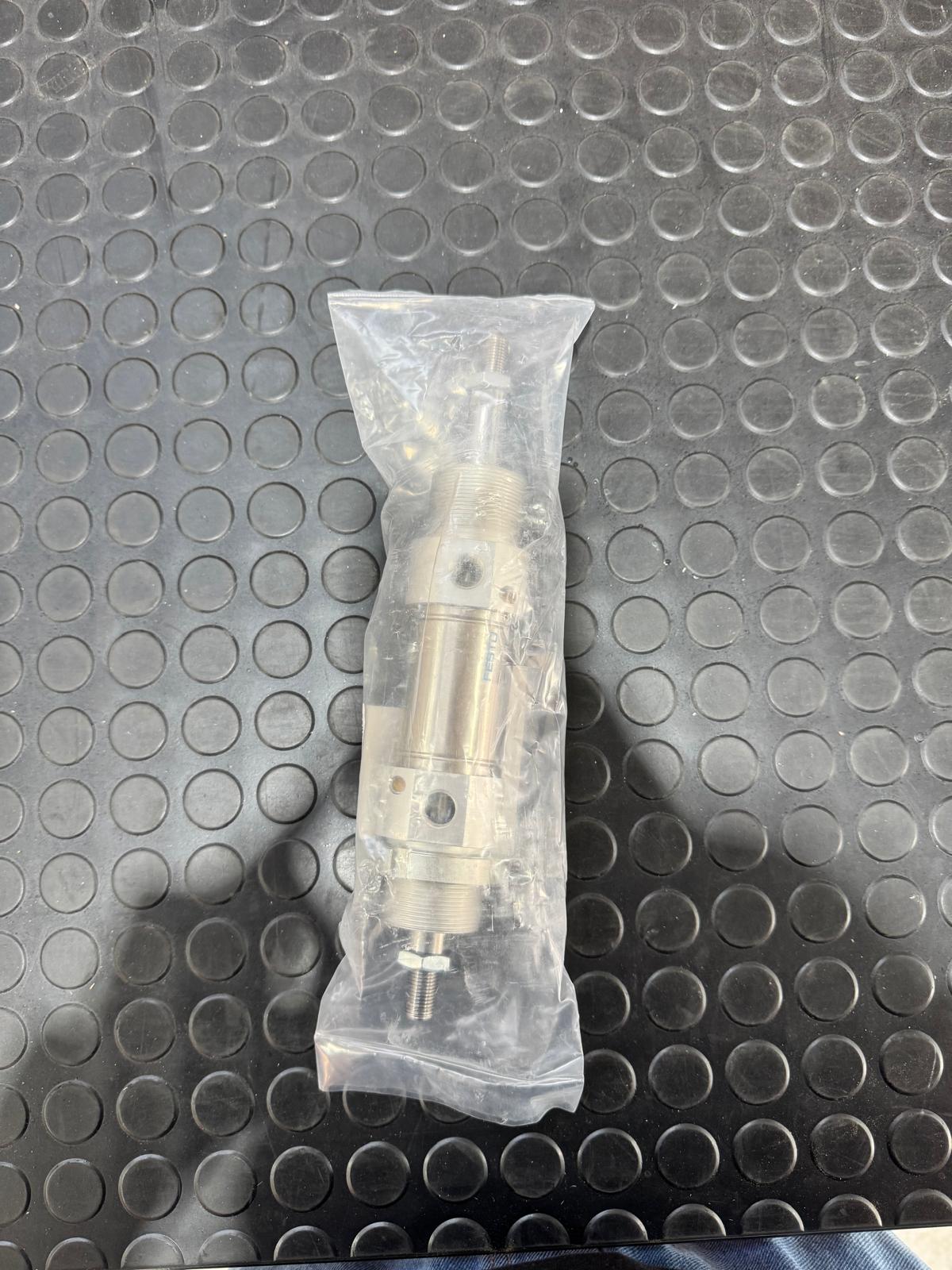

Il cilindro pneumatico FESTO DSNU-20-125-KP-PPV-A è un attuatore a doppio effetto con un diametro del pistone di 20 mm e una corsa di 125 mm. Questo modello è conforme alla norma ISO 6432 e presenta un’unità di bloccaggio (KP) integrata. L’ammortizzazione è pneumatica e regolabile su entrambe le estremità (PPV), ed è predisposto per il rilevamento di posizione tramite sensori di prossimità (A).
Specifiche Tecniche
Serie: DSNU
Diametro del pistone: 20 mm
Corsa: 125 mm
Unità di bloccaggio: Integrata (KP)
Ammortizzazione: Pneumatica regolabile su entrambe le estremità (PPV)
Rilevamento di posizione: Predisposto per sensori di prossimità (A)
Tipo di funzionamento: Doppio effetto
Pressione di esercizio: 1 … 10 bar
Temperatura ambiente: -20 °C … 120 °C
Conformità alle norme: ISO 6432
Protezione contro la rotazione: Nessuna
Tipo di stelo del pistone: Filettatura maschio
Materiale del cilindro: Acciaio inossidabile ad alta lega
Materiale dello stelo del pistone: Acciaio inossidabile ad alta lega
Materiale delle guarnizioni: NBR, TPE-U(PU)
Resistenza alla corrosione: Classe CRC 2 (stress da corrosione moderato)
Connessione pneumatica: G1/8
Forza teorica a 6 bar (corsa di avanzamento): 158 N … 189 N
Protezione contro le esplosioni: Zone 1, 2, 21, 22 (ATEX)
Categoria ATEX per gas: II 2G
Categoria ATEX per polveri: II 2D
Tipo di protezione contro l’ignizione per gas: Ex h IIC T4 Gb
Tipo di protezione contro l’ignizione per polveri: Ex h IIIC T120°C Db
Temperatura ambiente per ambienti esplosivi: -20°C <= Ta <= +60°C
Certificazione CE: Conforme alla Direttiva ATEX dell’UE
Note sui materiali: Conforme alla direttiva RoHS
Applicazioni
Il cilindro DSNU-20-125-KP-PPV-A è ideale per applicazioni che richiedono precisione e affidabilità in ambienti industriali, inclusi quelli con requisiti ATEX. La sua costruzione in acciaio inossidabile e le guarnizioni di alta qualità garantiscono una lunga durata e resistenza alla corrosione.
Accessori Raccomandati
Per un’installazione ottimale, si consiglia l’utilizzo di accessori compatibili come staffe di montaggio, sensori di prossimità e unità di manutenzione dell’aria compressa.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da FESTO.
