FESTO 196034

Descrizione del Prodotto

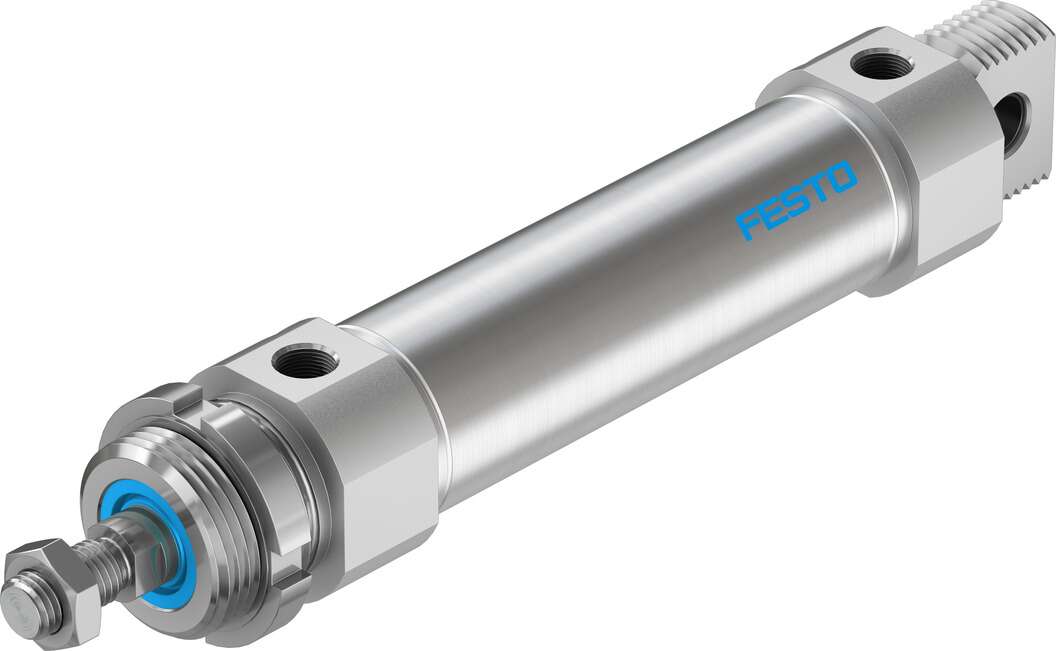

Il cilindro pneumatico DSNU-40-100-PPV-A di Festo è un attuatore a doppio effetto con diametro del pistone di 40 mm e corsa di 100 mm. Progettato per applicazioni industriali, offre prestazioni affidabili e una lunga durata operativa.

Specifiche Tecniche

– Serie: DSNU
– Diametro del pistone: 40 mm
– Corsa: 100 mm
– Filettatura stelo pistone: M12x1,25
– Ammortizzazione: PPV: Ammortizzazione pneumatica regolabile su entrambe le estremità
– Posizione di montaggio: Qualsiasi
– Progettazione strutturale: Pistone, stelo del pistone, tubo del cilindro
– Rilevamento della posizione: Per sensore di prossimità
– Pressione di esercizio: 1 – 10 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per ulteriori operazioni)
– Classe di resistenza alla corrosione: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20 °C … 80 °C
– Forza teorica a 6 bar, corsa di ritorno: 633,3 N
– Tipo di montaggio: Con accessori
– Connessione pneumatica: G1/4
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Lega di alluminio forgiato
– Materiale delle guarnizioni: NBR, TPE-U(PU)
– Materiale dello stelo del pistone: Acciaio ad alta lega
– Materiale del tubo del cilindro: Acciaio inossidabile ad alta lega
– Forza teorica a 6 bar, corsa di avanzamento: 752,9 N
– Lunghezza dell’ammortizzazione: 18 mm
– Massa in movimento: 390 g
– Peso del prodotto: 901 g

Caratteristiche Principali

– Prestazioni di scorrimento eccellenti e lunga durata operativa: Il design del cilindro garantisce un funzionamento fluido e affidabile nel tempo.
– Ammortizzazione regolabile: L’ammortizzazione pneumatica regolabile su entrambe le estremità consente un adattamento preciso alle esigenze specifiche dell’applicazione.
– Rilevamento della posizione: Compatibile con sensori di prossimità per un monitoraggio accurato della posizione del pistone.
– Materiali di alta qualità: Costruito con materiali resistenti alla corrosione, come l’acciaio inossidabile ad alta lega, per garantire durabilità anche in ambienti difficili.

Applicazioni Tipiche

Il cilindro DSNU-40-100-PPV-A è ideale per una vasta gamma di applicazioni industriali, tra cui:

– Sistemi di automazione
– Macchinari per l’imballaggio
– Linee di assemblaggio
– Applicazioni di movimentazione e posizionamento

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
