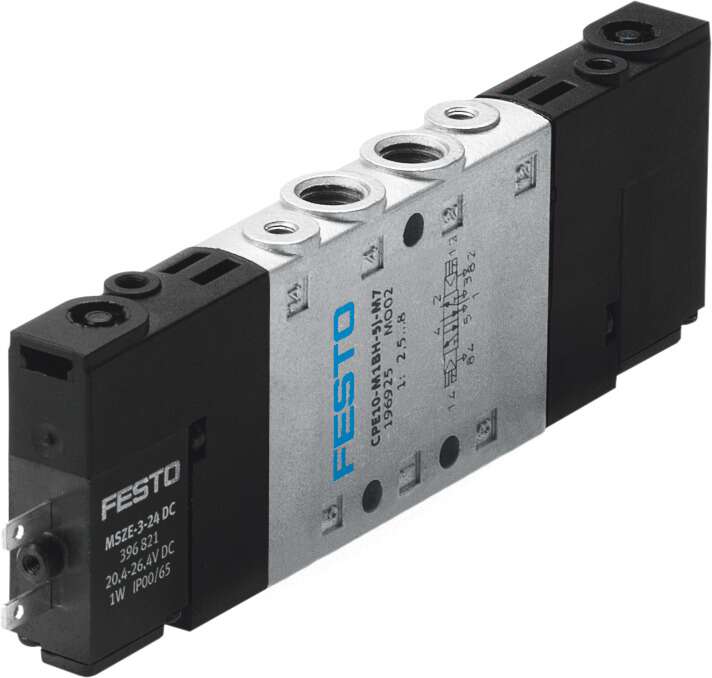

FESTO 196925

Descrizione del Prodotto

L’elettrovalvola pneumatica FESTO modello CPE10-M1BH-5J-M7 (codice prodotto 196925) è una valvola compatta ad alte prestazioni progettata per applicazioni industriali che richiedono un controllo preciso del flusso d’aria compressa. ([it.farnell.com](https://it.farnell.com/festo/196925/cpe10-m1bh-5j-m7-solenoid-valve/dp/3852467?utm_source=openai))

Caratteristiche Principali

– **Funzione della valvola**: 5/2 vie, bistabile

– **Tipo di azionamento**: Elettrico

– **Larghezza**: 10 mm

– **Portata nominale standard**: 350 l/min

– **Pressione di esercizio**: da 2,5 a 8 bar

– **Tensione di esercizio**: 24 V DC

– **Connessioni pneumatiche**: M7

– **Materiale del corpo**: Alluminio pressofuso

– **Materiale delle guarnizioni**: NBR

– **Temperatura ambiente**: da -5 °C a 50 °C

– **Peso del prodotto**: 68 g

– **Grado di protezione**: IP65 con presa conforme a IEC 60529

– **Certificazioni**: c UL us – Recognized (OL)

– **Classe di resistenza alla corrosione (CRC)**: 2 – Stress da corrosione moderato

– **Montaggio**: Con foro passante

– **Posizione di montaggio**: Qualsiasi

– **Funzione di scarico**: Con opzione di controllo del flusso

– **Principio di tenuta**: Morbido

– **Dimensione nominale**: 4 mm

– **Tempo di commutazione**: 8 ms

– **Ciclo di lavoro**: 100% in combinazione con riduzione della corrente di mantenimento

– **Fluttuazioni di tensione ammissibili**: -15% / +10%

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Connessione elettrica**: 2 pin

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Nota sui materiali**: Conforme RoHS

– **Simbolo**: 00991013

– **Lap**: Sovrapposizione positiva

– **Direzione del flusso**: Non reversibile

– **Posizione della valvola**: Porta etichetta

– **Caratteristiche della bobina**: 24 V DC: 1,28 W

– **Impulso di test negativo massimo con segnale 1**: 900 µs

– **Impulso di test positivo massimo con segnale 0**: 1.200 µs

– **Mezzo operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

– **Informazioni sul mezzo operativo e pilota**: Funzionamento con lubrificazione possibile (richiesto per uso continuato)

– **Temperatura del mezzo**: da -5 °C a 50 °C

– **Temperatura ambiente**: da -5 °C a 50 °C

– **Peso del prodotto**: 68 g

– **Tipo di montaggio**: Con foro passante

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Nota sui materiali**: Conforme RoHS

– **Materiale delle guarnizioni**: NBR

– **Materiale del corpo**: Alluminio pressofuso

– **Funzione di scarico**: Con opzione di controllo del flusso

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Tempo di commutazione**: 8 ms

– **Ciclo di lavoro**: 100% in combinazione con riduzione della corrente di mantenimento

– **Fluttuazioni di tensione ammissibili**: -15% / +10%

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Connessione elettrica**: 2 pin

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Nota sui materiali**: Conforme RoHS

– **Materiale delle guarnizioni**: NBR

– **Materiale del corpo**: Alluminio pressofuso

– **Funzione di scarico**: Con opzione di controllo del flusso

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Tempo di commutazione**: 8 ms

– **Ciclo di lavoro**: 100% in combinazione con riduzione della corrente di mantenimento

– **Fluttuazioni di tensione ammissibili**: -15% / +10%

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Connessione elettrica**: 2 pin

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Nota sui materiali**: Conforme RoHS

– **Materiale delle guarnizioni**: NBR

– **Materiale del corpo**: Alluminio pressofuso

– **Funzione di scarico**: Con opzione di controllo del flusso

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Tempo di commutazione**: 8 ms

– **Ciclo di lavoro**: 100% in combinazione con riduzione della corrente di mantenimento

– **Fluttuazioni di tensione ammissibili**: -15% / +10%

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Connessione elettrica**: 2 pin

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Nota sui materiali**: Conforme RoHS

– **Materiale delle guarnizioni**: NBR

– **Materiale del corpo**: Alluminio pressofuso

– **Funzione di scarico**: Con opzione di controllo del flusso

– **Connessioni di scarico pilota**: M3

– **Connessioni di pilotaggio**: M3

– **Connessioni pneumatiche**: M7

– **Tempo di commutazione**: 8 ms

– **Ciclo di lavoro**: 100% in combinazione con riduzione della corrente di mantenimento

– **Fluttuazioni di tensione ammissibili**: -15% / +10%

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Connessione elettrica**: 2 pin

– **Connessioni di scarico pilota**: M3

–
