FESTO 196930

Descrizione del Prodotto

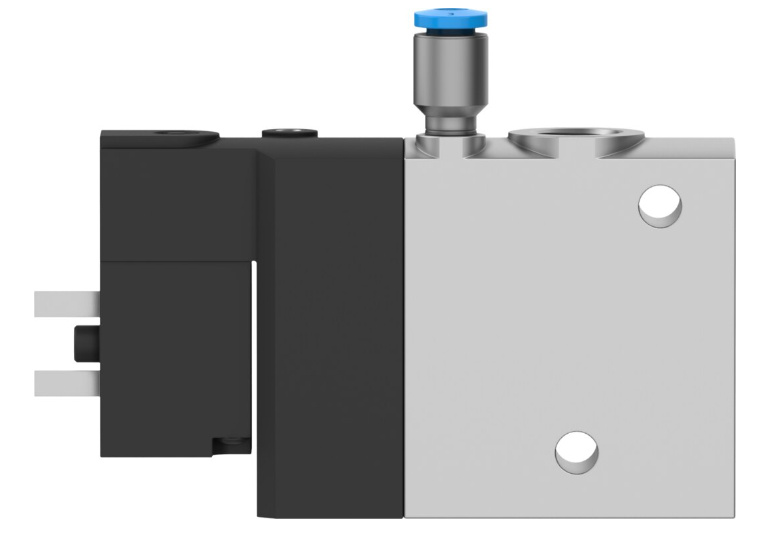

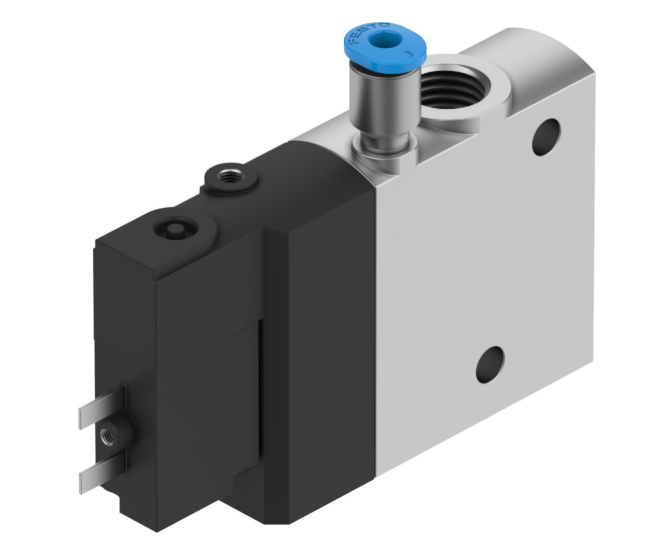

L’elettrovalvola pneumatica FESTO 196930, modello CPE14-M1BH-3GLS-1/8, è progettata per applicazioni industriali che richiedono un controllo preciso del flusso d’aria. Con una configurazione a 3/2 vie, normalmente chiusa e monostabile, offre prestazioni affidabili in un design compatto.

Specifiche Tecniche

• Funzione della valvola: 3/2 vie, normalmente chiusa, monostabile
• Tipo di attuazione: Elettrica
• Larghezza: 14 mm
• Portata nominale standard: 900 l/min
• Pressione di esercizio: da -0,9 a 10 bar
• Dimensione nominale: 6 mm
• Connessioni pneumatiche: G1/8
• Materiale del corpo: Alluminio pressofuso
• Materiale delle guarnizioni: NBR
• Temperatura ambiente: da -5 a 50 °C
• Temperatura del fluido: da -5 a 50 °C
• Grado di protezione: IP65 con connettore, conforme a IEC 60529
• Connessione elettrica: 2 pin
• Pressione di pilotaggio: da 2,5 a 8 bar
• Tempo di commutazione all’accensione: 16 ms
• Tempo di commutazione allo spegnimento: 27 ms
• Alimentazione dell’aria pilota: Esterna
• Principio di tenuta: Morbido
• Posizione di montaggio: Qualsiasi
• Tipo di reset: Molla pneumatica
• Costruzione: Valvola a cassetto con pistone
• Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
• Resistenza alle vibrazioni: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
• Resistenza agli urti: Test di resistenza agli urti con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
• Classe di protezione: IP65 con connettore, conforme a IEC 60529
• Connessione di scarico pilota 82: M3
• Connessione di alimentazione pilota 12: M3
• Connessione pneumatica 1: G1/8
• Connessione pneumatica 2: G1/8
• Connessione pneumatica 3: G1/8
• Nota sui materiali: Conforme RoHS
• Pressione di pilotaggio: da 2,5 a 8 bar
• Fluido di pilotaggio: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Caratteristiche Principali

• Struttura semplice con manifold di valvole compatte in linea
• Montaggio con supporto stabile e guarnizione stampata speciale per garantire un assemblaggio senza perdite
• Guida di montaggio in alluminio per alta stabilità
• Alte portate con alimentazione d’aria su entrambi i lati per il condotto 1
• Alta capacità di scarico con uscita su entrambi i lati per i condotti 3 e 5
• Funzione valvola normalmente chiusa monostabile
• Alta densità di componenti
• M1BH: Connessione plug-in, tensione operativa 24 VDC
• G: Posizione chiusa
• S: Alimentazione dell’aria pilota esterna

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
