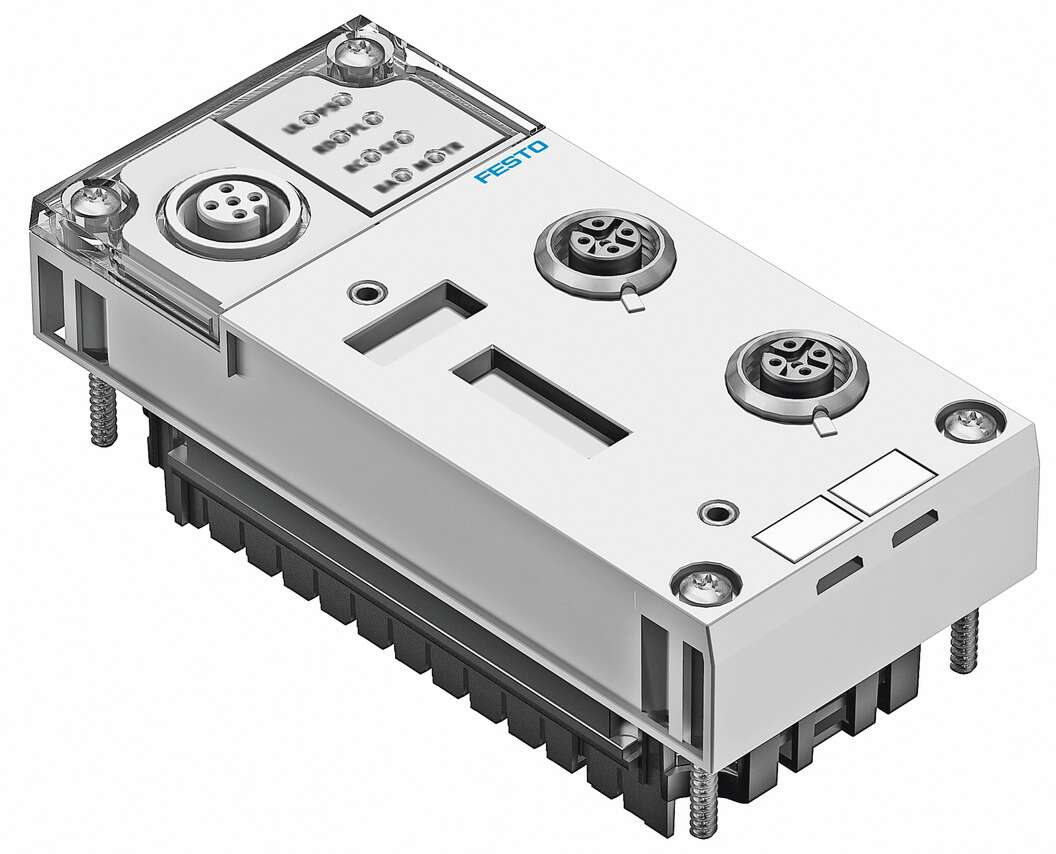

Nome del prodotto
CPX-FB39
Codice prodotto
2093101
Descrizione
Il nodo bus CPX-FB39 è un modulo di comunicazione progettato per l’integrazione nei terminali CPX di Festo, supportando il protocollo Sercos III per la comunicazione in tempo reale nei sistemi di automazione.
Dimensioni (L x P x A)
50 mm x 107 mm x 50 mm (incl. blocco di interconnessione)
Peso
125 g
Interfaccia bus di campo
2x presa M12x1, 4 poli, D-codificata
Gamma di tensione operativa DC
18 V … 30 V
Tensione operativa nominale DC
24 V
Consumo di corrente interno alla tensione operativa nominale
Tipicamente 100 mA
Temperatura ambiente
-5 °C … 50 °C
Temperatura di stoccaggio
-20 °C … 70 °C
Classe di resistenza alla corrosione (CRC)
1 – Basso stress da corrosione
Grado di protezione
IP65, IP67
Materiale della custodia
PA rinforzato
Protocollo
Sercos III
Velocità di trasmissione
100 Mbit/s, full/half duplex
Volume massimo di indirizzamento, ingressi
64 Byte
Volume massimo di indirizzamento, uscite
64 Byte
Supporto alla configurazione
File SDDML
Parametrizzazione
Comportamento diagnostico, dati di uscita fallback, forzatura dei canali, configurazione del segnale, parametri di sistema
Diagnostica specifica del dispositivo
Diagnostica orientata al canale e al modulo, sottotensione dei moduli, memoria diagnostica
Funzioni aggiuntive
Accesso ai dati ciclico e aciclico tramite Sercos, indirizzamento IP tramite parametri Sercos o unità operativa, diagnostica orientata al canale tramite bus di campo, parametrizzazione all’avvio in testo chiaro tramite bus di campo, stato del sistema mappabile tramite dati di processo, interfaccia diagnostica aggiuntiva per unità operativa
Elementi operativi
Interruttore DIL
Indicatore LED specifico del prodotto
M: Modifica, parametrizzazione; PL: Alimentazione carico; PS: Alimentazione elettronica, alimentazione sensore; SF: Errore di sistema
Indicatore LED specifico del bus
S: LED Sercos; SD: LED sottodispositivo Sercos; TP1: Rete attiva porta 1; TP2: Rete attiva porta 2
Nota sui materiali
Conforme RoHS
Numero GTIN
4052568264420
Numero tariffario
85176200
Produttore
Festo
Documentazione
Per ulteriori dettagli, consultare la documentazione tecnica disponibile sul sito ufficiale di Festo.
