FESTO 2098973

Descrizione del Prodotto

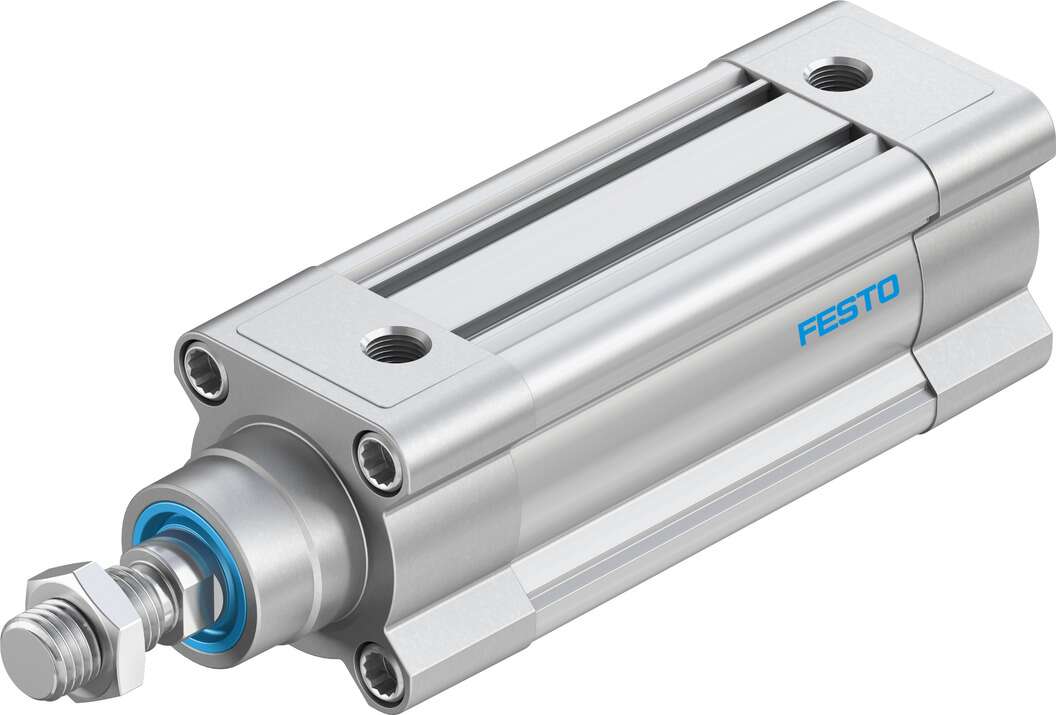

Il cilindro pneumatico DSBC-50-70-PPVA-N3 di Festo è un attuatore a doppio effetto conforme allo standard ISO 15552. Progettato per applicazioni industriali, offre prestazioni affidabili e versatilità grazie alle sue caratteristiche tecniche avanzate.

Specifiche Tecniche

Diametro del pistone: 50 mm

Corsa: 70 mm

Filettatura dell’asta del pistone: M16x1,5

Ammortizzazione: PPV: Ammortizzazione pneumatica regolabile su entrambe le estremità

Posizione di montaggio: Qualsiasi

Conformità allo standard: ISO 15552

Estremità dell’asta del pistone: Filettatura maschio

Configurazione costruttiva: Pistone, asta del pistone, tubo profilato

Rilevamento della posizione: Per sensore di prossimità

Varianti: Asta del pistone su un solo lato

Pressione di esercizio: 0,4 – 12 bar

Principio di funzionamento: Doppio effetto

Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)

Classe di resistenza alla corrosione: 2 – Stress da corrosione moderato

Temperatura ambiente: -20°C – 80°C

Energia d’impatto nelle posizioni finali: 1,0 J

Lunghezza dell’ammortizzazione: 22 mm

Forza teorica a 6 bar, corsa di ritorno: 990 N

Forza teorica a 6 bar, corsa di avanzamento: 1.178 N

Massa mobile a 0 mm di corsa: 365 g

Aggiunta di peso per 10 mm di corsa: 56 g

Peso base a 0 mm di corsa: 1.190 g

Aggiunta di massa mobile per 10 mm di corsa: 25 g

Tipo di fissaggio: Con filettatura interna, con accessori, selezionabile

Connessione pneumatica: G1/4

Informazioni sui materiali: Conforme RoHS

Materiale del coperchio: Alluminio pressofuso, rivestito

Materiale della guarnizione del pistone: TPE-U(PU)

Materiale del pistone: Lega di alluminio forgiato

Materiale dell’asta del pistone: Acciaio altolegato

Materiale del raschiatore dell’asta del pistone: TPE-U(PU)

Materiale della guarnizione dell’ammortizzatore: TPE-U(PU)

Materiale del pistone dell’ammortizzatore: POM

Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Materiale del dado: Acciaio zincato

Materiale del cuscinetto: POM

Materiale della vite di spurgo: Acciaio zincato

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
