FESTO 2123073

Descrizione del Prodotto

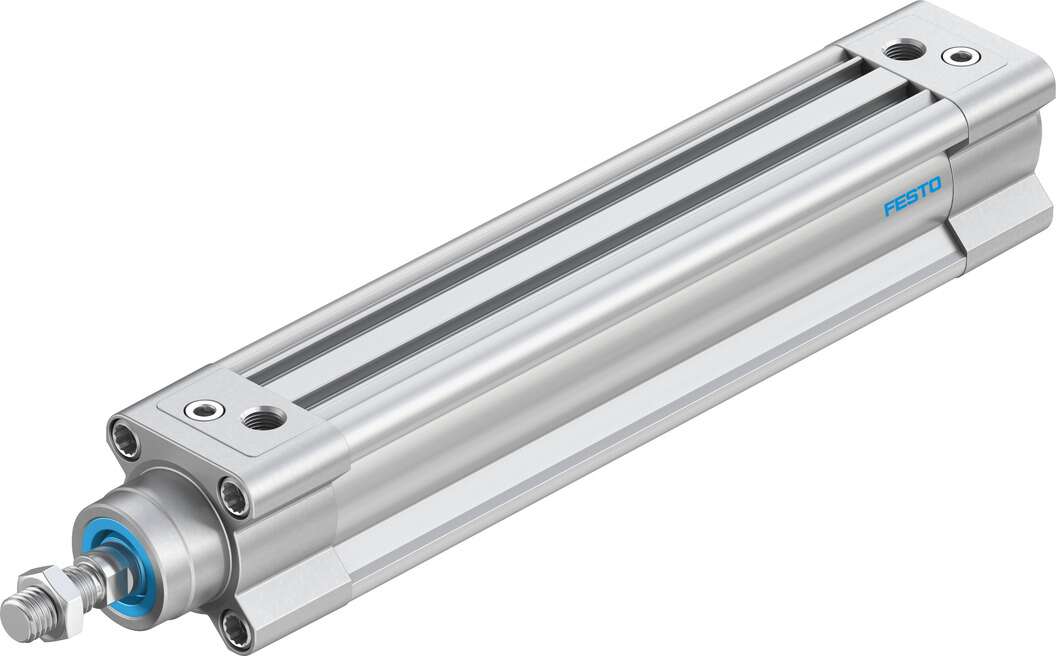

Il cilindro pneumatico Festo DSBC-32-150-PPVA-N3 (codice articolo 2123073) è un attuatore a doppio effetto conforme allo standard ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità.

Specifiche Tecniche

• Diametro del pistone: 32 mm
• Corsa: 150 mm
• Filettatura stelo: M10x1,25
• Ammortizzazione: PPV: ammortizzazione pneumatica regolabile su entrambi i lati
• Posizione di montaggio: qualsiasi
• Conformità allo standard: ISO 15552
• Estremità dello stelo: Filettatura maschio
• Struttura: Pistone, stelo, tubo profilato
• Rilevamento della posizione: Per sensori di prossimità
• Varianti: Stelo su un solo lato
• Pressione di esercizio: 0,6 – 12 bar
• Principio di funzionamento: Doppio effetto
• Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
• Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
• Classe di resistenza alla corrosione KBK: 2 – stress da corrosione moderato
• Temperatura ambiente: -20°C a 80°C
• Energia d’impatto nelle posizioni finali: 0,4 J
• Lunghezza dell’ammortizzazione: 17 mm
• Forza teorica a 6 bar, corsa di ritorno: 415 N
• Forza teorica a 6 bar, corsa di avanzamento: 483 N
• Massa in movimento a 0 mm di corsa: 110 g
• Aumento di peso per 10 mm di corsa: 27 g
• Peso base a 0 mm di corsa: 465 g
• Aumento della massa in movimento per 10 mm di corsa: 9 g
• Tipo di fissaggio: Con filettatura interna, con accessori, opzionale
• Connessione pneumatica: G1/8
• Informazioni sui materiali: Conforme RoHS
• Materiale del coperchio: Alluminio pressofuso, rivestito
• Materiale della guarnizione del pistone: TPE-U(PU)
• Materiale del pistone: Lega di alluminio forgiato
• Materiale dello stelo: Acciaio altolegato
• Materiale del raschiatore dello stelo: TPE-U(PU)
• Materiale della guarnizione dell’ammortizzazione: TPE-U(PU)
• Materiale del pistone dell’ammortizzazione: POM
• Materiale del tubo del cilindro: Lega di alluminio, anodizzato liscio
• Materiale del dado: Acciaio zincato
• Materiale del cuscinetto: POM
• Materiale della vite di spurgo: Acciaio zincato

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.

Note

Le informazioni sopra riportate sono fornite a scopo informativo e possono essere soggette a modifiche. Si consiglia di consultare la documentazione ufficiale o contattare il produttore per informazioni aggiornate.
