FESTO 2123086

Descrizione del Prodotto

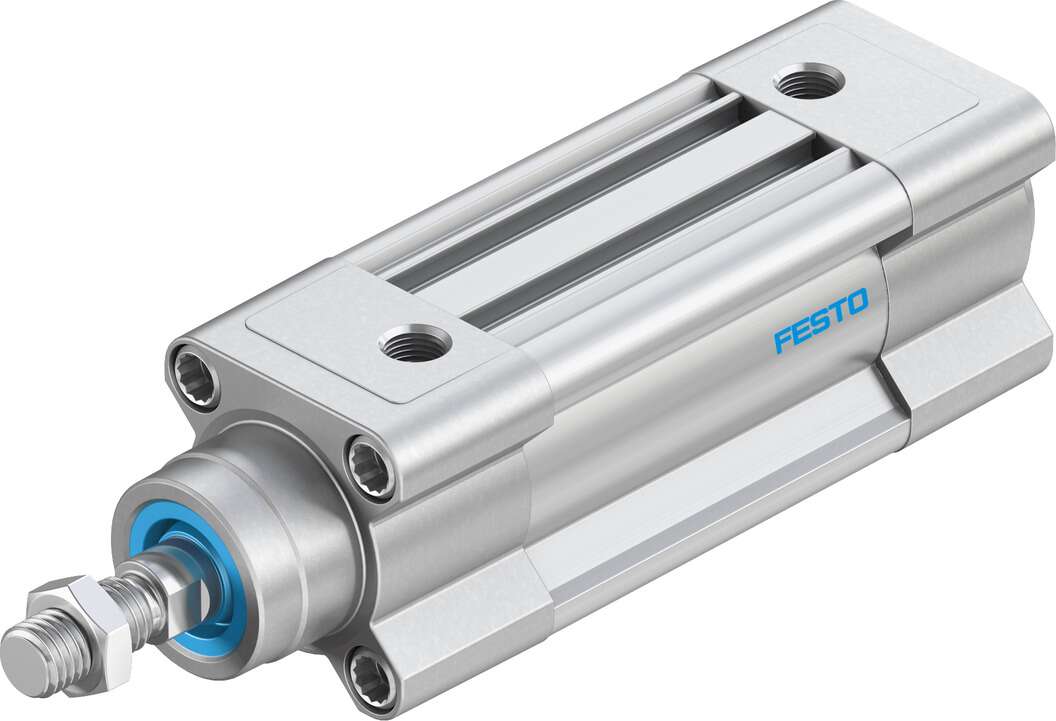

Il cilindro pneumatico Festo DSBC-32-30-PPSA-N3 è un attuatore a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità.

Specifiche Tecniche

– Diametro del pistone: 32 mm
– Corsa: 30 mm
– Filettatura della testa del pistone: M10x1,25
– Smorzamento: PPS: smorzamento pneumatico auto-regolante
– Posizione di montaggio: qualsiasi
– Conformità alla norma: ISO 15552
– Estremità della testa del pistone: Filettatura maschio
– Costruzione: Pistone, asta del pistone, tubo profilato
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Asta del pistone su un solo lato
– Pressione di esercizio: 0,6 – 12 bar
– Funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Nota sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – stress da corrosione moderato
– Temperatura ambiente: -20°C a 80°C
– Energia d’impatto nelle posizioni finali: 0,4 J
– Lunghezza dello smorzamento: 17 mm
– Forza teorica a 6 bar, corsa di ritorno: 415 N
– Forza teorica a 6 bar, corsa di avanzamento: 483 N
– Massa in movimento a 0 mm di corsa: 110 g
– Aumento di peso per 10 mm di corsa: 27 g
– Peso base a 0 mm di corsa: 465 g
– Aumento della massa in movimento per 10 mm di corsa: 9 g
– Tipo di montaggio: Con filettatura interna, con accessori, opzionale
– Connessione pneumatica: G1/8
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio pressofuso, rivestito
– Materiale della guarnizione del pistone: TPE-U(PU)
– Materiale del pistone: Lega di alluminio forgiato
– Materiale dell’asta del pistone: Acciaio ad alta lega
– Materiale del raschiatore della guarnizione dell’asta del pistone: TPE-U(PU)
– Materiale della guarnizione del tampone: TPE-U(PU)
– Materiale del pistone del tampone: POM
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Materiale del dado: Acciaio zincato
– Materiale del cuscinetto: POM
– Materiale della vite a collare: Acciaio zincato

Applicazioni

Il cilindro DSBC-32-30-PPSA-N3 è ideale per applicazioni che richiedono movimenti lineari precisi e affidabili in ambienti industriali, grazie alla sua costruzione robusta e alle caratteristiche tecniche avanzate.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
