FESTO 525175

Descrizione del Prodotto

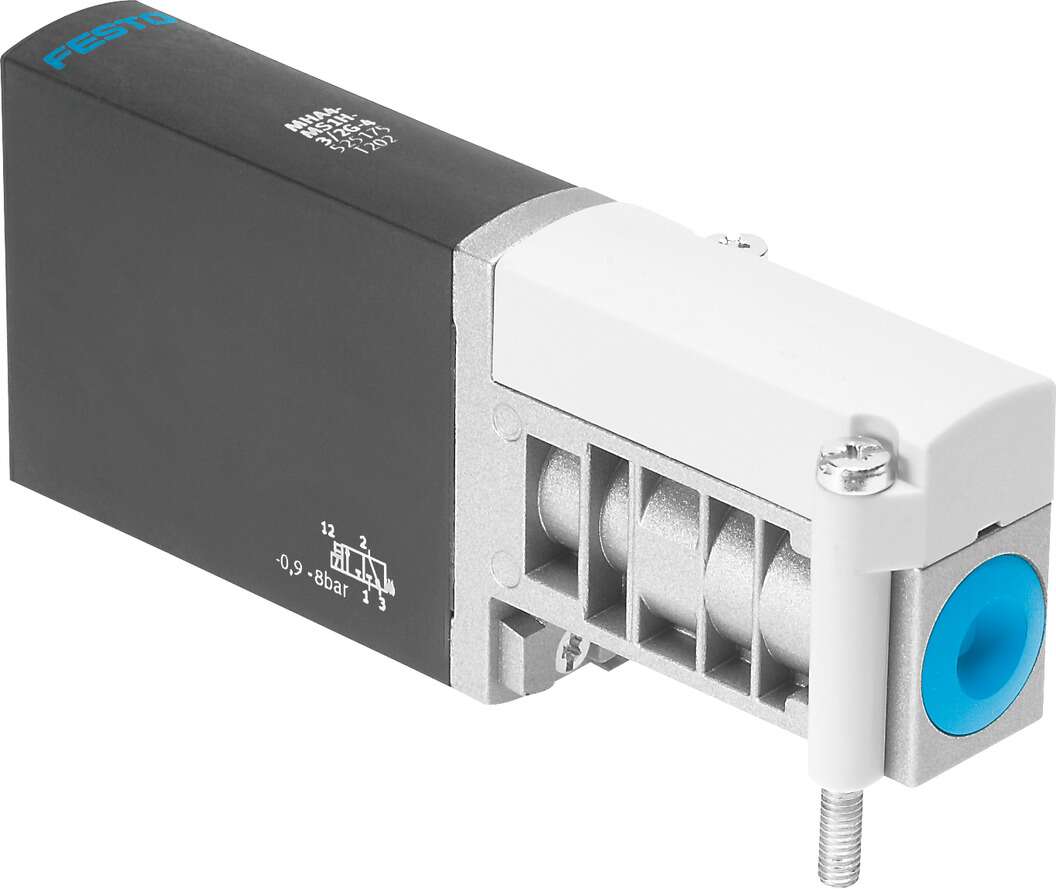

La valvola elettropneumatica FESTO MHA4-MS1H-3/2G-4 (codice prodotto 525175) è una valvola a 3/2 vie, normalmente chiusa, monostabile, progettata per applicazioni che richiedono commutazioni rapide e affidabili. ([landefeld.com](https://www.landefeld.com/artikel/en/mha4-ms1h-32g-4-525175-solenoid-valve/OT-FESTO012562?utm_source=openai))

Caratteristiche Tecniche

• Funzione della valvola: 3/2 vie, normalmente chiusa, monostabile
• Tipo di azionamento: Elettrico
• Larghezza: 18 mm
• Portata nominale standard: 400 l/min
• Pressione di esercizio: da -0,9 a 8 bar
• Struttura: Valvola a otturatore a pressione bilanciata
• Tipo di reset: Molla meccanica
• Classe di protezione: IP65
• Autorizzazioni: Marchio RCM, c UL us – Recognized (OL)
• Dimensione nominale: 4 mm
• Passo: 24 mm
• Funzione di scarico: Regolabile
• Principio di tenuta: Morbido
• Posizione di montaggio: Qualsiasi
• Azionamento manuale: Non bloccante
• Tipo di pilotaggio: Diretto
• Direzione del flusso: Reversibile con limitazioni
• Sovrapposizione: Sottosovrapposizione
• Pressione di esercizio reversibile: da -0,9 a 1 bar
• Frequenza massima di commutazione: 210 Hz
• Tempo di commutazione all’accensione: 3,5 ms
• Tempo di commutazione allo spegnimento: 3,5 ms
• Caratteristiche della bobina: 24 V DC: fase a bassa corrente 2,125 W, fase ad alta corrente 8,5 W
• Fluttuazioni di tensione ammesse: ±10%
• Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
• Informazioni sul fluido operativo e di pilotaggio: Possibile funzionamento con lubrificazione (richiesto per operazioni successive)
• Resistenza alle vibrazioni: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
• Resistenza agli urti: Test con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
• Classe di resistenza alla corrosione CRC: 2 – Stress da corrosione moderato
• Temperatura del fluido: da -5 a 40 °C
• Temperatura ambiente: da -5 a 40 °C
• Connessione elettrica: 2 pin, spina
• Tipo di montaggio: Su guida PR
• Connessione pneumatica 1: Piastra di connessione
• Connessione pneumatica 2: Piastra di connessione
• Connessione pneumatica 3: Piastra di connessione
• Informazioni sui materiali: Senza rame e PTFE, conforme RoHS
• Materiale delle guarnizioni: HNBR, NBR
• Materiale del corpo: Zinco pressofuso, rivestito
• Materiale delle viti: Acciaio zincato
• Marchio KC: KC-EMV
• Certificazione CE (vedi dichiarazione di conformità): Secondo la direttiva EMC dell’UE
• Protezione contro l’inversione di polarità: Bipolare
• Funzioni aggiuntive: Soppressione delle scintille, riduzione della corrente di mantenimento, circuito di protezione
• Tolleranza del tempo di commutazione allo spegnimento: +10%/-40%
• Tolleranza del tempo di commutazione all’accensione: +10%/-30%
• Scostamento del tempo di commutazione da 1 Hz: 0,3 ms
• Peso del prodotto: 270 g
• GTIN: 4052568161453
• Numero di tariffa doganale: 84812090
• Produttore: Festo

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile al seguente link: ([landefeld.com](https://www.landefeld.com/artikel/en/mha4-ms1h-32g-4-525175-solenoid-valve/OT-FESTO012562?utm_source=openai))
