Descrizione del Prodotto

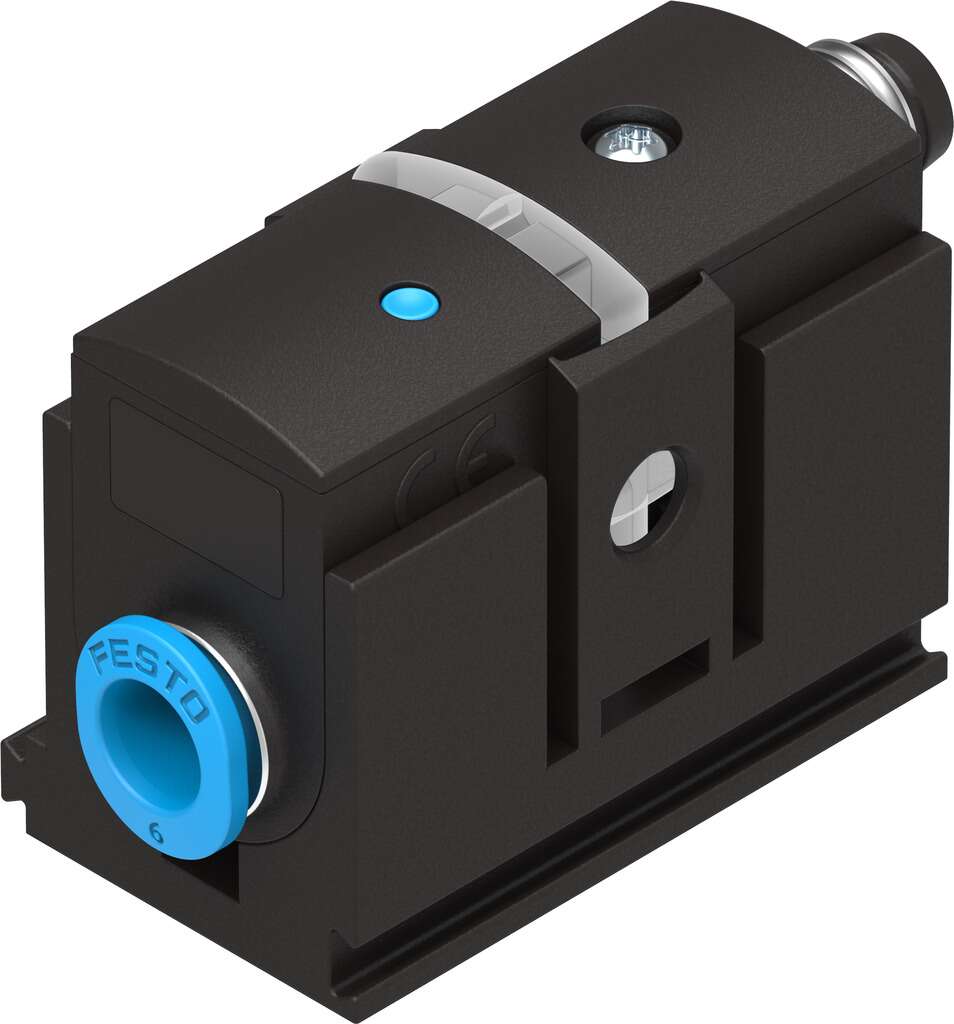

Il sensore di pressione Festo SDE5-D10-O-Q6-P-M8 (codice prodotto 527464) è progettato per misurare la pressione relativa in applicazioni pneumatiche. Utilizza un sensore piezoresistivo per garantire misurazioni precise e affidabili.
Autorizzazioni e Certificazioni
Il prodotto è conforme alle seguenti certificazioni:
– c UL us – Recognized (OL)
– Marchio RCM
– Certificato CE secondo le direttive UE-EMV e UE-RoHS
– Marchio KC-EMV
Materiali e Conformità
Il sensore è conforme alla normativa RoHS, garantendo l’assenza di sostanze pericolose nei materiali utilizzati.
Parametri di Misurazione
Il sensore misura la pressione relativa con un intervallo da 0 a 10 bar. La ripetibilità è di ±0,3% FS e il coefficiente di temperatura è di ±0,05% FS/K.
Condizioni Operative
Il sensore è progettato per funzionare con aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. È possibile l’uso con aria lubrificata. La temperatura del fluido e dell’ambiente deve essere compresa tra 0 e 50°C.
Uscita di Controllo
Il sensore dispone di un’uscita PNP con funzione di contatto normalmente aperto (NO). La funzione di commutazione è basata su un valore soglia con isteresi fissa. La corrente massima di uscita è di 100 mA e il sensore è protetto contro i cortocircuiti.
Alimentazione Elettrica
Il sensore opera con una tensione continua (DC) compresa tra 15 e 30 V ed è protetto contro l’inversione di polarità su tutte le connessioni elettriche.
Connessioni
La connessione elettrica è realizzata tramite un connettore M8x1 a 3 pin conforme alla norma EN 60947-5-2. La connessione pneumatica è di tipo QS-6.
Installazione
Il sensore può essere installato in qualsiasi posizione utilizzando gli accessori appropriati.
Materiali della Custodia
La custodia è realizzata in poliammide (PA) e poliossimetilene (POM), materiali noti per la loro resistenza e durabilità.
Indicatori e Regolazioni
Il sensore è dotato di un indicatore LED giallo per lo stato di commutazione. L’intervallo di regolazione del valore soglia è compreso tra 0 e 100%.
Protezione e Resistenza alla Corrosione
Il sensore ha un grado di protezione IP40 e appartiene alla classe di resistenza alla corrosione 2, indicata per ambienti con stress corrosivo moderato.
Peso e Dimensioni
Il peso del sensore è di 19 g. Le dimensioni sono 73,5 mm di lunghezza, 16 mm di larghezza e 24,5 mm di altezza.
Codici e Identificativi
Il codice GTIN del prodotto è 4052568162597 e il codice doganale è 90262020.
Documentazione
Per ulteriori dettagli, è possibile consultare la documentazione tecnica disponibile sul sito ufficiale di Festo.
