Descrizione del Prodotto

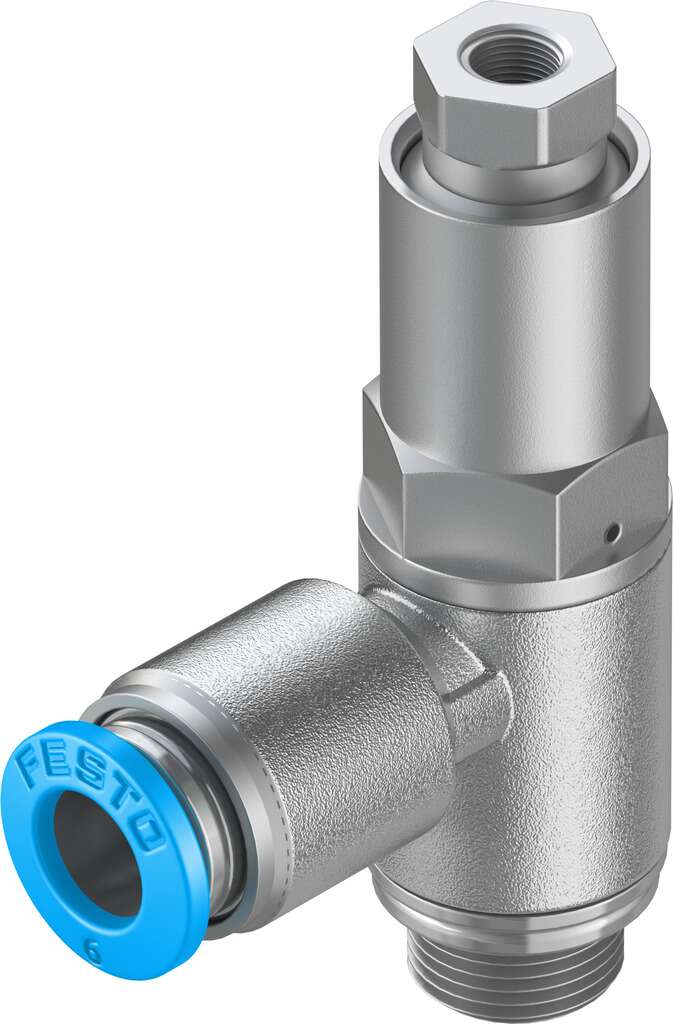

La valvola di ritegno pilotata Festo HGL-1/8-QS-6 (codice prodotto 530040) è progettata per controllare il flusso d’aria compressa nei sistemi pneumatici, consentendo il passaggio in una direzione e bloccandolo nell’altra, a meno che non venga applicata una pressione pilota per sbloccare il flusso.
Specifiche Tecniche
– Funzione della valvola: Valvola di non ritorno pilotata
– Connessione pneumatica, porta 1: QS-6 (connettore a innesto rapido da 6 mm)
– Connessione pneumatica, porta 2: G1/8 (filettatura maschio G 1/8″)
– Porta aria pilota 21: M5
– Tipo di attuazione: Pneumatica
– Tipo di montaggio: Avvitabile tramite filettatura maschio
– Pressione di esercizio: 0,5…10 bar
– Pressione pilota: 2…10 bar
– Temperatura ambiente: -10…60 °C
– Flusso nominale standard 1->2 (6-0 bar): 400 l/min
– Flusso nominale standard 1->2 (6-5 bar): 270 l/min
– Resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Conformità LABS (PWIS): VDMA24364-B2-L
– Temperatura del fluido: -10…60 °C
– Materiale del corpo: Lega di alluminio forgiato, anodizzato
– Materiale delle guarnizioni: NBR
– Materiale dell’anello di rilascio: POM
– Materiale del raccordo girevole: Zinco pressofuso
– Peso del prodotto: 21,4 g
Applicazioni
Questa valvola è ideale per applicazioni in cui è necessario controllare il flusso d’aria compressa, garantendo che il flusso avvenga solo in una direzione specifica, a meno che non venga applicata una pressione pilota per consentire il flusso inverso. È comunemente utilizzata in sistemi pneumatici industriali per garantire il corretto funzionamento e la sicurezza del sistema.
Note
Per garantire prestazioni ottimali e una lunga durata, si raccomanda di utilizzare aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. Inoltre, l’operazione lubrificata è possibile, ma una volta iniziata, sarà sempre necessaria per il funzionamento continuo.
Riferimenti
Per ulteriori dettagli e documentazione tecnica, si prega di consultare il sito ufficiale di Festo o i distributori autorizzati.
