FESTO 532720

Descrizione del Prodotto

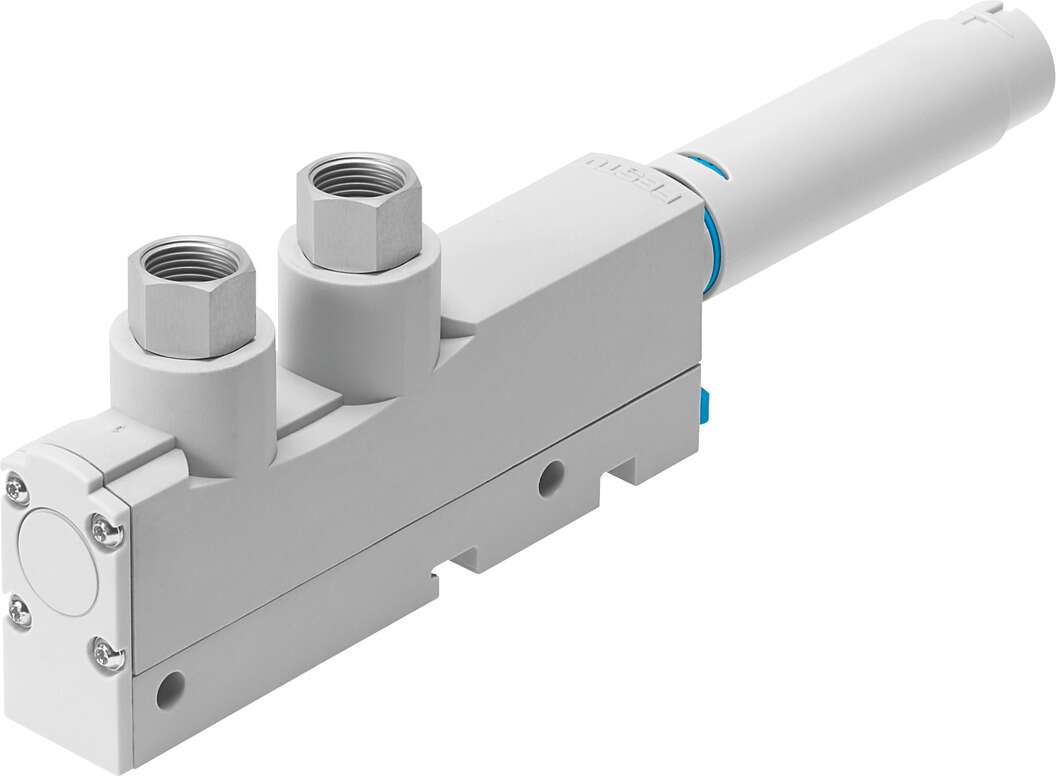

Il generatore di vuoto FESTO modello VN-14-L-T4-PI5-VI5-RO2-A (codice 532720) è progettato per applicazioni che richiedono un’elevata portata di aspirazione. Presenta una struttura a T con dimensioni di griglia di 18 mm e un ugello de Laval con diametro nominale di 1,4 mm. È dotato di un silenziatore aperto e di una valvola pneumatica per l’impulso di espulsione integrata.

Specifiche Tecniche

Pressione di esercizio: 1…8 bar

Pressione di esercizio per portata massima di aspirazione: 5 bar

Portata massima di aspirazione contro atmosfera: 92,6 l/min

Pressione nominale di esercizio: 6 bar

Tempo di alimentazione dell’aria alla pressione nominale di esercizio: 0,28 s

Temperatura ambiente: 0…60 °C

Temperatura del fluido: 0…60 °C

Livello di pressione sonora alla pressione nominale di esercizio: 69 dB(A)

Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato

Posizione di montaggio: Qualsiasi

Connessioni pneumatiche:

– Porta 1: G1/4

– Porta 3 (silenziatore): Silenziatore aperto

– Connessione del vuoto: G1/4

Materiali:

– Alloggiamento: PA rinforzato, POM rinforzato

– Ugello trasmettitore: Lega di alluminio forgiato anodizzato

– Ugello ricevitore: POM

– Filettatura di connessione: Lega di alluminio forgiato anodizzato

– Guarnizioni: NBR

– Silenziatore: Lega di alluminio forgiato, POM, schiuma PU

– Viti: Acciaio

Note sui materiali: Contiene sostanze che possono compromettere la bagnabilità della vernice; conforme alla direttiva RoHS.

Dimensioni e Peso

Dimensione della griglia: 18 mm

Peso del prodotto: 94 g

Funzioni Integrate

– Valvola pneumatica per l’impulso di espulsione

– Silenziatore aperto

Caratteristiche dell’Eiettore

– Standard

– Elevata portata di aspirazione

Montaggio

– Con foro passante

– Con guida H

– Con accessori

Informazioni Aggiuntive

Pressione di esercizio per portata massima di aspirazione: 5 bar

Pressione di esercizio: 1…8 bar

Pressione nominale di esercizio: 6 bar

Portata massima di aspirazione contro atmosfera: 92,6 l/min

Tempo di alimentazione dell’aria alla pressione nominale di esercizio: 0,28 s

Temperatura ambiente: 0…60 °C

Temperatura del fluido: 0…60 °C

Livello di pressione sonora alla pressione nominale di esercizio: 69 dB(A)

Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato

Posizione di montaggio: Qualsiasi

Connessioni pneumatiche:

– Porta 1: G1/4

– Porta 3 (silenziatore): Silenziatore aperto

– Connessione del vuoto: G1/4

Materiali:

– Alloggiamento: PA rinforzato, POM rinforzato

– Ugello trasmettitore: Lega di alluminio forgiato anodizzato

– Ugello ricevitore: POM

– Filettatura di connessione: Lega di alluminio forgiato anodizzato

– Guarnizioni: NBR

– Silenziatore: Lega di alluminio forgiato, POM, schiuma PU

– Viti: Acciaio

Note sui materiali: Contiene sostanze che possono compromettere la bagnabilità della vernice; conforme alla direttiva RoHS.

Dimensioni e Peso

Dimensione della griglia: 18 mm

Peso del prodotto: 94 g

Funzioni Integrate

– Valvola pneumatica per l’impulso di espulsione

– Silenziatore aperto

Caratteristiche dell’Eiettore

– Standard

– Elevata portata di aspirazione

Montaggio

– Con foro passante

– Con guida H

– Con accessori

Informazioni Aggiuntive

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da FESTO.
