FESTO 533342

Descrizione del Prodotto

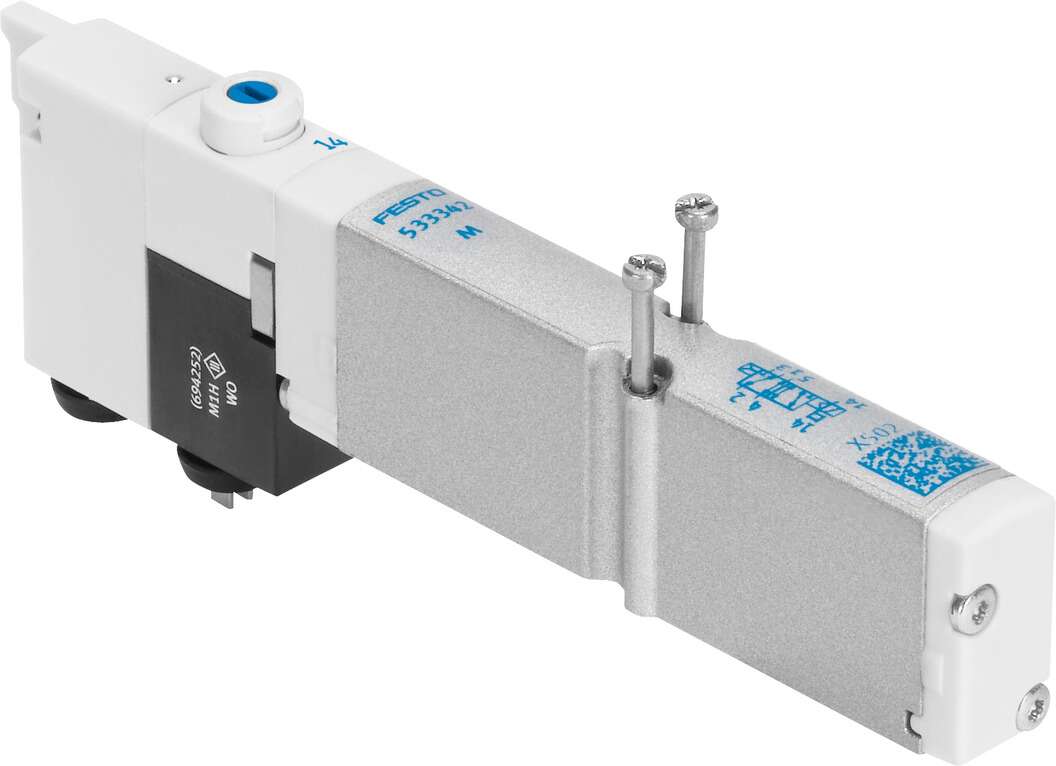

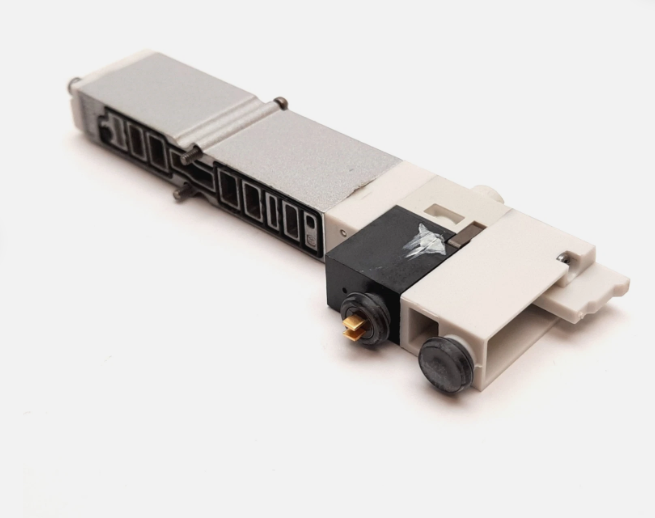

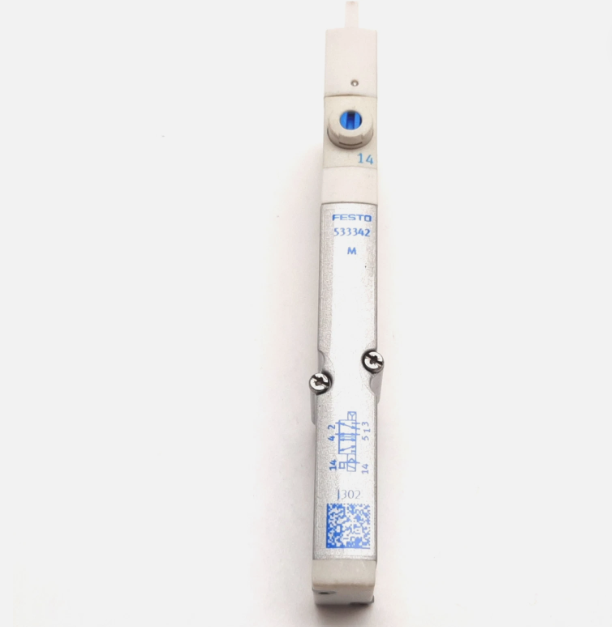

L’elettrovalvola VMPA1-M1H-M-PI di Festo è una valvola pneumatica a 5/2 vie monostabile, progettata per applicazioni industriali che richiedono un controllo affidabile del flusso d’aria compressa.

Caratteristiche Tecniche

– **Funzione della valvola**: 5/2 vie, monostabile
– **Tipo di azionamento**: Elettrico
– **Dimensione della valvola**: 10 mm
– **Portata nominale standard**: 360 l/min
– **Pressione di esercizio**: da -0,9 a 10 bar
– **Pressione pilota**: da 3 a 8 bar
– **Tensione di esercizio**: 24 V DC
– **Temperatura ambiente**: da -5 a 50 °C
– **Temperatura del fluido**: da -5 a 50 °C
– **Grado di protezione**: IP65 secondo IEC 60529
– **Materiale del corpo**: Alluminio pressofuso
– **Materiale delle guarnizioni**: NBR
– **Peso**: 49 g
– **Posizione di montaggio**: Qualsiasi
– **Principio di tenuta**: Tenuta morbida
– **Tipo di controllo**: Pilotato
– **Direzione del flusso**: Reversibile
– **Tempo di commutazione ON**: 10 ms
– **Tempo di commutazione OFF**: 20 ms
– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– **Classe di resistenza alla corrosione**: 1 – Bassa sollecitazione alla corrosione
– **Conformità RoHS**: Conforme
– **Umidità relativa dell’aria**: Max. 90% a 40°C
– **Temperatura di stoccaggio**: da -20 a 40 °C
– **Coppia di serraggio max. per il montaggio della valvola**: 0,25 Nm
– **Tipo di montaggio**: Con foro passante
– **Indicatore di stato del segnale**: Sì
– **Idoneità per il vuoto**: Sì
– **Sovrapposizione**: Sovrapposizione positiva
– **Azionamento manuale**: A scatto e non a scatto
– **Fluido operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– **Nota sul fluido operativo e pilota**: Funzionamento lubrificato possibile (richiesto per uso continuativo)
– **Impulso di prova positivo max. con segnale 0**: 400 µs
– **Impulso di prova negativo max. con segnale 1**: 200 µs
– **Fluttuazioni di tensione ammissibili**: +/- 25%
– **Conformità LABS (PWIS)**: VDMA24364-B1/B2-L
– **Codice tipo**: VMPA1
– **Certificazione**: c UL us – Recognized (OL)
– **Simbolo**: 00991066
– **Portata nominale standard con QS-6**: 360 l/min
– **Metodo di reset**: Molla pneumatica
– **Metodo di costruzione**: Valvola a saracinesca a pistone
– **Classe di resistenza alla corrosione CRC**: 1 – Bassa sollecitazione alla corrosione
– **Nota sui materiali**: Conforme RoHS
– **Materiale del corpo**: Alluminio pressofuso
– **Materiale delle guarnizioni**: NBR
– **Peso del prodotto**: 49 g
– **Temperatura del fluido**: da -5 a 50 °C
– **Temperatura ambiente**: da -5 a 50 °C
– **Temperatura di stoccaggio**: da -20 a 40 °C
– **Umidità relativa dell’aria**: Max. 90% a 40°C
– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– **Classe di resistenza alla corrosione CRC**: 1 – Bassa sollecitazione alla corrosione
– **Conformità LABS (PWIS)**: VDMA24364-B1/B2-L
– **Conformità RoHS**: Conforme
– **Nota sui materiali**: Conforme RoHS
– **Materiale del corpo**: Alluminio pressofuso
– **Materiale delle guarnizioni**: NBR
– **Peso del prodotto**: 49 g
– **Temperatura del fluido**: da -5 a 50 °C
– **Temperatura ambiente**: da -5 a 50 °C
– **Temperatura di stoccaggio**: da -20 a 40 °C
– **Umidità relativa dell’aria**: Max. 90% a 40°C
– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– **Classe di resistenza alla corrosione CRC**: 1 – Bassa sollecitazione alla corrosione
– **Conformità LABS (PWIS)**: VDMA24364-B1/B2-L
– **Conformità RoHS**: Conforme
– **Nota sui materiali**: Conforme RoHS
– **Materiale del corpo**: Alluminio pressofuso
– **Materiale delle guarnizioni**: NBR
– **Peso del prodotto**: 49 g
– **Temperatura del fluido**: da -5 a 50 °C
– **Temperatura ambiente**: da -5 a 50 °C
– **Temperatura di stoccaggio**: da -20 a 40 °C
– **Umidità relativa dell’aria**: Max. 90% a 40°C
– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– **Classe di resistenza alla corrosione CRC**: 1 – Bassa sollecitazione alla corrosione
