FESTO 536235

Descrizione del prodotto

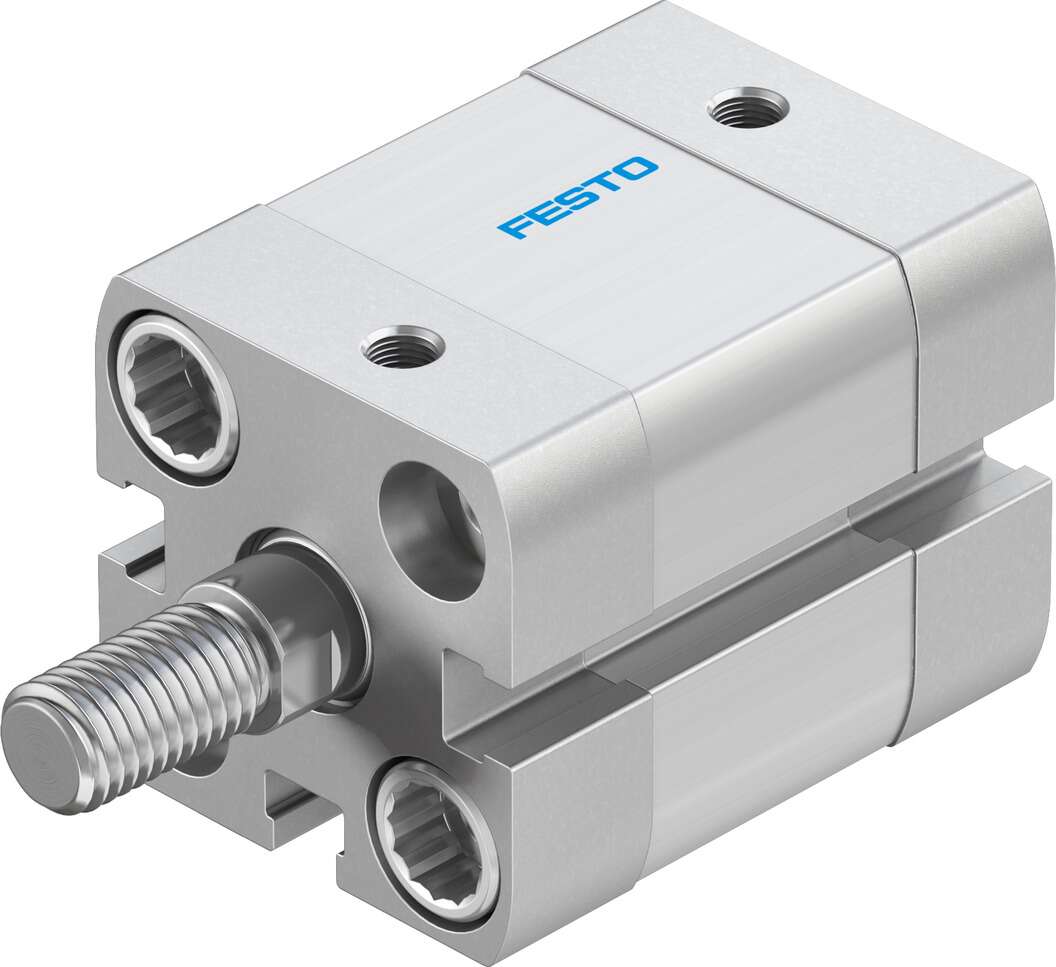

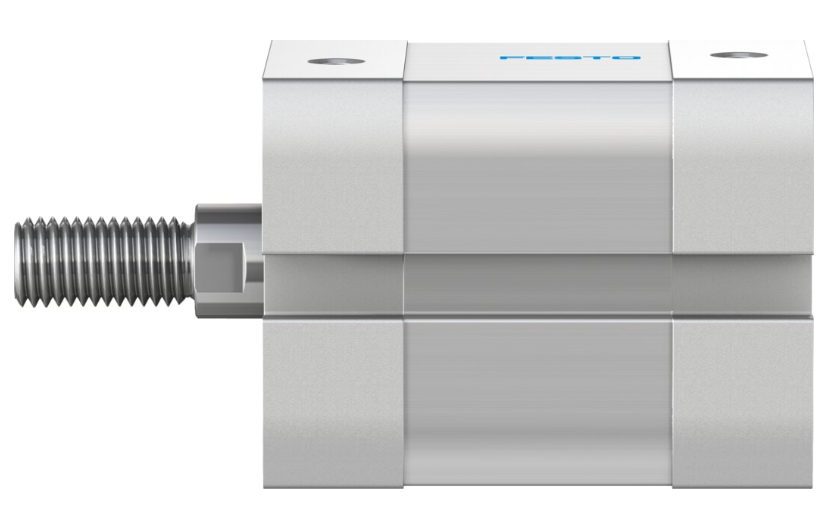

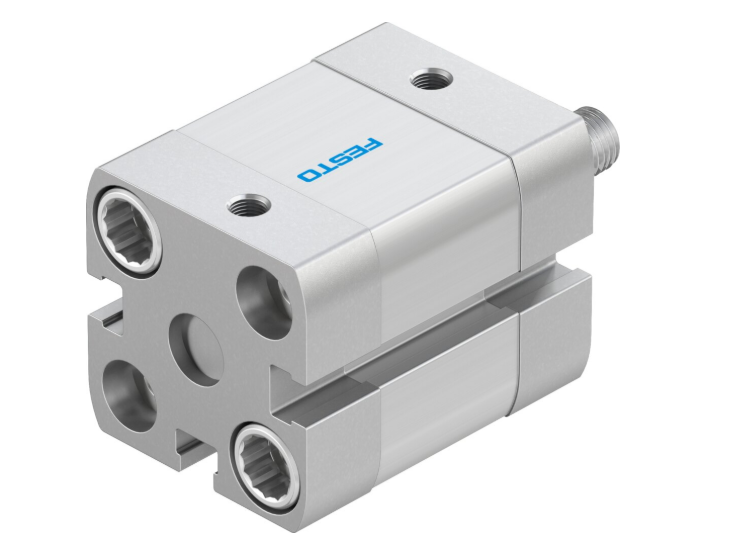

Il cilindro pneumatico compatto Festo ADN-20-10-A-P-A è progettato secondo la norma ISO 21287, offrendo una soluzione efficiente in termini di spazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552. Questo cilindro a doppio effetto presenta un diametro del pistone di 20 mm, una corsa di 10 mm e fornisce una forza teorica di 188 N a 6 bar in avanzamento. È dotato di anelli di ammortizzazione elastici su entrambe le estremità e di un pistone magnetico per la rilevazione della posizione, garantendo prestazioni affidabili e durabilità. Il design compatto lo rende ideale per applicazioni in spazi limitati senza compromettere la funzionalità.

Specifiche tecniche

– Codice prodotto: 536235
– Codice tipo: ADN-20-10-A-P-A
– Diametro del pistone: 20 mm
– Corsa: 10 mm
– Filettatura della stanga del pistone: M8
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambe le estremità
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 21287
– Estremità della stanga del pistone: Filettatura esterna
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Stanga del pistone su un’estremità
– Pressione di esercizio: 0,6 bar … 10 bar
– Modalità di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sui fluidi operativi e pilota: Possibile funzionamento con lubrificazione a olio (richiesto per uso continuato)
– Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Temperatura ambiente: -20 °C … 80 °C
– Energia d’impatto nelle posizioni finali: 0,2 J
– Forza teorica a 6 bar, retrazione: 141 N
– Forza teorica a 6 bar, avanzamento: 188 N
– Massa in movimento a 0 mm di corsa: 30 g
– Peso aggiuntivo per 10 mm di corsa: 21 g
– Peso base con 0 mm di corsa: 131 g
– Massa in movimento aggiuntiva per 10 mm di corsa: 6 g
– Tipo di montaggio: Con foro passante, con filettatura interna, con accessori opzionali
– Connessione pneumatica: M5
– Nota sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale della stanga del pistone: Acciaio ad alta lega
– Materiale del cilindro: Lega di alluminio forgiato, anodizzato liscio

Caratteristiche principali

– Design compatto: Conforme alla norma ISO 21287, offre una soluzione salvaspazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552.
– Ammortizzazione integrata: Anelli di ammortizzazione elastici su entrambe le estremità per assorbire l’energia residua, garantendo una lunga durata e prestazioni affidabili.
– Rilevamento della posizione: Dotato di un pistone magnetico per la rilevazione della posizione senza contatto tramite sensori di prossimità.
– Flessibilità di montaggio: Possibilità di montaggio in qualsiasi posizione con diverse opzioni di fissaggio, tra cui foro passante e filettatura interna.
– Materiali di alta qualità: Costruito con materiali resistenti alla corrosione e conformi agli standard RoHS, garantendo durabilità e sicurezza ambientale.

Applicazioni

Il cilindro pneumatico compatto Festo ADN-20-10-A-P-A è ideale per applicazioni in cui lo spazio è limitato, come nel settore dell’automazione industriale, assemblaggio, manipolazione e altre applicazioni che richiedono movimenti lineari precisi e affidabili.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione fornita dal produttore.
