FESTO 536249

Descrizione del Prodotto

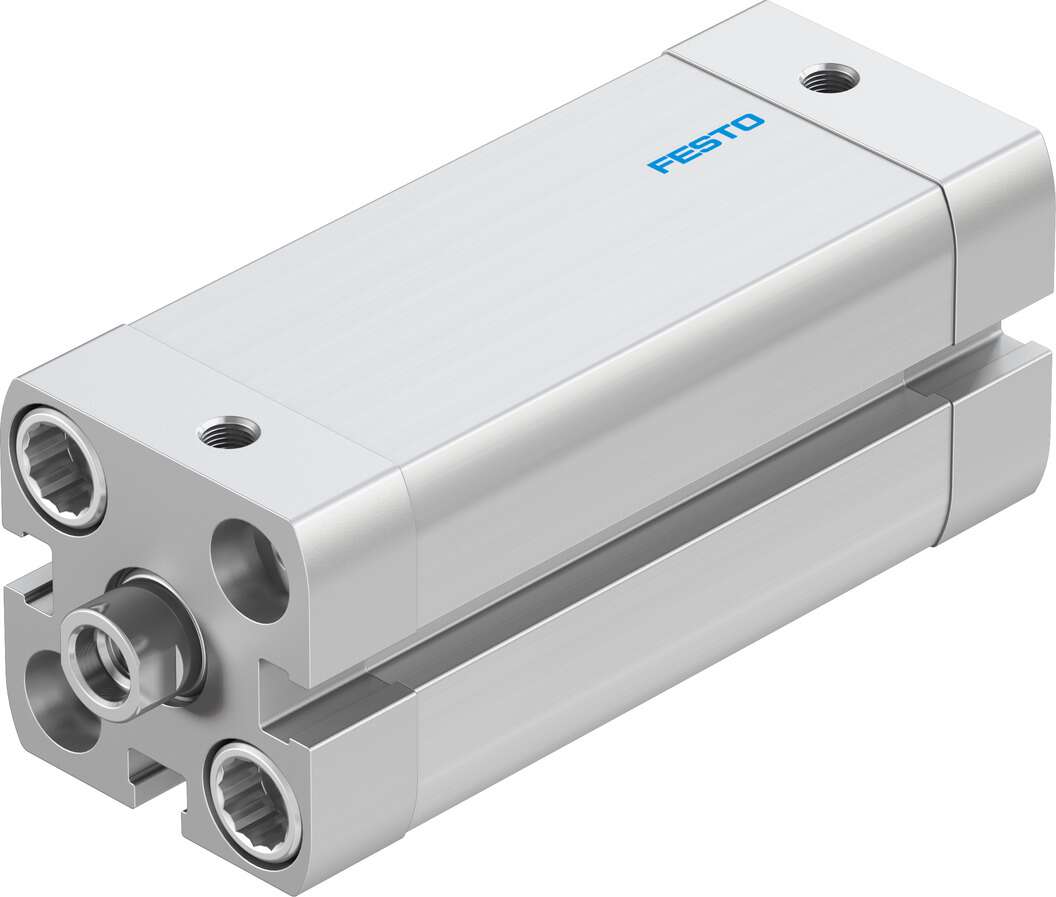

Il cilindro pneumatico compatto Festo ADN-20-50-I-P-A è progettato secondo la norma ISO 21287. Questo cilindro a doppio effetto presenta un alesaggio di 20 mm e una corsa di 50 mm, offrendo prestazioni affidabili in applicazioni industriali.

Specifiche Tecniche

• Codice Prodotto:

  536249

• Serie:

  ADN

• Tipo di Azione:

  Doppio effetto

• Alesaggio:

  20 mm

• Corsa:

  50 mm

• Filettatura Stelo Pistone:

  M6 (femmina)

• Tipo di Ammortizzazione:

  Anelli/piastre di ammortizzazione elastici su entrambi i lati

• Posizione di Montaggio:

  Qualsiasi

• Pressione di Esercizio:

  0,6 – 10 bar

• Temperatura Ambiente:

  -20°C a +80°C

• Connessione Pneumatica:

  M5

• Materiale del Corpo:

  Lega di alluminio anodizzato

• Materiale dello Stelo del Pistone:

  Acciaio inossidabile ad alta lega

• Materiale delle Guarnizioni:

  TPE-U(PUR)

• Conformità Normativa:

  ISO 21287

• Classe di Resistenza alla Corrosione:

  2 (stress da corrosione moderato)

• Forza Teorica a 6 bar (corsa in avanti):

  188 N

• Forza Teorica a 6 bar (corsa di ritorno):

  141 N

• Massa Mobile a 0 mm di Corsa:

  30 g

• Peso Base a 0 mm di Corsa:

  131 g

• Aumento di Peso per 10 mm di Corsa:

  21 g

• Aumento di Massa Mobile per 10 mm di Corsa:

  6 g

Caratteristiche Principali

• Design compatto conforme alla norma ISO 21287, ideale per spazi ristretti.

• Ammortizzazione elastica su entrambi i lati per ridurre rumore e vibrazioni, prolungando la durata del cilindro.

• Stelo del pistone con filettatura interna per un’installazione flessibile.

• Possibilità di rilevamento della posizione tramite sensori di prossimità.

• Adatto per operazioni con aria compressa secondo ISO 8573-1:2010 [7:4:4].

• Operazione lubrificata possibile, se richiesta.

Applicazioni Tipiche

• Automazione industriale

• Sistemi di movimentazione

• Macchine per l’assemblaggio

• Applicazioni in spazi ristretti dove è richiesto un cilindro compatto

Documentazione Tecnica

Per ulteriori dettagli tecnici e disegni, consultare la documentazione ufficiale fornita da Festo.

Note

Assicurarsi che il cilindro sia installato e utilizzato in conformità con le specifiche tecniche e le linee guida del produttore per garantire prestazioni ottimali e sicurezza.
