FESTO 536304

Descrizione del Prodotto

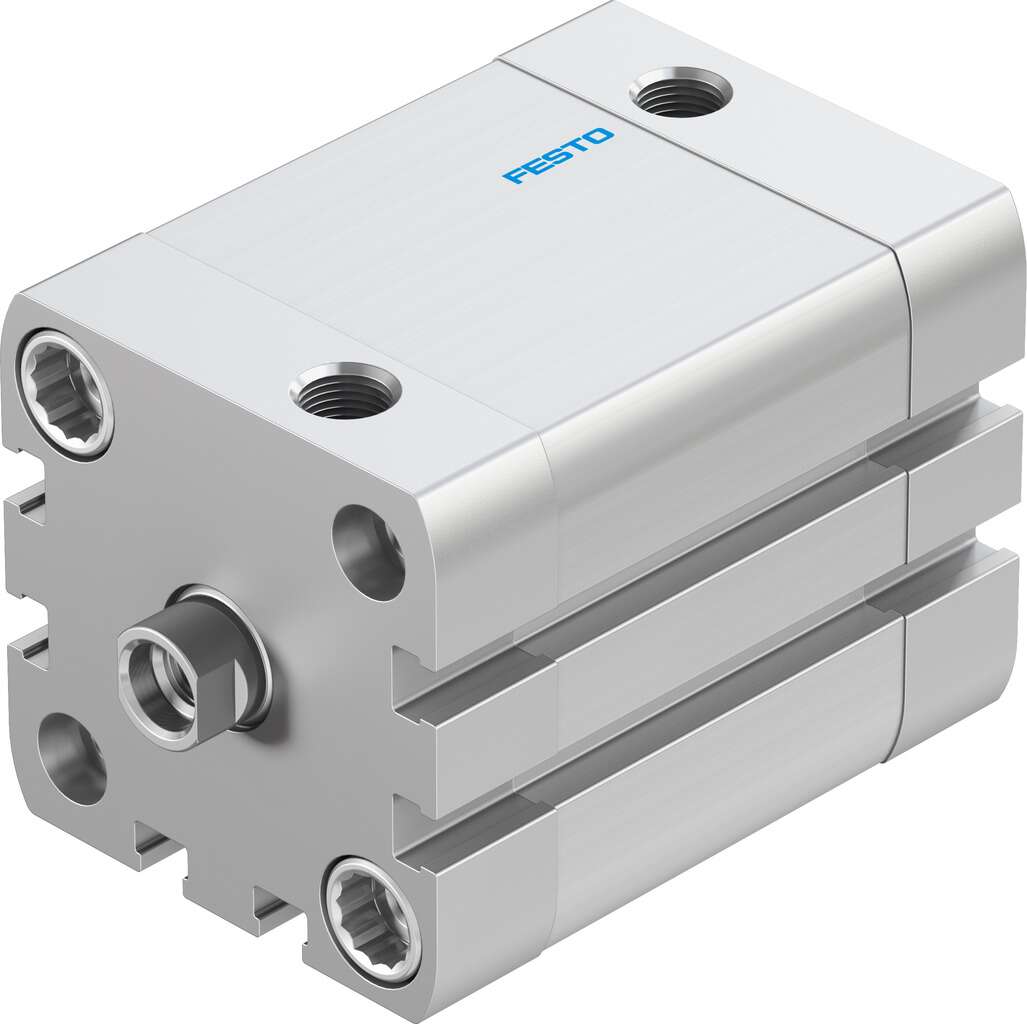

Il cilindro compatto FESTO ADN-40-30-I-P-A (codice prodotto 536304) è progettato secondo gli standard ISO 21287, offrendo una soluzione salvaspazio con fino al 50% in meno di spazio di installazione rispetto ai cilindri ISO 15552. Questo cilindro a doppio effetto presenta un diametro del pistone di 40 mm, una corsa di 30 mm e fornisce una forza teorica di 754 N a 6 bar durante l’avanzamento. È dotato di anelli di ammortizzazione elastici su entrambe le estremità e di un pistone magnetico per il rilevamento della posizione, garantendo prestazioni affidabili e durabilità. Il design del cilindro ottimizza l’utilizzo dello spazio mantenendo la funzionalità, rendendolo adatto a varie applicazioni industriali dove le dimensioni compatte sono cruciali.

Specifiche Tecniche

– Diametro del pistone: 40 mm
– Corsa: 30 mm
– Pressione di esercizio: 0,6 – 10 bar
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Filettatura dello stelo del pistone: M8
– Forza teorica a 6 bar, avanzamento: 754 N
– Forza teorica a 6 bar, ritorno: 686 N
– Temperatura ambiente: -20 °C … 80 °C
– Connessione pneumatica: G1/8
– Materiale del corpo del cilindro: Lega di alluminio anodizzato
– Materiale dello stelo del pistone: Acciaio ad alta lega
– Materiale delle guarnizioni: TPE-U(PUR)
– Classe di resistenza alla corrosione: 2 – Resistenza media alla corrosione
– Energia d’impatto nelle posizioni finali: 0,7 J
– Massa mobile con corsa di 0 mm: 80 g
– Aumento della massa mobile per 10 mm di corsa: 9 g
– Peso base con corsa di 0 mm: 346 g
– Peso aggiuntivo per 10 mm di corsa: 37 g
– Tipo di fissaggio: Con fori passanti, con filettatura interna, con accessori a scelta
– Conformità RoHS: Sì

Applicazioni

Il cilindro compatto ADN-40-30-I-P-A è ideale per applicazioni industriali che richiedono un design salvaspazio senza compromettere le prestazioni. Grazie alla sua costruzione robusta e alle caratteristiche di ammortizzazione integrate, è adatto per operazioni con carichi leggeri e velocità moderate, garantendo una lunga durata e affidabilità.

Note

Le informazioni fornite sono da considerarsi come valori indicativi non vincolanti. Per selezioni di dati non confermate per iscritto, non ci assumiamo alcuna responsabilità. I dati di pressione si riferiscono, salvo diversa indicazione, a fluidi del gruppo II a +20°C.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Festo.
