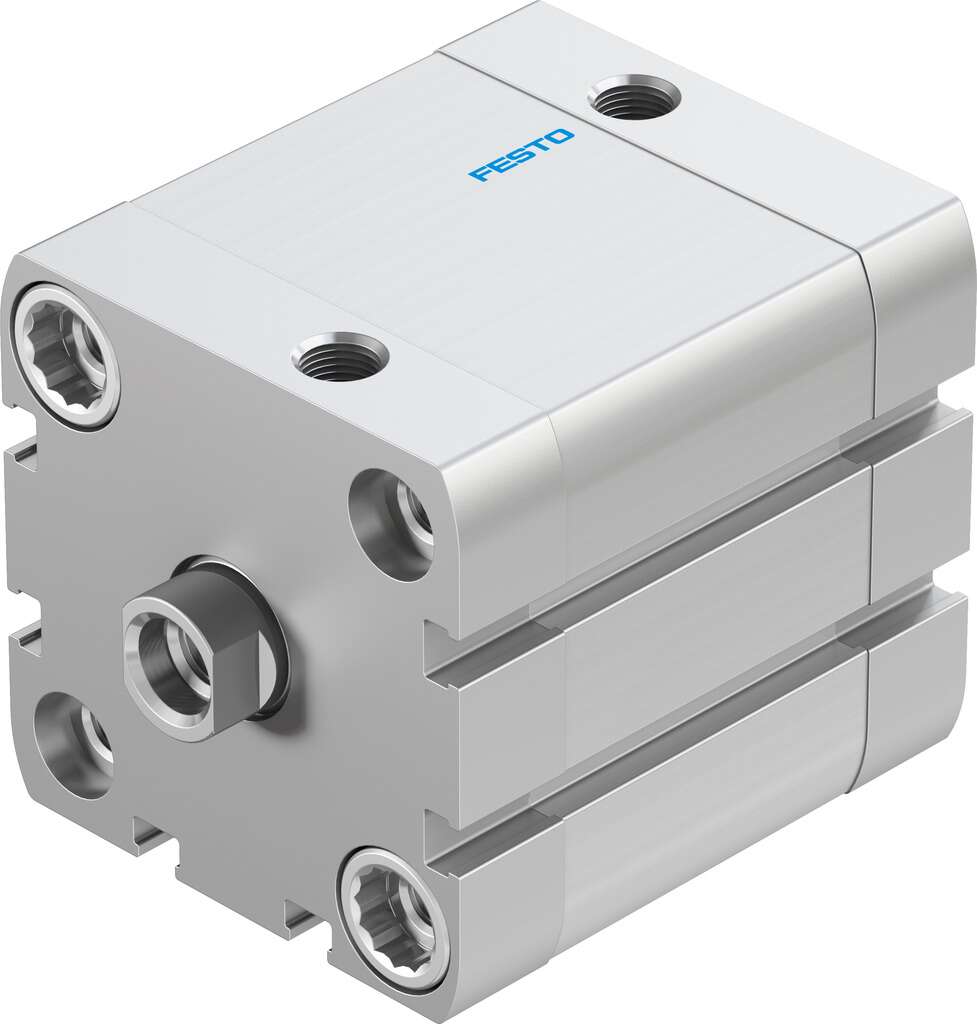

FESTO 536325

Descrizione del Prodotto

Il cilindro pneumatico compatto Festo ADN-50-30-I-P-A (codice prodotto 536325) è progettato secondo la norma ISO 21287, offrendo una soluzione efficiente in termini di spazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552. Questo cilindro a doppio effetto presenta un diametro del pistone di 50 mm e una corsa di 30 mm, fornendo una forza teorica di 1178 N a 6 bar in avanzamento. È dotato di anelli di ammortizzazione elastici su entrambe le estremità e di un pistone magnetico per il rilevamento della posizione, garantendo prestazioni affidabili e durature. Il design compatto lo rende ideale per applicazioni in cui lo spazio è limitato senza compromettere la funzionalità.

Specifiche Tecniche

– Serie: ADN
– Diametro del pistone: 50 mm
– Corsa: 30 mm
– Tipo di azione: Doppio effetto
– Filettatura dell’asta del pistone: Filettatura interna M10 x 1,25
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 21287
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Asta del pistone su un solo lato
– Pressione di esercizio: 0,6 – 10 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto nelle operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20°C a 80°C
– Energia d’impatto nelle posizioni finali: 1,00 J
– Forza teorica a 6 bar, corsa di ritorno: 1057 N
– Forza teorica a 6 bar, corsa di avanzamento: 1178 N
– Massa in movimento a 0 mm di corsa: 140 g
– Peso supplementare per 10 mm di corsa: 51 g
– Peso base a 0 mm di corsa: 540 g
– Supplemento massa in movimento per 10 mm di corsa: 16 g
– Tipo di montaggio: Con fori passanti, con filettatura interna, con accessori, selettivamente
– Connessione pneumatica: G1/8
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Caratteristiche e Benefici

– Design Compatto: Conforme alla norma ISO 21287, il cilindro offre una soluzione salvaspazio, ideale per applicazioni con spazio limitato.
– Rilevamento della Posizione: Dotato di un pistone magnetico che consente il rilevamento della posizione senza contatto tramite sensori di prossimità.
– Ammortizzazione Flessibile: Anelli di ammortizzazione elastici su entrambe le estremità riducono rumore e vibrazioni, prolungando la durata del cilindro e aumentando la produttività.
– Facilità di Montaggio: Può essere montato orizzontalmente o verticalmente, con accessori opzionali che offrono ulteriore flessibilità, come staffe di rotazione o montaggio a piede per supportare carichi elevati.

Applicazioni Tipiche

Il cilindro compatto Festo ADN-50-30-I-P-A è adatto per una vasta gamma di applicazioni industriali, tra cui:

• Automazione di macchinari
• Sistemi di movimentazione
• Linee di assemblaggio
• Applicazioni in cui lo spazio è limitato

Documentazione e Risorse

Per ulteriori dettagli tecnici e risorse, si prega di consultare la documentazione fornita da Festo:

• Scheda Tecnica del Prodotto
• Manuale Operativo
• Disegni CAD 3D
