FESTO 536333

Descrizione del Prodotto

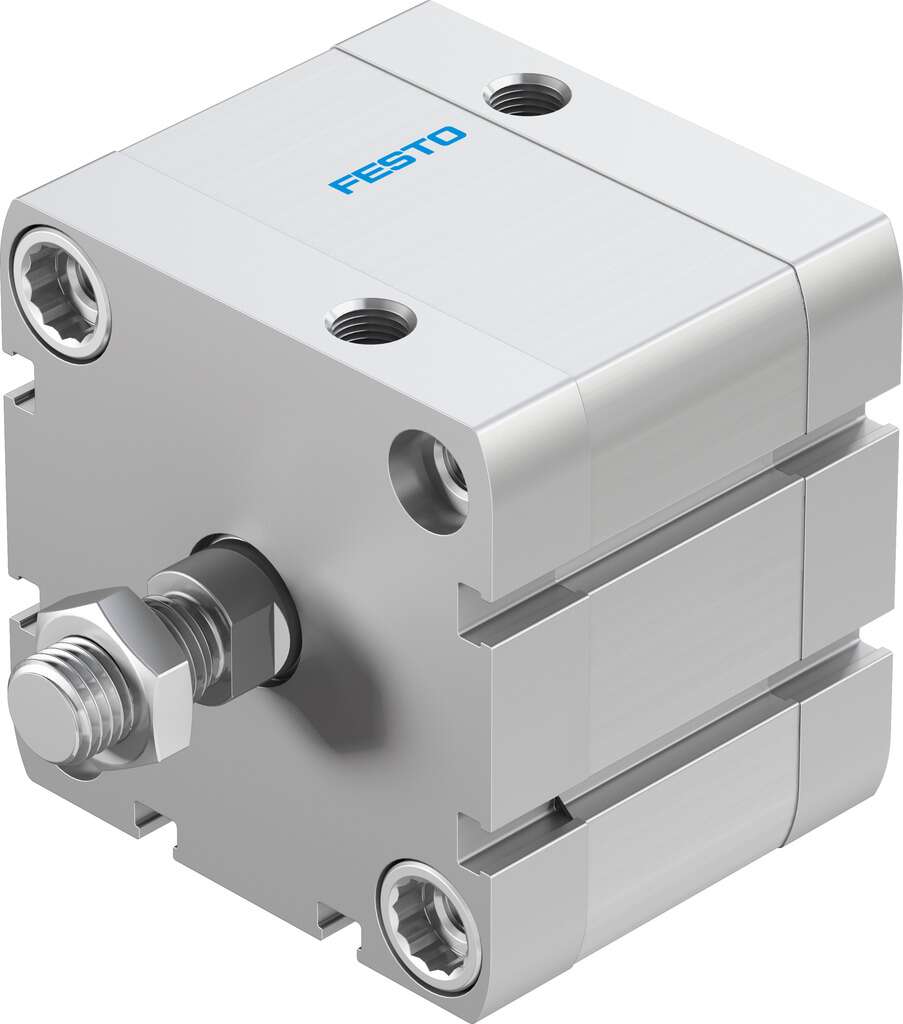

Il cilindro pneumatico compatto Festo modello ADN-63-15-A-P-A (codice prodotto 536333) è progettato per applicazioni che richiedono un’installazione salvaspazio senza compromettere le prestazioni. Questo cilindro a doppio effetto offre una corsa di 15 mm e un diametro del pistone di 63 mm, garantendo una forza teorica di avanzamento fino a 1870 N e di ritorno fino a 1750 N a 6 bar di pressione.

Specifiche Tecniche

• Tipo: Cilindro compatto, versione base
• Serie: ADN
• Diametro del pistone: 63 mm
• Corsa: 15 mm
• Forza teorica a 6 bar: 1870 N (avanzamento), 1750 N (ritorno)
• Azione del cilindro: Doppio effetto
• Carico massimo: 180 g con corsa 0 mm; 16 g aggiuntivi per ogni 10 mm di corsa
• Connessione pneumatica: G1/8
• Diametro dello stelo: M12
• Filettatura dello stelo: M12 x 1,25
• Pressione di esercizio: 0,6 – 10 bar
• Temperatura di esercizio: -20°C a 80°C
• Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati
• Tipo di montaggio: Foro passante
• Materiale del cilindro: Lega di alluminio forgiato, anodizzato liscio
• Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
• Dimensioni: 67,7 mm (L) x 75,5 mm (P) x 75,5 mm (A)

Caratteristiche Principali

• Design compatto che consente un risparmio di spazio fino al 50% rispetto ai cilindri standard conformi alla norma ISO 15552.
• Ampia gamma di varianti per applicazioni personalizzate.
• Stelo con filettatura maschio.
• Ammortizzazione flessibile con anelli/piastre su entrambe le estremità.
• Possibilità di rilevamento della posizione tramite sensori di prossimità.

Applicazioni Tipiche

Il cilindro compatto Festo ADN-63-15-A-P-A è ideale per applicazioni industriali che richiedono movimenti lineari precisi in spazi ristretti, come nel settore dell’automazione, assemblaggio e manipolazione di materiali.

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica fornita dal produttore.
