Descrizione del Prodotto

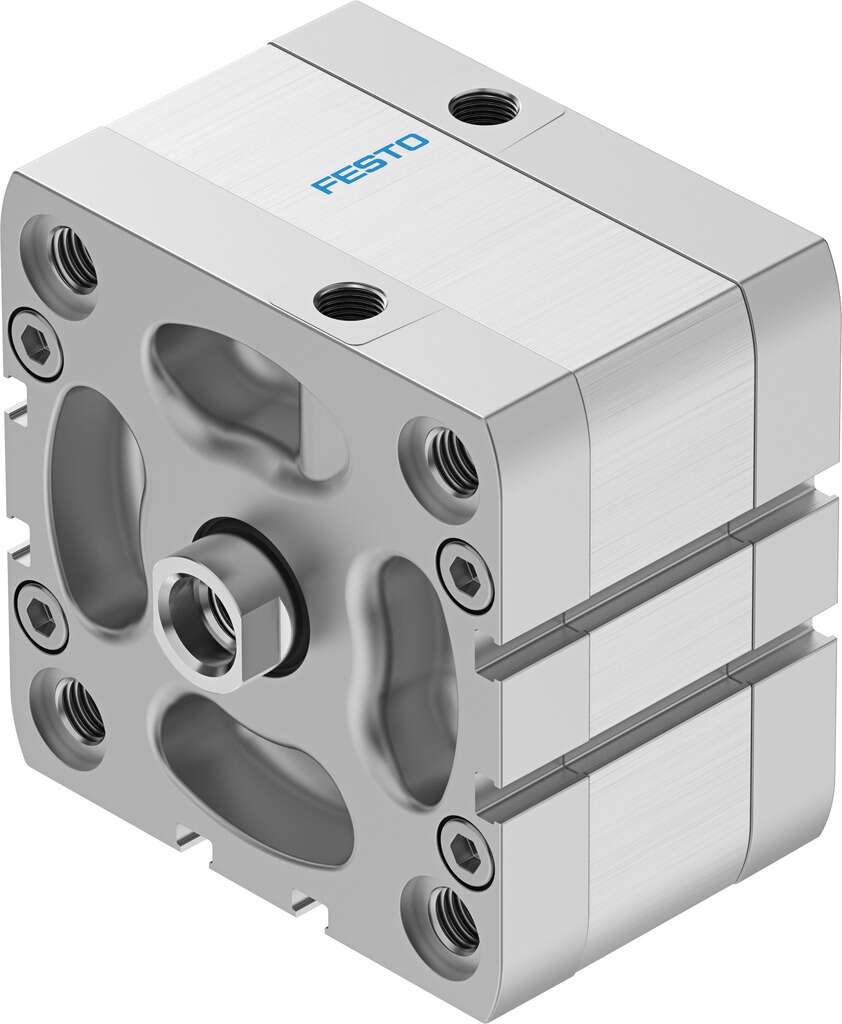

Il cilindro pneumatico compatto Festo modello ADN-80-10-I-P-A è progettato secondo la norma ISO 21287, offrendo una soluzione efficiente in termini di spazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552. Questo cilindro a doppio effetto presenta un diametro del pistone di 80 mm e una corsa di 10 mm, fornendo una forza teorica di 3016 N a 6 bar in avanzamento. È dotato di anelli di ammortizzazione elastici su entrambe le estremità e di un pistone magnetico per il rilevamento della posizione, garantendo un funzionamento fluido e una lunga durata. Il suo design compatto e le caratteristiche prestazionali lo rendono adatto a varie applicazioni industriali dove l’ottimizzazione dello spazio è cruciale.
Specifiche Tecniche
Diametro del pistone: 80 mm
Corsa: 10 mm
Forza teorica a 6 bar (avanzamento): 3016 N
Forza teorica a 6 bar (ritorno): 2827 N
Pressione di esercizio: 0,6 – 10 bar
Temperatura ambiente: da -20 °C a 80 °C
Tipo di ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambe le estremità
Filettatura stelo pistone: M12
Connessione pneumatica: G1/8
Materiale del corpo: Lega di alluminio forgiato, anodizzato liscio
Materiale dello stelo del pistone: Acciaio ad alta lega
Conformità: ISO 21287
Caratteristiche Principali
– Design compatto conforme alla norma ISO 21287
– Ammortizzazione integrata per l’assorbimento dell’energia residua
– Rilevamento della posizione senza contatto tramite sensori di prossimità
– Facilità di montaggio grazie a una gamma completa di accessori
– Lunga durata grazie a caratteristiche di ammortizzazione eccezionali e fattori di attrito minimi
Applicazioni Tipiche
Il cilindro compatto Festo ADN-80-10-I-P-A è ideale per applicazioni industriali che richiedono un’elevata forza in spazi ristretti, come sistemi di automazione, assemblaggio e movimentazione di materiali.
Documentazione Tecnica
Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile sul sito del produttore.
