FESTO 536806

Descrizione del Prodotto

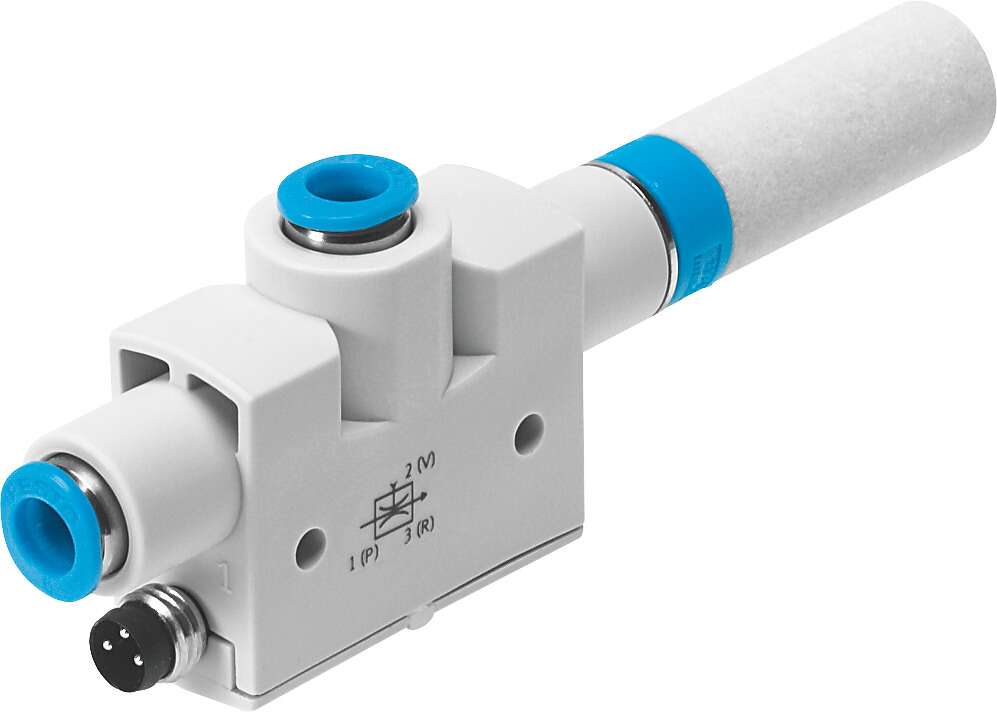

Il generatore di vuoto Festo VN-10-L-T4-PQ2-VQ2-O1-P (codice prodotto 536806) è progettato per applicazioni che richiedono un’elevata portata di aspirazione. Presenta una forma a T con connettori a innesto rapido e un silenziatore aperto integrato. La dimensione nominale dell’ugello Laval è di 0,95 mm, con una distanza tra i fori di montaggio di 16 mm. Il design del silenziatore è aperto, consentendo un’installazione in qualsiasi posizione. Le caratteristiche dell’eiettore includono un’elevata portata di aspirazione e uno standard di progettazione. ([landefeld.com](https://www.landefeld.com/artikel/en/vn-10-l-t4-pq2-vq2-o1-p-536806-vacuum-generator/OT-FESTO021295?utm_source=openai))

Specifiche Tecniche

– Dimensione nominale dell’ugello Laval: 0,95 mm
– Distanza tra i fori di montaggio: 16 mm
– Design del silenziatore: Aperto
– Posizione di montaggio: Qualsiasi
– Caratteristiche dell’eiettore: Elevata portata di aspirazione, Standard
– Funzioni integrate: Silenziatore aperto, Interruttore di vuoto
– Struttura del design: Forma a T
– Resistenza al cortocircuito: Pulsante
– Variabile misurata: Pressione relativa
– Principio di misurazione: Piezoresistivo
– Metodo di misurazione: Relativo
– Funzione dell’elemento di commutazione: Contatto normalmente aperto
– Funzione di commutazione: Comparatore di valore soglia, Valore soglia con isteresi fissa
– Protezione contro l’inversione di polarità: Per tutte le connessioni elettriche
– Tipo di display: LED
– Opzioni di impostazione: Teach-in
– Indicazione dello stato di commutazione: LED
– Pressione operativa per la massima portata di aspirazione: 5 bar
– Pressione operativa: 1 bar … 8 bar
– Pressione operativa nominale: 6 bar
– Massima portata di aspirazione rispetto all’atmosfera: 41,5 l/min
– Tempo di spegnimento: ≤ 4 ms
– Tempo di accensione: ≤ 4 ms
– Intervallo di tensione operativa DC: 15 V … 30 V
– Protezione induttiva: Adattata alle bobine MZ, MY e ME
– Corrente di uscita massima: 100 mA
– Corrente residua: ≤ 0,3 mA
– Ripple residuo: 10 %
– Uscita di commutazione: PNP
– Caduta di tensione: ≤ 1,5 V
– Protezione da sovraccarico: Disponibile
– Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sui mezzi operativi e pilota: Funzionamento con lubrificazione non possibile
– Marcatura CE (vedi dichiarazione di conformità): Secondo la direttiva EMC dell’UE
– Classe di resistenza alla corrosione (CRC): 1 – Bassa sollecitazione da corrosione
– Temperatura del mezzo: 0 °C … 60 °C
– Consigli per la pulizia: Acqua saponata
– Livello di rumore alla pressione operativa nominale: 66 dB(A)
– Grado di protezione: IP40
– Temperatura ambiente: 0 °C … 50 °C
– Certificazione: Marchio di conformità RCM
– Coppia di serraggio massima: 0,6 Nm
– Peso del prodotto: 36 g
– Intervallo di misurazione della pressione: -1 bar … 0 bar
– Accuratezza in ± % FS: 1,5 %FS
– Isteresi in ± %FS: 2 %FS
– Deriva a lungo termine: ±0,5 % FS max.
– Coefficiente di temperatura del punto di commutazione: 0,05 %/K
– Connessione elettrica: M8 a 3 pin
– Tipo di montaggio: Con foro passante
– Connessione pneumatica 1: QS-6
– Connessione pneumatica 3: Silenziatore aperto
– Connessione del vuoto: QS-6
– Materiale delle guarnizioni: NBR
– Materiale dell’ugello ricevitore: POM
– Materiale della custodia: POM rinforzato
– Materiale del cavo in fibra ottica: PC
– Materiale del silenziatore: PE
– Materiale della custodia del connettore: Ottone PA cromato e nichelato
– Materiale dell’ugello trasmettitore: Lega di alluminio forgiato
– Materiale del tastierino: POM
– Materiale del raccordo pneumatico: Ottone nichelato

Applicazioni Tipiche

Il generatore di vuoto Festo VN-10-L-T4-PQ2-VQ2-O1-P è ideale per applicazioni che richiedono un’elevata portata di aspirazione e un design compatto. È comunemente utilizzato in sistemi di automazione industriale, manipolazione di materiali e altre applicazioni pneumatiche dove è necessario generare il vuoto in modo efficiente. ([landefeld.com](https://www.landefeld.com/artikel/en/vn-10-l-t4-pq2-vq2-o1-p-536806-vacuum-generator/OT-FESTO021295?utm_source=openai))

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica fornita da Festo. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
