FESTO 539156

Descrizione del Prodotto

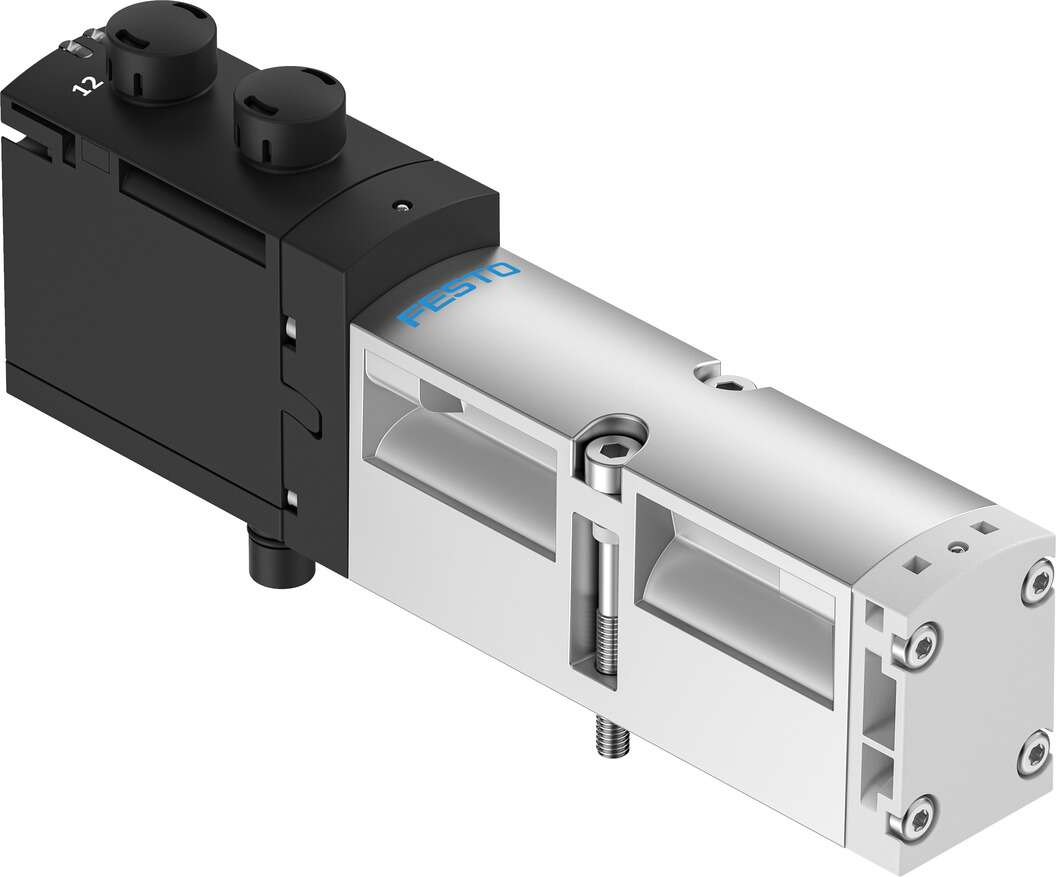

L’elettrovalvola FESTO modello VSVA-B-B52-ZD-A1-1T1L (codice 539156) è una valvola pneumatica a 5/2 vie bistabile, progettata per applicazioni industriali che richiedono un controllo affidabile del flusso d’aria.

Caratteristiche Principali

– **Funzione della valvola**: 5/2 bistabile

– **Tipo di attuazione**: Elettrica

– **Larghezza costruttiva**: 26 mm

– **Portata nominale standard**: 1.100 l/min

– **Pressione di esercizio**: da -0,9 a 10 bar

– **Principio di tenuta**: Tenuta morbida

– **Posizione di montaggio**: Qualsiasi

– **Attuazione manuale**: A scatto, coperta, momentanea

– **Tipo di pilotaggio**: Pilotata

– **Alimentazione dell’aria di pilotaggio**: Esterna, interna

– **Direzione del flusso**: Arbitraria

– **Sovrapposizione**: Sovrapposizione positiva

– **Indicatore di stato del segnale**: LED

– **Pressione di pilotaggio**: da 3 a 10 bar

– **Portata della valvola**: 1.400 l/min

– **Portata su piastra di connessione singola**: 1.200 l/min

– **Portata con collegamento pneumatico ottimizzato**: 1.350 l/min

– **Portata con collegamento pneumatico**: 1.100 l/min

– **Ciclo di lavoro**: 100%

– **Impulso di prova positivo massimo a 0 segnale**: 1.200 µs

– **Impulso di prova negativo massimo a 1 segnale**: 1.100 µs

– **Tensione nominale di esercizio DC**: 24 V

– **Caratteristiche della bobina**: 24 V DC: 1,6 W

– **Resistenza alle sovratensioni**: 2,5 kV

– **Grado di contaminazione**: 3

– **Fluttuazioni di tensione ammesse**: ±10%

– **Fluido operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

– **Nota sul fluido operativo e di pilotaggio**: Funzionamento lubrificato possibile (richiesto in operazioni successive)

– **Resistenza alle vibrazioni**: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Classe di resistenza alla corrosione KBK**: 0 – Nessuna sollecitazione da corrosione

– **Umidità relativa**: 0 – 90%

– **Fluido di pilotaggio**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

– **Temperatura ambiente**: da -5 a 50 °C

– **Peso del prodotto**: 276 g

– **Connessione elettrica**: Plug-in, secondo ISO 15407-2

– **Tipo di montaggio**: Su piastra di connessione

– **Connessione dell’aria di pilotaggio 12/14**: Piastra di connessione dimensione 26 mm secondo ISO 15407-2

– **Connessione di scarico del pilotaggio 82/84**: A scelta: canalizzata, non canalizzata secondo norma

– **Connessione pneumatica 1**: Piastra di connessione dimensione 26 mm secondo ISO 15407-2

– **Connessione pneumatica 2**: Piastra di connessione dimensione 26 mm secondo ISO 15407-2

– **Connessione pneumatica 3**: Piastra di connessione dimensione 26 mm secondo ISO 15407-2

– **Connessione pneumatica 4**: Piastra di connessione dimensione 26 mm secondo ISO 15407-2

– **Connessione pneumatica 5**: Piastra di connessione dimensione 26 mm secondo ISO 15407-2

– **Informazioni sui materiali**: Conforme RoHS

– **Materiale delle guarnizioni**: FKM, HNBR, NBR

– **Materiale del corpo**: PA, Alluminio pressofuso

– **Materiale delle viti**: Acciaio zincato

– **Tempo di commutazione**: 18 ms

Certificazioni e Conformità

– **Certificazioni**: CSA (OL), c UL us – Recognized (OL)

– **Grado di protezione**: IP65, NEMA 4

– **Conformità RoHS**: Sì

Applicazioni Tipiche

Questa elettrovalvola è ideale per applicazioni industriali che richiedono un controllo preciso e affidabile del flusso d’aria in sistemi pneumatici, come nel settore dell’automazione, macchinari industriali e processi di produzione.

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
