FESTO 547707

Descrizione del Prodotto

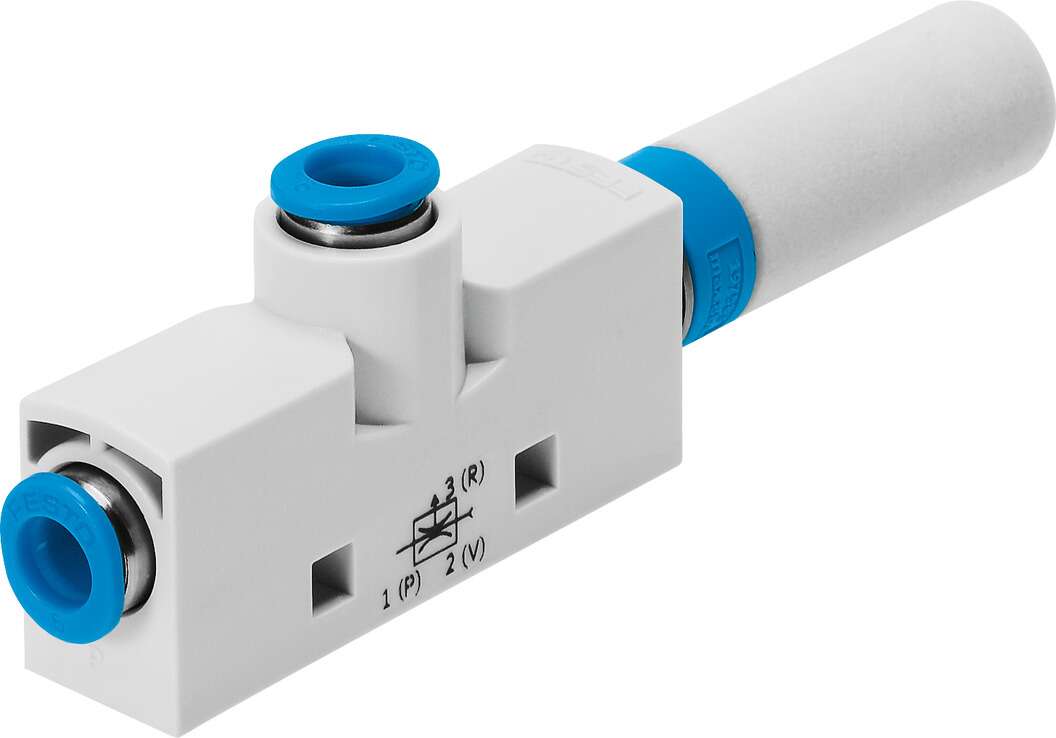

Il generatore di vuoto Festo VN-14-H-T4-PQ2-VQ3-RO2 (codice prodotto 547707) è progettato per applicazioni pneumatiche che richiedono un’elevata efficienza nella generazione del vuoto. La sua configurazione a T e le dimensioni compatte lo rendono adatto per l’integrazione in sistemi con spazi limitati.

Caratteristiche Principali

– **Serie**: VN

– **Larghezza nominale dell’ugello di Laval**: 1,4 mm

– **Caratteristiche dell’eiettore**: Alto vuoto/Standard

– **Tipo di alloggiamento**: Forma a T, passo 18 mm

– **Connessione aria compressa**: Connettore a innesto rapido QS-6

– **Connessione vuoto**: Connettore a innesto rapido QS-8

– **Porta di scarico**: Silenziatore aperto

Dati Tecnici

– **Pressione di esercizio per il massimo vuoto**: 5 bar

– **Pressione di esercizio**: da 1 a 8 bar

– **Pressione nominale di esercizio**: 6 bar

– **Massimo vuoto**: 88%

– **Massima portata di aspirazione contro l’atmosfera**: 51,6 l/min

– **Tempo di alimentazione dell’aria alla pressione nominale di esercizio**: 0,5 s

– **Temperatura del fluido**: da 0 °C a 60 °C

– **Temperatura ambiente**: da 0 °C a 60 °C

– **Peso del prodotto**: 36 g

– **Posizione di montaggio**: opzionale

– **Classe di resistenza alla corrosione (CRC)**: 1 – Basso stress da corrosione

– **Livello di pressione sonora alla pressione nominale di esercizio**: 69 dB(A)

– **Coppia di serraggio massima**: 0,5 Nm

Materiali

– **Materiale dell’alloggiamento**: POM rinforzato

– **Materiale dell’ugello trasmettitore**: Lega di alluminio forgiato

– **Materiale dell’ugello ricevitore**: POM

– **Materiale delle guarnizioni**: NBR

– **Materiale del silenziatore**: Alluminio pressofuso, POM, schiuma PU

– **Materiale dei raccordi**: Ottone nichelato

Funzioni Integrate

– **Silenziatore aperto**

Note

– **Operazione lubrificata**: Non possibile

– **Conformità RoHS**: Conforme

– **Contiene sostanze che compromettono la bagnabilità della vernice**: Sì

Applicazioni Tipiche

Il generatore di vuoto VN-14-H-T4-PQ2-VQ3-RO2 è ideale per applicazioni che richiedono un’elevata efficienza nella generazione del vuoto, come la manipolazione di materiali, il confezionamento e l’automazione industriale.

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
