FESTO 554213

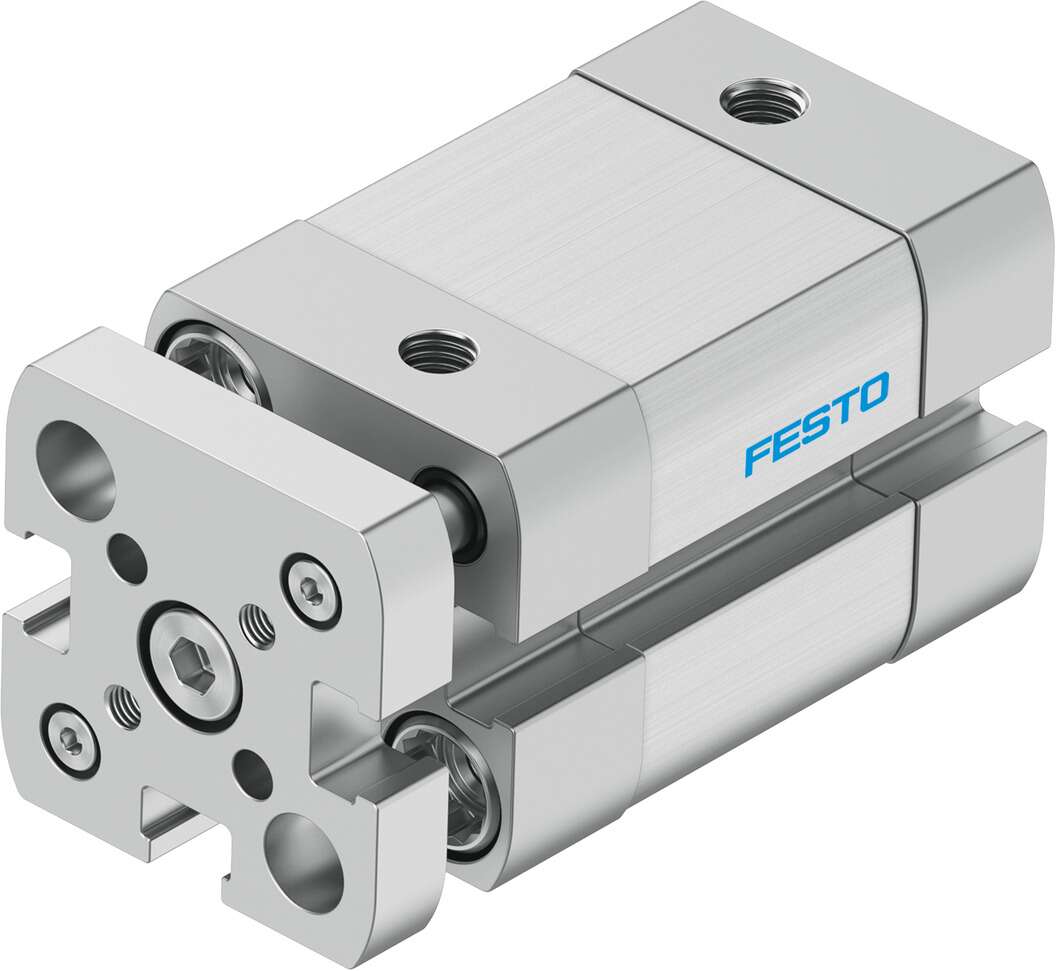

Ecco la scheda tecnica del cilindro pneumatico compatto Festo ADNGF-16-10-P-A (codice prodotto 554213):

Descrizione del prodotto

Il cilindro pneumatico compatto Festo ADNGF-16-10-P-A è progettato per applicazioni che richiedono un design compatto e prestazioni affidabili. Questo cilindro a doppio effetto offre una corsa di 10 mm e un diametro del pistone di 16 mm, conforme alla norma ISO 21287.

Specifiche tecniche

– Corsa: 10 mm
– Diametro del pistone: 16 mm
– Standard: ISO 21287
– Smorzamento: Anelli/placche elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Struttura: Pistone, stelo del pistone, tubo profilato
– Rilevamento della posizione: Per sensore di prossimità
– Antirotazione/guida: Asta di guida con giunto
– Pressione di esercizio: 1,5 – 10 bar
– Funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20°C a 80°C
– Energia d’impatto alle posizioni finali: 0,15 J
– Forza teorica a 6 bar, ritorno: 90 N
– Forza teorica a 6 bar, avanzamento: 121 N
– Massa mobile a 0 mm di corsa: 29 g
– Peso aggiuntivo per 10 mm di corsa: 16 g
– Peso base a 0 mm di corsa: 93 g
– Aumento della massa mobile per 10 mm di corsa: 6 g
– Connessione pneumatica: M5
– Informazioni sui materiali: Conforme RoHS
– Materiale della testata: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dello stelo del pistone: Acciaio inossidabile ad alta lega
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Documentazione

Per ulteriori dettagli, è possibile consultare la scheda tecnica disponibile sul sito del produttore.
