FESTO 554222

Descrizione del Prodotto

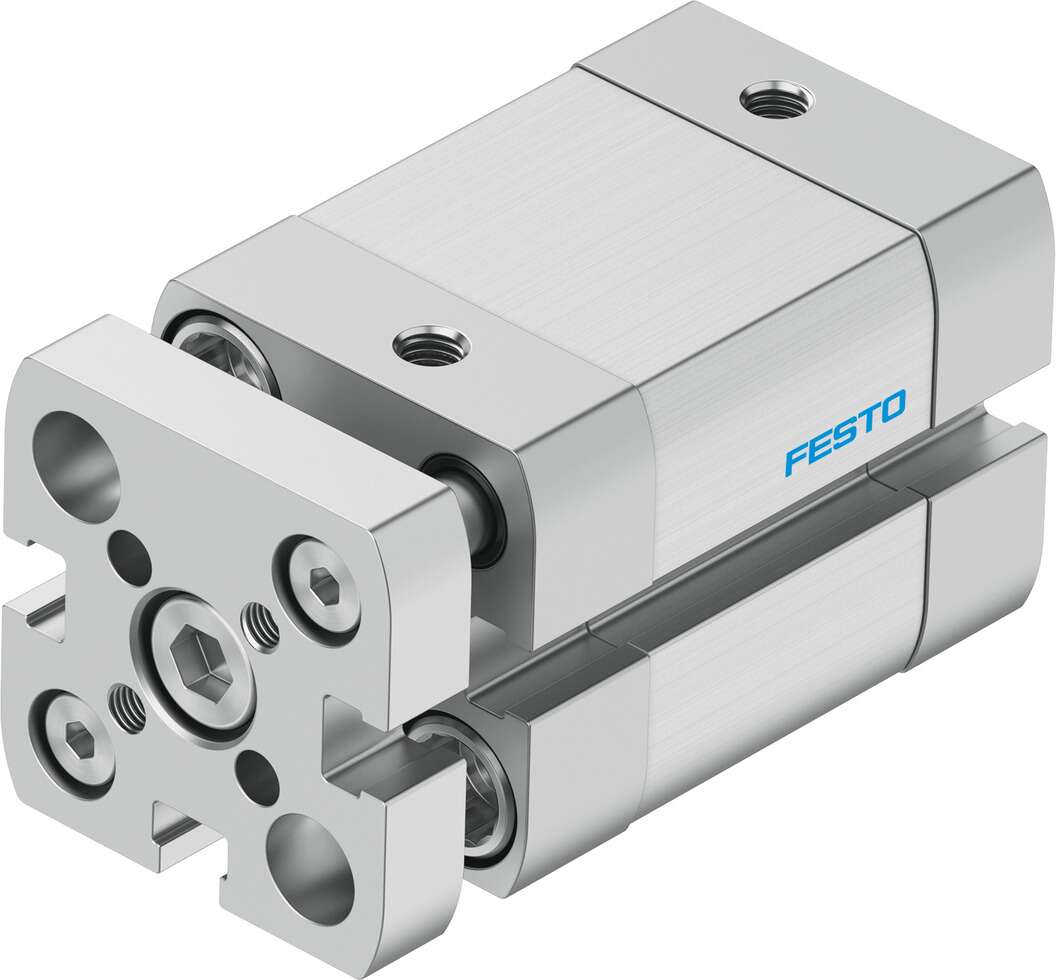

Il cilindro compatto Festo ADNGF-20-15-P-A (codice prodotto 554222) è un attuatore pneumatico a doppio effetto progettato secondo la norma ISO 21287. È dotato di una guida con cuscinetto liscio e di una piastra di giunzione che impedisce la rotazione dello stelo del pistone. Questo cilindro è ideale per applicazioni che richiedono un design compatto e prestazioni affidabili.

Specifiche Tecniche

– Diametro del pistone: 20 mm
– Corsa: 15 mm
– Basato sulla norma: ISO 21287
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Costruzione: Pistone, stelo del pistone, tubo profilato
– Rilevamento della posizione: Per sensore di prossimità
– Protezione antirotazione/guida: Asta di guida con piastra di giunzione
– Pressione di esercizio: 1,5 – 10 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di pilotaggio: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20 °C … 80 °C
– Energia d’impatto nelle posizioni finali: 0,20 J
– Forza teorica a 6 bar, corsa di ritorno: 141 N
– Forza teorica a 6 bar, corsa di avanzamento: 188 N
– Massa in movimento a 0 mm di corsa: 60 g
– Aggiunta di peso per 10 mm di corsa: 26 g
– Peso base a 0 mm di corsa: 161 g
– Aggiunta di massa in movimento per 10 mm di corsa: 11 g
– Connessione pneumatica: M5
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dello stelo del pistone: Acciaio ad alta lega
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo. ([festo.com](https://www.festo.com/us/en/a/554222/?utm_source=openai))

Note

Le specifiche sopra indicate sono soggette a modifiche da parte del produttore. Si consiglia di verificare sempre le informazioni più recenti direttamente con Festo o con un distributore autorizzato.
