FESTO 554227

Descrizione del Prodotto

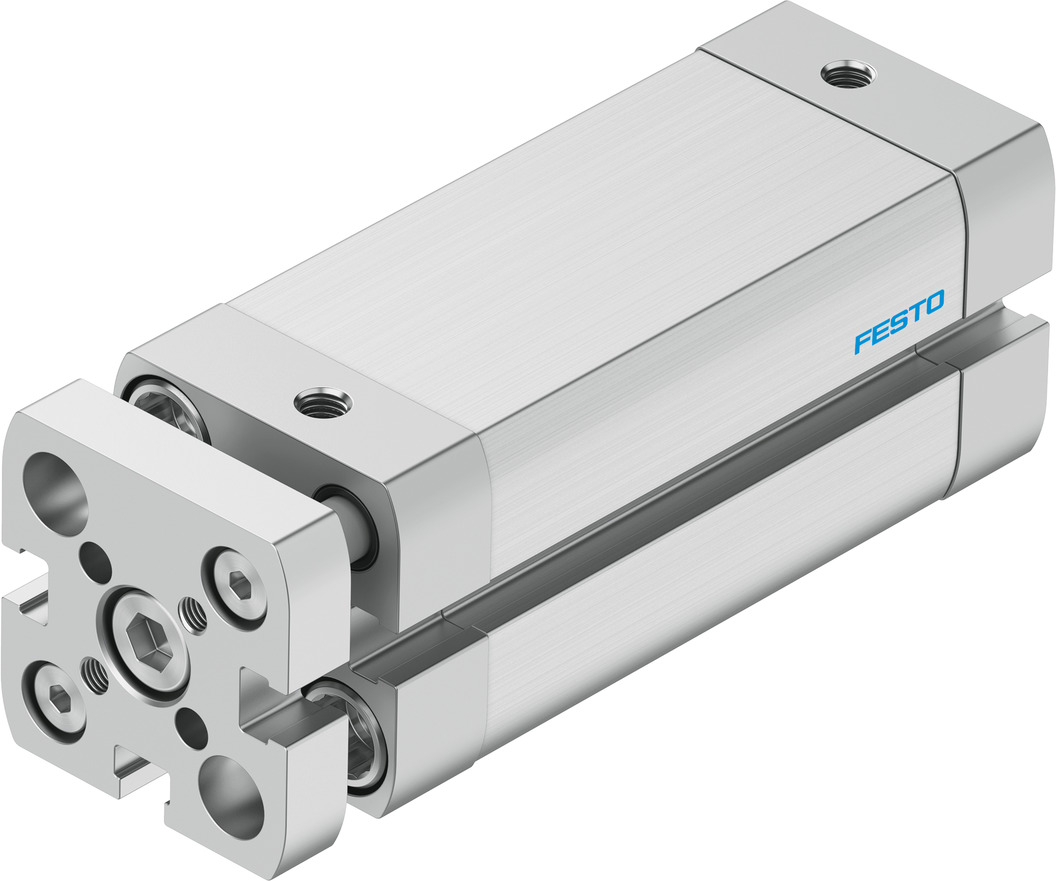

Il cilindro pneumatico compatto Festo ADNGF-20-50-P-A (codice prodotto 554227) è progettato per applicazioni che richiedono un design compatto e prestazioni affidabili. Questo cilindro a doppio effetto presenta un diametro del pistone di 20 mm e una corsa di 50 mm, conforme alla norma ISO 21287.

Caratteristiche Principali

– **Tipo di cilindro:** Cilindro compatto con stelo

– **Modalità di funzionamento:** Doppio effetto

– **Diametro del pistone:** 20 mm

– **Corsa:** 50 mm

– **Connessione pneumatica:** M5

– **Pressione di esercizio:** 1,5 – 10 bar

– **Temperatura ambiente:** -20°C a 80°C

– **Ammortizzazione:** Anelli/pad elastici su entrambe le estremità

– **Protezione contro la torsione/guida:** Asta di guida con giogo

– **Rilevamento della posizione:** Per sensore di prossimità

– **Materiale del corpo:** Lega di alluminio forgiato, anodizzato

– **Materiale dello stelo del pistone:** Acciaio altolegato

– **Materiale delle guarnizioni:** TPE-U(PUR)

Specifiche Tecniche

– **Forza teorica a 6 bar, avanzamento:** 188 N

– **Forza teorica a 6 bar, ritorno:** 141 N

– **Energia d’impatto nelle posizioni finali:** 0,2 J

– **Massa in movimento a 0 mm di corsa:** 60 g

– **Peso base a 0 mm di corsa:** 161 g

– **Peso aggiuntivo per 10 mm di corsa:** 26 g

– **Massa in movimento aggiuntiva per 10 mm di corsa:** 11 g

Conformità e Certificazioni

– **Conformità RoHS:** Conforme

– **Classe di resistenza alla corrosione (CRC):** 2 – Stress da corrosione moderato

Applicazioni Tipiche

Il cilindro ADNGF-20-50-P-A è ideale per applicazioni che richiedono un design compatto e prestazioni affidabili, come l’automazione industriale, l’assemblaggio e la movimentazione di materiali.

Note Aggiuntive

– **Posizione di montaggio:** Qualsiasi

– **Mezzo operativo:** Aria compressa secondo ISO 8573-1:2010 [7:4:4]

– **Informazioni sul mezzo operativo e di pilotaggio:** Possibile funzionamento con lubrificazione (richiesto per uso continuativo)

Documentazione Tecnica

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo.
