FESTO 554235

Descrizione del Prodotto

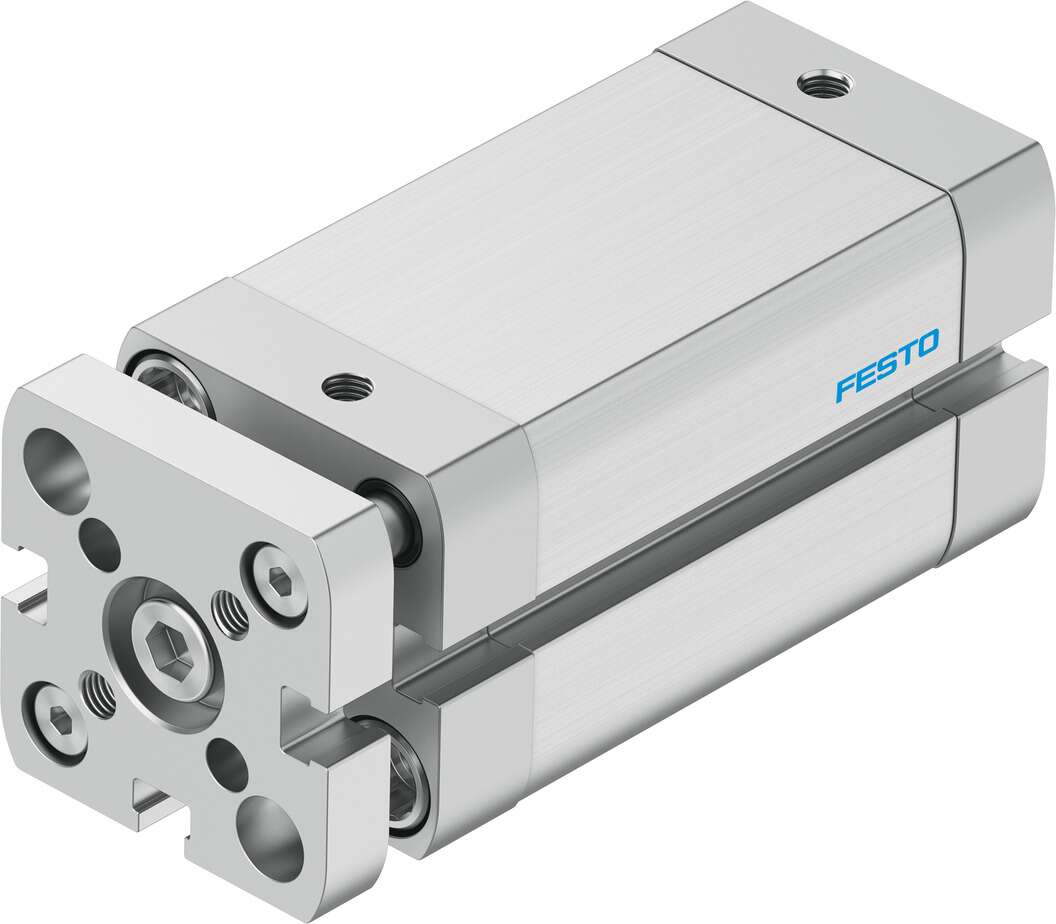

Il cilindro compatto Festo ADNGF-25-40-P-A è un attuatore pneumatico a doppio effetto con foro da 25 mm e corsa di 40 mm. Progettato secondo la norma ISO 21287, è dotato di una guida a cuscinetto liscio e di un’asta del pistone protetta contro la rotazione mediante aste di guida e piastra di giogo. Questo cilindro è ideale per applicazioni che richiedono un design compatto e prestazioni affidabili.

Specifiche Tecniche

– **Serie**: ADNGF
– **Diametro del pistone**: 25 mm
– **Corsa**: 40 mm
– **Forza teorica a 6 bar**: 295 N in avanzamento, 247 N in ritorno
– **Tipo di ammortizzazione**: Anelli/piastre di ammortizzazione elastici su entrambi i lati (P)
– **Rilevamento della posizione**: Compatibile con sensori di prossimità (A)
– **Pressione di esercizio**: da 1 a 10 bar
– **Temperatura ambiente**: da -20 °C a 80 °C
– **Connessione pneumatica**: M5
– **Materiale del cilindro**: Lega di alluminio forgiato, anodizzato liscio
– **Materiale dell’asta del pistone**: Acciaio ad alta lega
– **Peso base per 0 mm di corsa**: 191 g
– **Peso aggiuntivo per 10 mm di corsa**: 28 g
– **Massa mobile per 0 mm di corsa**: 85 g
– **Massa mobile aggiuntiva per 10 mm di corsa**: 11 g
– **Classe di resistenza alla corrosione (CRC)**: 2 (stress da corrosione moderato)
– **Energia d’impatto nelle posizioni finali**: 0,3 J
– **Conformità LABS (PWIS)**: VDMA24364-B1/B2-L
– **Conformità RoHS**: Sì

Caratteristiche Principali

– **Design Compatto**: Conforme alla norma ISO 21287, offre un ingombro ridotto per applicazioni con spazio limitato.
– **Guida a Cuscinetto Liscio**: Garantisce un movimento fluido e preciso, riducendo l’usura e aumentando la durata del cilindro.
– **Protezione contro la Rotazione**: L’asta del pistone è protetta contro la rotazione mediante aste di guida e piastra di giogo, assicurando un allineamento corretto durante il funzionamento.
– **Ammortizzazione Elastica**: Anelli/piastre di ammortizzazione elastici su entrambi i lati forniscono una decelerazione efficace alle posizioni finali, riducendo l’impatto e il rumore.
– **Compatibilità con Sensori di Prossimità**: Progettato per l’integrazione con sensori di prossimità, facilitando il monitoraggio della posizione e il controllo del processo.
– **Materiali di Alta Qualità**: Costruito con una lega di alluminio forgiato anodizzato per il cilindro e acciaio ad alta lega per l’asta del pistone, garantendo resistenza e durata nel tempo.
– **Ampio Intervallo di Temperatura e Pressione**: Operativo in un intervallo di temperatura da -20 °C a 80 °C e pressione da 1 a 10 bar, adatto a diverse condizioni ambientali e applicazioni.

Applicazioni Tipiche

– **Automazione Industriale**: Utilizzato in sistemi di movimentazione, assemblaggio e confezionamento dove lo spazio è limitato e sono richieste prestazioni affidabili.
– **Macchine Utensili**: Impiegato per operazioni di bloccaggio, posizionamento e avanzamento in macchine utensili e attrezzature di produzione.
– **Industria Alimentare e Farmaceutica**: Grazie ai materiali conformi agli standard, è adatto per applicazioni in ambienti con requisiti igienici elevati.

Documentazione e Risorse

– **Scheda Tecnica**: [Festo 554235 – Scheda Tecnica](https://www.easternia.com//ASSETS/DOCUMENTS/ITEMS/EN/Festo_554235_Specification_Sheet.pdf)
– **Catalogo**: [Festo 554235 – Catalogo](https://www.easternia.com//ASSETS/DOCUMENTS/ITEMS/EN/Festo_7564_Catalog.pdf)

Note

Per ulteriori informazioni, consultare la documentazione tecnica fornita o contattare il supporto tecnico Festo.
