FESTO 572656

Descrizione del Prodotto

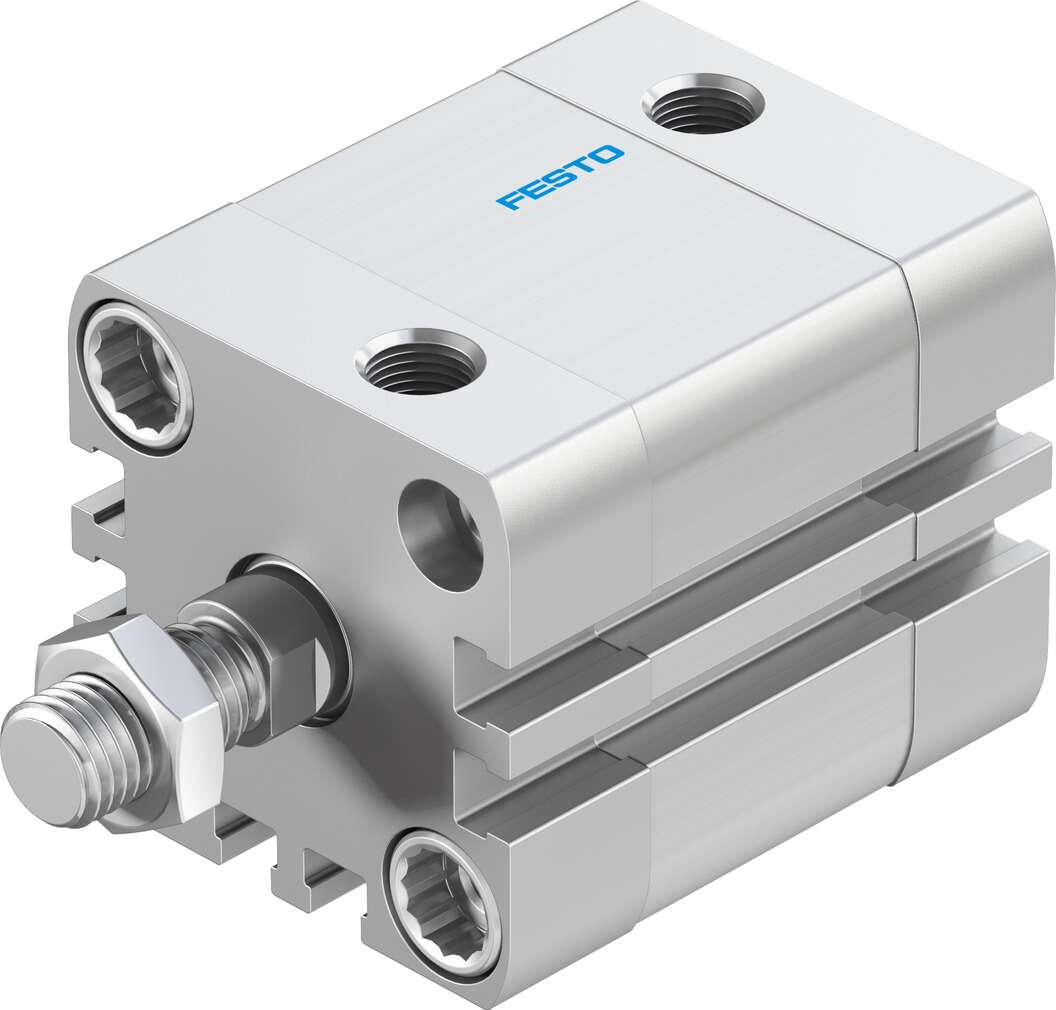

Il cilindro compatto Festo modello ADN-32-15-A-PPS-A è progettato secondo la norma ISO 21287, offrendo una soluzione efficiente in termini di spazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552. Questo cilindro a doppio effetto presenta un diametro del pistone di 32 mm, una corsa di 15 mm e fornisce una forza teorica di 483 N a 6 bar in avanzamento. È dotato di ammortizzazione pneumatica auto-regolante alle estremità e di un pistone magnetico per il rilevamento della posizione, garantendo un funzionamento preciso e una lunga durata. Il design compatto e le prestazioni lo rendono adatto a varie applicazioni industriali dove lo spazio è limitato.

Specifiche Tecniche

– Serie: ADN
– Diametro del pistone: 32 mm
– Corsa: 15 mm
– Forza massima: 415 N in ritorno / 483 N in avanzamento
– Azione del cilindro: Doppio effetto
– Dimensione della porta: G1/8
– Filettatura dell’asta del pistone: M10 x 1,25
– Pressione di esercizio: 1,5 a 10 bar
– Temperatura di esercizio: da -20 a 80 °C
– Ammortizzazione: Ammortizzazione pneumatica auto-regolante alle estremità (PPS)
– Tipo di montaggio: Foro passante
– Materiale: Lega di alluminio forgiato
– Finitura: Anodizzato liscio
– Dimensioni: 47 mm (L) x 47 mm (A)
– Conformità alla norma: ISO 21287
– Rilevamento della posizione: Tramite sensore di prossimità
– Proprietà speciali dei materiali: Nessuna
– Protezione contro la rotazione: Nessuna
– Tipo di asta del pistone: Ad un’estremità
– Filettatura personalizzata: Nessuna
– Temperatura ambiente: da -20 a 80 °C
– Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Conformità LABS (PWIS): VDMA24364-B1/B2-L
– Energia d’impatto nelle posizioni finali: 1 J
– Massa in movimento per 0 mm di corsa: 60 g
– Peso base per 0 mm di corsa: 265 g
– Tipo di montaggio: Con foro passante, tramite filettatura femmina, con accessori
– Nota sui materiali: Conforme RoHS
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Materiale dell’asta del pistone: Acciaio ad alta lega
– Posizione di montaggio: Opzionale
– Estremità dell’asta del pistone: Filettatura maschio
– Simbolo: 992,970
– Modalità di funzionamento: Doppio effetto
– Nota sul mezzo operativo e pilota: Funzionamento lubrificato possibile (in tal caso, il funzionamento lubrificato sarà sempre richiesto)
– Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
