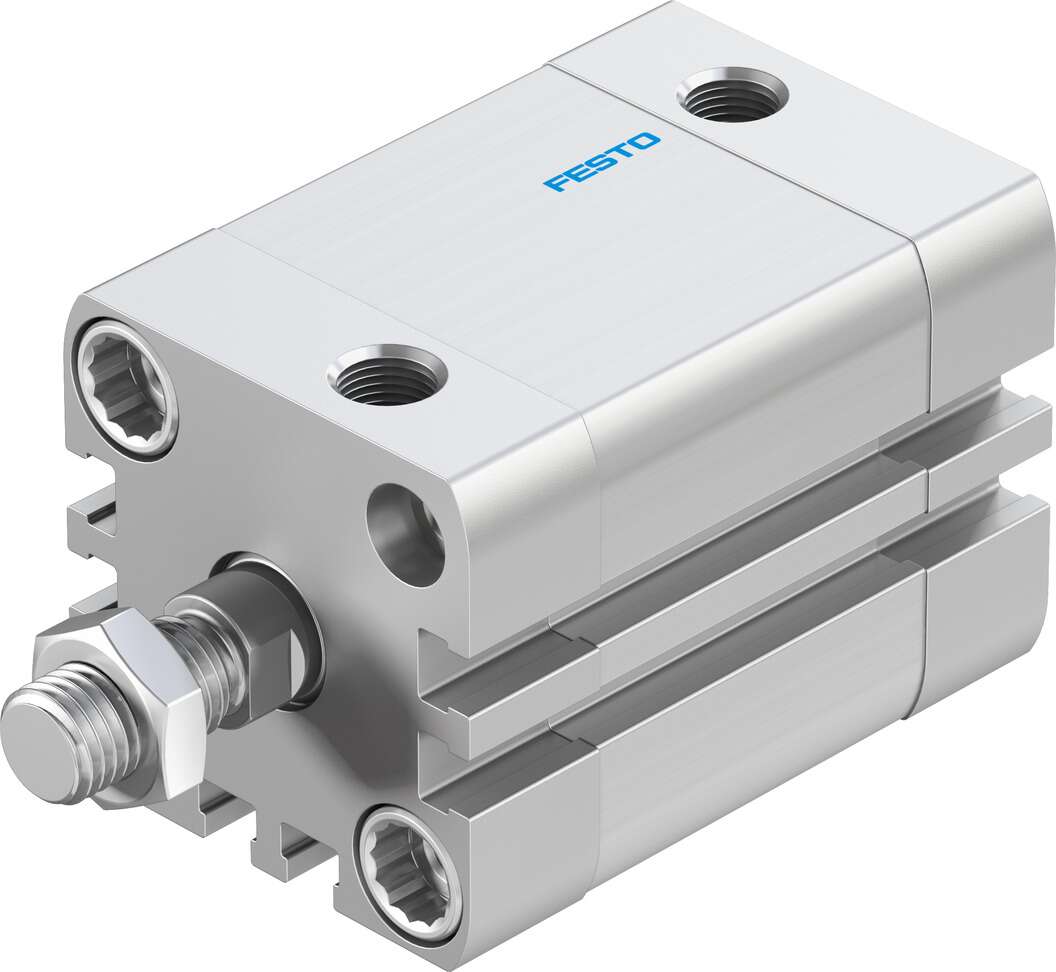

FESTO 572658

Ecco la scheda tecnica del prodotto FESTO 572658:

Descrizione del Prodotto

Il cilindro pneumatico compatto FESTO 572658, modello ADN-32-25-A-PPS-A, è progettato secondo gli standard ISO 21287. Offre una soluzione efficiente in termini di spazio, richiedendo fino al 50% in meno di spazio di installazione rispetto ai cilindri ISO 15552. Con un diametro del pistone di 32 mm e una corsa di 25 mm, fornisce una forza teorica di 483 N a 6 bar in avanzamento. Il cilindro a doppio effetto è dotato di ammortizzazione pneumatica auto-regolante di fine corsa per un funzionamento fluido. Il pistone magnetico consente il rilevamento della posizione, migliorando le capacità di controllo. Il design del cilindro assicura buone prestazioni operative e una lunga durata, rendendolo adatto a diverse applicazioni industriali.

Specifiche Tecniche

– Serie: ADN
– Diametro del pistone: 32 mm
– Corsa: 25 mm
– Forza massima: 415 N in ritorno / 483 N in avanzamento
– Azione del cilindro: Doppio effetto
– Connessione pneumatica: G1/8
– Filettatura dello stelo del pistone: M10 x 1,25
– Pressione di esercizio: 1,5 a 10 bar
– Temperatura di esercizio: da -20 a 80 °C
– Ammortizzazione: Ammortizzazione pneumatica auto-regolante (PPS)
– Tipo di montaggio: Fori passanti
– Materiale: Lega di alluminio forgiato
– Finitura: Anodizzato liscio
– Dimensioni: 47 mm (L) x 47 mm (A)
– Conformità agli standard: ISO 21287
– Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
– Materiale delle guarnizioni: TPE-U(PUR)
– Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Rilevamento della posizione: Per sensori di prossimità
– Energia d’impatto nelle posizioni finali: 1 J
– Lunghezza dell’ammortizzazione: 4 mm
– Massa mobile per 0 mm di corsa: 60 g
– Massa mobile aggiuntiva per 10 mm di corsa: 9 g
– Peso base per 0 mm di corsa: 265 g
– Peso aggiuntivo per 10 mm di corsa: 30 g
– Tipo di montaggio: Con fori passanti, con filettatura femmina, con accessori
– Nota sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Pressione di esercizio: 0,15 MPa a 1 MPa (1,5 bar a 10 bar)
– Temperatura ambiente: da -20 °C a 80 °C
– Forza teorica a 6 bar, corsa di ritorno: 415 N
– Forza teorica a 6 bar, corsa di avanzamento: 483 N
– Classe di resistenza alla corrosione CRC: 2 – Stress da corrosione moderato
– Conformità LABS (PWIS): VDMA24364-B1/B2-L
– Energia d’impatto nelle posizioni finali: 1 J
– Lunghezza dell’ammortizzazione: 4 mm
– Tipo di montaggio: Con fori passanti, con filettatura femmina, con accessori
– Connessione pneumatica: G1/8
– Nota sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Conformità agli standard: ISO 21287
– Posizione di montaggio: Qualsiasi
– Rilevamento della posizione: Per sensori di prossimità
– Varianti: Stelo del pistone su un lato
– Pressione di esercizio: 0,15 MPa a 1 MPa (1,5 bar a 10 bar)
– Temperatura ambiente: da -20 °C a 80 °C
– Energia d’impatto nelle posizioni finali: 1 J
– Lunghezza dell’ammortizzazione: 4 mm
– Forza teorica a 6 bar, corsa di ritorno: 415 N
– Forza teorica a 6 bar, corsa di avanzamento: 483 N
– Massa mobile per 0 mm di corsa: 60 g
– Massa mobile aggiuntiva per 10 mm di corsa: 9 g
– Peso base per 0 mm di corsa: 265 g
– Peso aggiuntivo per 10 mm di corsa: 30 g
– Tipo di montaggio: Con fori passanti, con filettatura femmina, con accessori
– Connessione pneumatica: G1/8
– Nota sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Conformità agli standard: ISO 21287
– Posizione di montaggio: Qualsiasi
– Rilevamento della posizione: Per sensori di prossimità
– Varianti: Stelo del pistone su un lato
– Pressione di esercizio: 0,15 MPa a 1 MPa (1,5 bar a 10 bar)
– Temperatura ambiente: da -20 °C a 80 °C
– Energia d’impatto nelle posizioni finali: 1 J
– Lunghezza dell’ammortizzazione: 4 mm
– Forza teorica a 6 bar, corsa di ritorno: 415 N
– Forza teorica a 6 bar, corsa di avanzamento: 483 N
– Massa mobile per 0 mm di corsa: 60 g
– Massa mobile aggiuntiva per 10 mm di corsa: 9 g
– Peso base per 0 mm di corsa: 265 g
– Peso aggiuntivo per 10 mm di corsa: 30 g
– Tipo di montaggio: Con fori passanti, con filettatura femmina, con accessori
– Connessione pneumatica: G1/8
– Nota sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Conformità agli standard: ISO 21287
– Posizione di montaggio: Qualsiasi
– Rilevamento della posizione: Per sensori di prossimità
– Varianti: Stelo del pistone su un lato
– Pressione di esercizio: 0,15 MPa a 1 MPa (1,5 bar a 10 bar)
– Temperatura ambiente: da -20 °C a
