FESTO 574335

Nome del prodotto

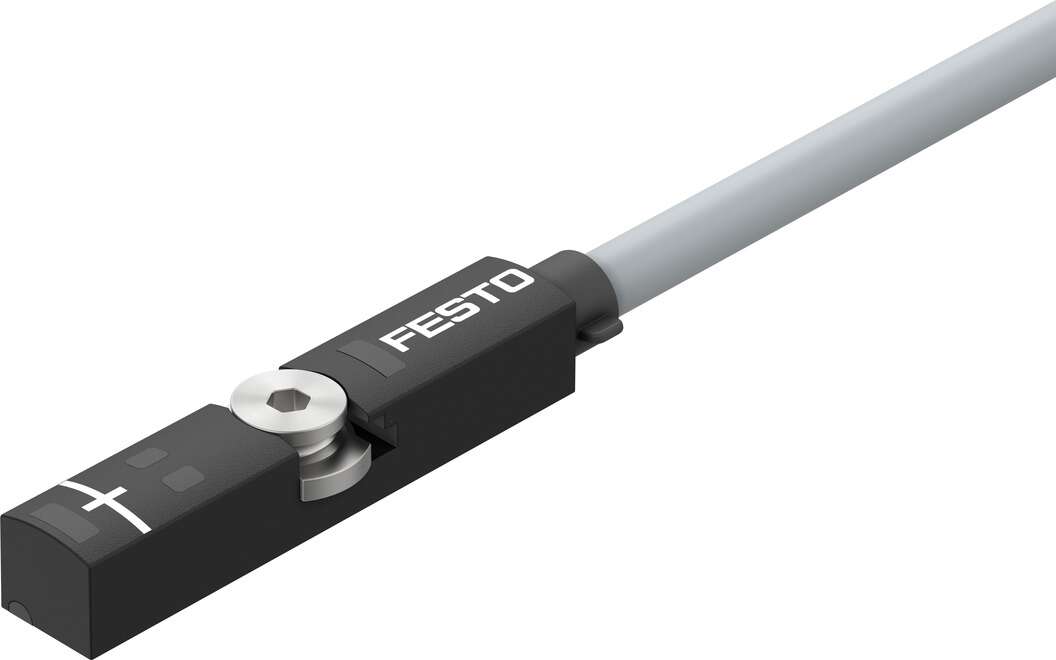

Festo SMT-8M-A-PS-24V-E-2,5-OE

Codice prodotto

574335

Descrizione

Sensore di prossimità magnetoresistivo per scanalatura a T, inseribile dall’alto.

Caratteristiche principali

Il sensore SMT-8M-A-PS-24V-E-2,5-OE è progettato per il rilevamento preciso della posizione in applicazioni industriali. Grazie al suo design compatto e alla facilità di installazione, è ideale per l’uso in spazi ristretti. La sua resistenza agli oli e la conformità agli standard internazionali ne garantiscono l’affidabilità in ambienti difficili.

Specifiche tecniche

– Principio di misurazione: Magnetoresistivo
– Uscita di commutazione: PNP
– Funzione dell’elemento di commutazione: Contatto normalmente aperto (NO)
– Intervallo di tensione operativa DC: 5 V … 30 V
– Tensione operativa nominale DC: 24 V
– Corrente di uscita massima: 100 mA
– Frequenza di commutazione massima: 180 Hz
– Tempo di accensione: ≤ 1,3 ms
– Tempo di spegnimento: ≤ 1,4 ms
– Ripetibilità: 0,2 mm
– Temperatura ambiente: -40 °C … 85 °C
– Temperatura ambiente con installazione di cavo flessibile: -20 °C … 85 °C
– Grado di protezione: IP65, IP68, IP69K
– Materiale della custodia: PA rinforzato, acciaio inossidabile ad alta lega
– Colore della custodia: Nero
– Indicazione dello stato di commutazione: LED giallo
– Indicazione della riserva di funzionamento: LED arancione

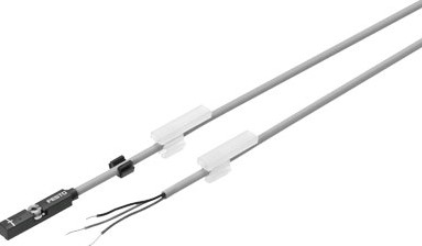

– Connessione elettrica: Cavo con estremità aperta, 3 fili, lunghezza 2,5 m
– Materiale della guaina del cavo: TPE-U(PUR)
– Colore della guaina del cavo: Grigio
– Caratteristiche del cavo: Adatto per catene portacavi e applicazioni robotiche
– Posizione di montaggio: Qualsiasi
– Tipo di montaggio: Inseribile nella scanalatura dall’alto, fissato con vite
– Coppia di serraggio massima: 0,6 Nm
– Peso del prodotto: 29,1 g
– Conformità CE: Secondo la direttiva EMC dell’UE, secondo la direttiva RoHS dell’UE
– Certificazioni: Marchio RCM, c UL us – Listed (OL)
– Caratteristiche speciali: Resistente all’olio
– Informazioni sui materiali: Conforme RoHS, privo di alogeni, privo di rame e PTFE
– Standard di riferimento: EN 60947-5-2
– KC-mark: KC-EMV
– Simbolo: 991152
– Variabile misurata: Posizione
– Protezione contro il cortocircuito: Sì
– Protezione contro il sovraccarico: Disponibile
– Protezione contro l’inversione di polarità: Per tutte le connessioni elettriche
– Condizioni di prova del cavo: Resistenza alla flessione: secondo standard Festo, Catena portacavi: 5 milioni di cicli, raggio di curvatura 28 mm, Resistenza alla torsione: > 300.000 cicli, ±270°/0,1 m
– Conformità LABS (PWIS): VDMA24364-B2-L
– Classe di camera bianca: Classe 4 secondo ISO 14644-1
– Idoneità per la produzione di batterie Li-ion: I metalli con più dell’1% di rame, zinco o nichel in massa sono esclusi dall’uso. Eccezioni sono il nichel nell’acciaio, superfici nichelate chimicamente, circuiti stampati, cavi, connettori elettrici e bobine

Applicazioni

Il sensore SMT-8M-A-PS-24V-E-2,5-OE è ideale per il rilevamento della posizione in cilindri pneumatici con scanalatura a T. La sua resistenza agli oli e il grado di protezione IP69K lo rendono adatto per ambienti industriali difficili, inclusi quelli con presenza di liquidi e polveri.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
