FESTO 574430

Descrizione del prodotto

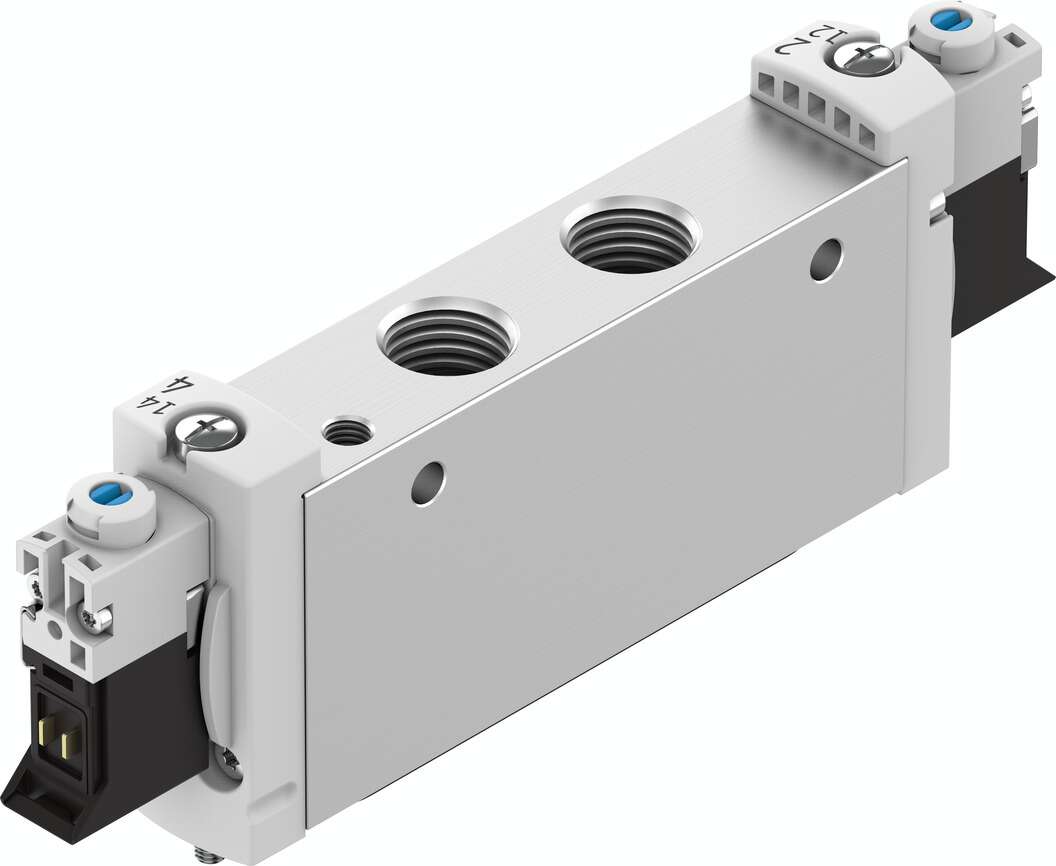

La valvola elettropneumatica Festo VUVG-L18-B52-T-G14-1P3 (codice prodotto 574430) è una valvola 5/2 bistabile progettata per applicazioni pneumatiche che richiedono un controllo affidabile del flusso d’aria.

Caratteristiche principali

– **Funzione della valvola**: 5/2 bistabile

– **Tipo di attuazione**: Elettrica

– **Dimensione della valvola**: 18 mm

– **Portata nominale**: 1.380 l/min

– **Pressione di esercizio**: da 1,5 a 8 bar

– **Principio di tenuta**: Tenuta morbida

– **Posizione di montaggio**: Qualsiasi

– **Temperatura ambiente**: da -5 °C a 60 °C

– **Connessioni pneumatiche**: G1/4 per tutte le porte (1, 2, 3, 4, 5)

– **Materiale del corpo**: Lega di alluminio forgiato

– **Materiale delle guarnizioni**: HNBR, NBR

– **Classe di protezione**: IP40, IP65 con presa

– **Certificazioni**: Marchio RCM, c UL us – Riconosciuto (OL)

Specifiche tecniche

– **Dimensione nominale**: 7,3 mm

– **Tempo di commutazione inversione**: 11 ms

– **Alimentazione dell’aria pilota**: Interna

– **Sovrapposizione**: Sovrapposizione positiva

– **Ciclo di lavoro**: 100%

– **Impulso di test positivo massimo con segnale 0**: 700 µs

– **Impulso di test negativo massimo con segnale 1**: 900 µs

– **Dati caratteristici della bobina**: 24 V DC: 1,0 W

– **Fluttuazioni di tensione ammissibili**: +/- 10%

– **Mezzo di esercizio**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Classe di resistenza alla corrosione CRC**: 2 – Stress da corrosione moderata

– **Temperatura del mezzo**: da -5 °C a 60 °C

– **Connessione elettrica**: Tramite piastra di collegamento elettrico

– **Tipo di montaggio**: Con fori passanti, opzionalmente su guida di montaggio

– **Conformità RoHS**: Conforme

Applicazioni

Questa valvola è ideale per sistemi pneumatici che richiedono un controllo preciso e affidabile del flusso d’aria, come in applicazioni industriali di automazione, macchinari per l’assemblaggio e sistemi di movimentazione.

Nota

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le linee guida del produttore per l’installazione, l’uso e la manutenzione. È possibile utilizzare aria lubrificata; tuttavia, una volta iniziata la lubrificazione, è necessario mantenerla costante.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Festo.
