FESTO 575250

Descrizione del Prodotto

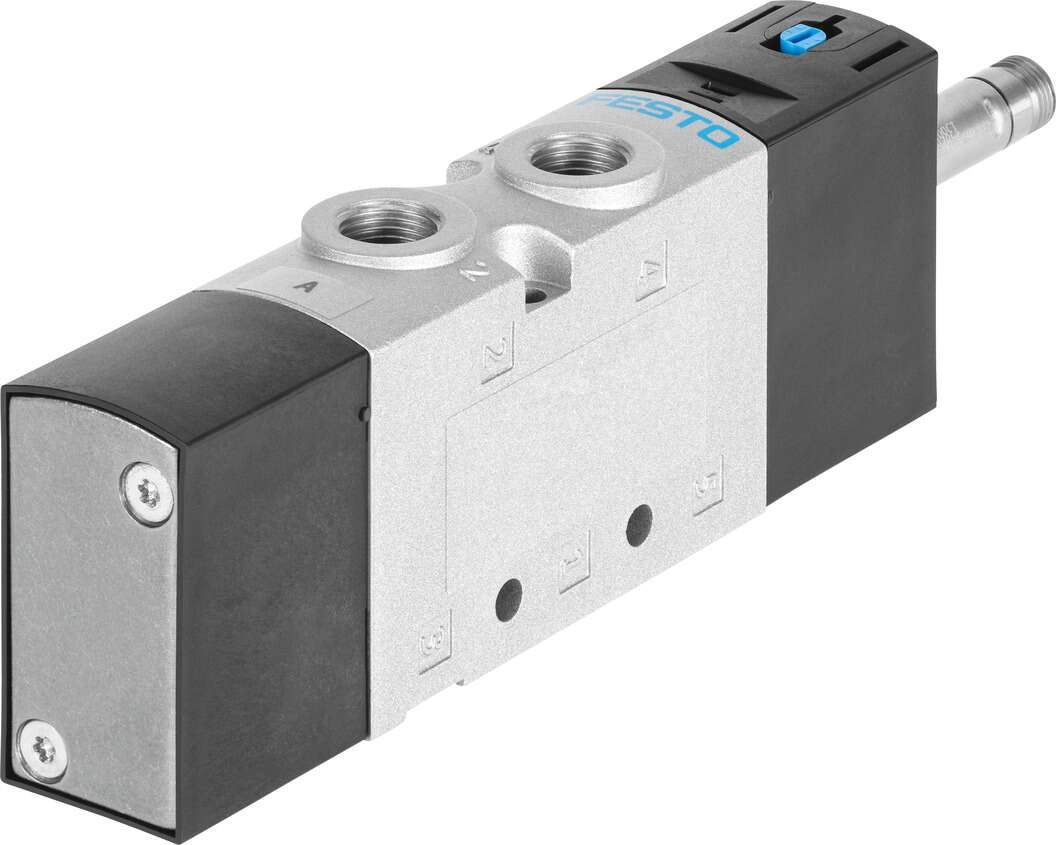

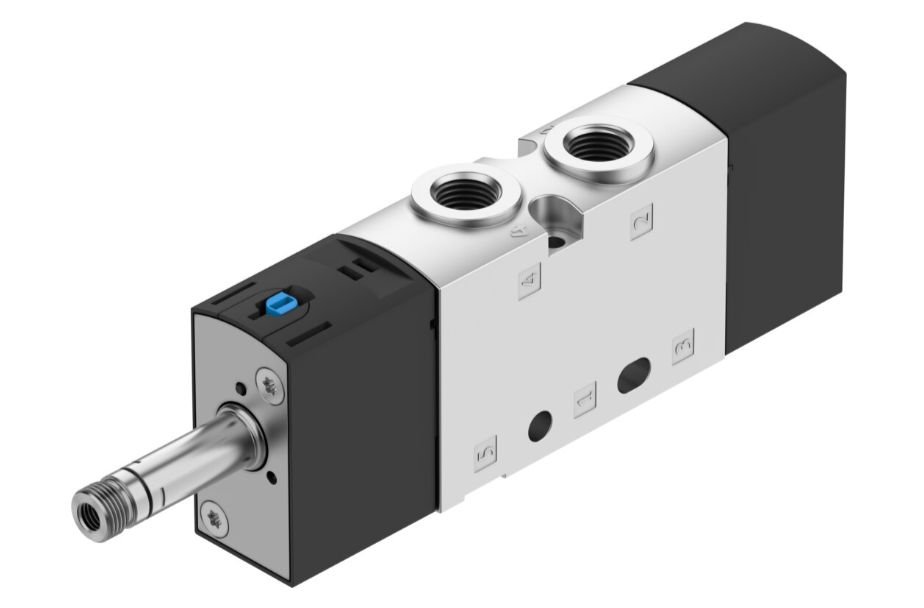

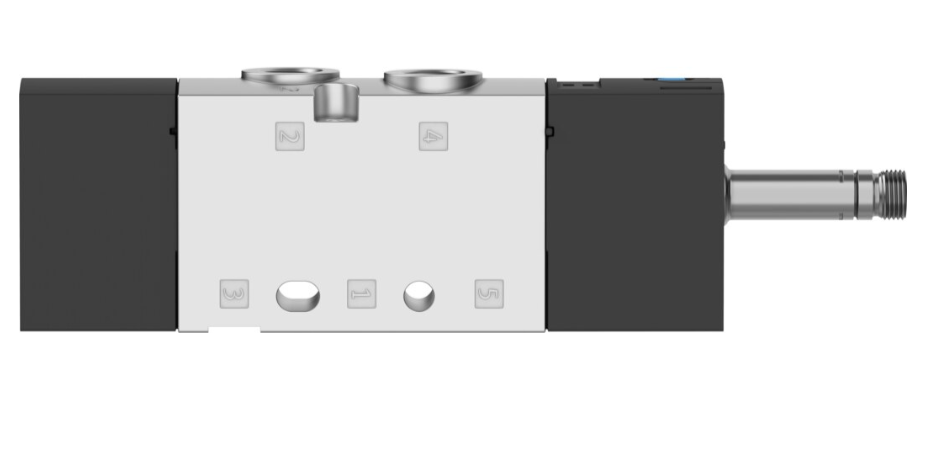

La valvola elettromagnetica Festo modello VUVS-L20-M52-MD-G18-F7 (codice prodotto 575250) è progettata per applicazioni pneumatiche industriali, offrendo un controllo affidabile del flusso d’aria.

Caratteristiche Principali

– **Funzione della valvola**: 5/2 monostabile

– **Tipo di azionamento**: Elettrico

– **Dimensione della valvola**: 21 mm

– **Portata nominale standard**: 700 l/min

– **Pressione di esercizio**: da 2,5 a 10 bar

– **Principio di tenuta**: Tenuta morbida

– **Posizione di montaggio**: Qualsiasi

– **Tipo di pilotaggio**: Pilotata internamente

– **Materiale del corpo**: Alluminio pressofuso verniciato

– **Materiale delle guarnizioni**: HNBR, NBR

– **Materiale del pistone**: Lega di alluminio forgiato

– **Materiale delle viti**: Acciaio zincato

– **Peso del prodotto**: 183 g

Specifiche Tecniche

– **Larghezza nominale**: 5,7 mm

– **Funzione di scarico**: Con possibilità di regolazione

– **Azionamento manuale**: A scatto, non a scatto

– **Sovrapposizione**: Sovrapposizione positiva

– **Valore b**: 0,35

– **Valore C**: 2,9 l/sbar

– **Tempo di commutazione ON**: 12 ms

– **Tempo di commutazione OFF**: 44 ms

– **Impulso di prova massimo positivo con segnale 0**: 1.900 µs

– **Impulso di prova massimo negativo con segnale 1**: 2.700 µs

– **Mezzo operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

– **Temperatura del mezzo**: da -10 °C a 60 °C

– **Temperatura ambiente**: da -10 °C a 60 °C

– **Resistenza alle vibrazioni**: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Resistenza agli urti**: Test con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Classe di resistenza alla corrosione CRC**: 2 – Stress da corrosione moderato

Connessioni Pneumatiche

– **Connessione pneumatica 1**: G1/8

– **Connessione pneumatica 2**: G1/8

– **Connessione pneumatica 3**: G1/8

– **Connessione pneumatica 4**: G1/8

– **Connessione pneumatica 5**: G1/8

– **Connessione di scarico pilota 84**: M5

Certificazioni

– **Approvazione**: c UL us – Riconosciuto (OL)

– **Conformità RoHS**: Conforme

Note Aggiuntive

– **Montaggio**: Con fori passanti, opzionalmente su guida di montaggio

– **Funzionamento lubrificato**: Possibile (richiesto per operazioni successive)

– **Direzione del flusso**: Non reversibile

Dimensioni

– **Lunghezza**: 141,2 mm

– **Altezza**: 46,7 mm

– **Larghezza**: 21,1 mm

Applicazioni Tipiche

Questa valvola è ideale per applicazioni industriali che richiedono un controllo preciso del flusso d’aria in sistemi pneumatici, garantendo affidabilità e lunga durata operativa.
