FESTO 8035533

Descrizione del Prodotto

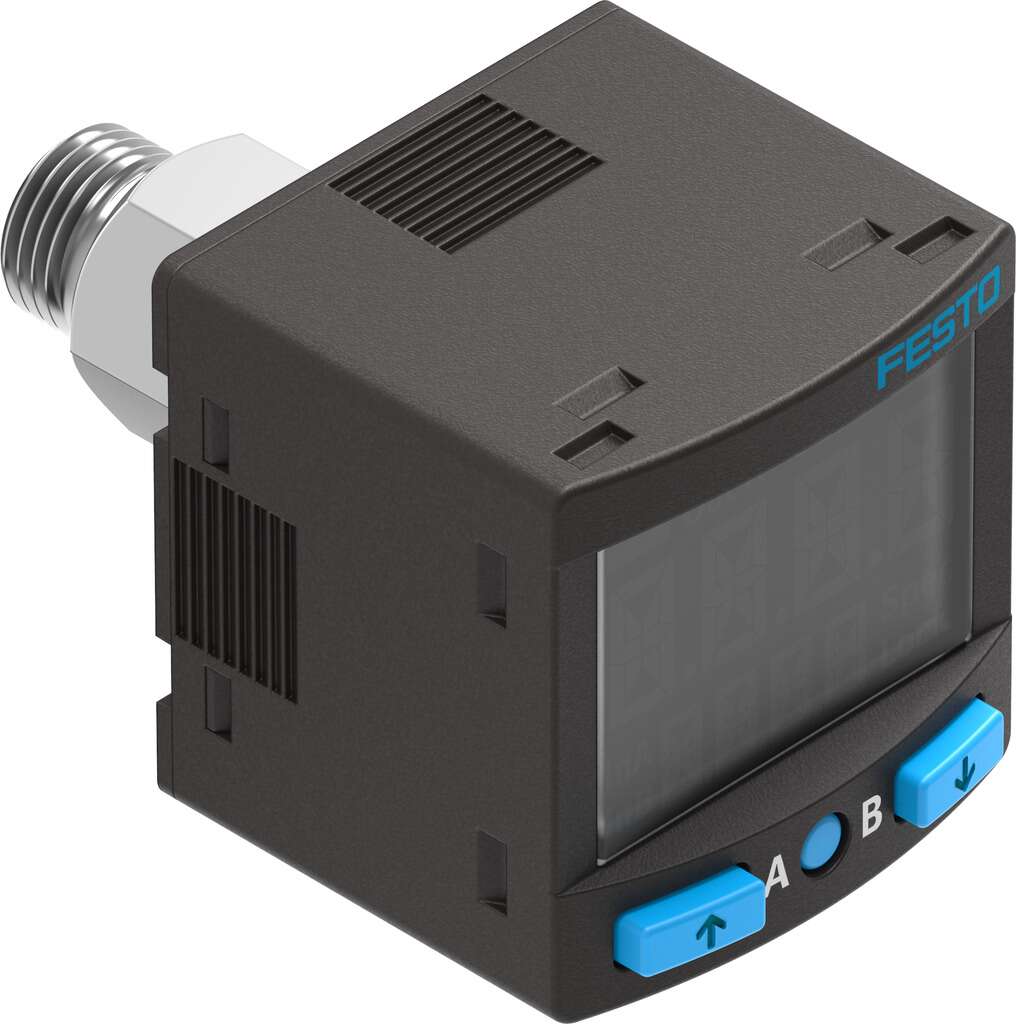

Il sensore di pressione FESTO SPAN-P10R-G18M-PNLK-PNVBA-L1 (codice 8035533) è progettato per monitorare l’aria compressa e gas non corrosivi. Grazie al suo design compatto, è adatto a diverse applicazioni industriali. Utilizza una cella di misura piezoresistiva per la misurazione della pressione relativa, trasmettendo il valore misurato al sistema di controllo come segnale di commutazione, segnale analogico o tramite IO-Link, a seconda della variante e dei parametri selezionati.

Specifiche Tecniche

– Metodo di Misura: Piezoresistivo
– Campo di Misura: 0 – 10 bar
– Tempo di Risposta: 3 ms
– Tipo di Uscita: 2 x PNP/NPN commutabili
– Tensione di Alimentazione: 15 – 30 V DC
– Corrente Massima di Uscita: 100 mA
– Connessione Pneumatica: Filetto maschio G1/8, filetto femmina M5
– Grado di Protezione: IP40
– Temperatura di Funzionamento: 0 – 50 °C
– Tipo di Montaggio: Montaggio a pannello frontale
– Condizioni Ambientali: Classe di resistenza alla corrosione 2

Caratteristiche Principali

– Misurazione di pressione e vuoto
– 13 gamme di misura della pressione
– Unità di pressione comuni
– Design compatto 30 x 30 mm
– Peso ridotto con QS4
– Display chiaro a 2 linee
– Cornice del display configurabile in rosso
– Navigazione intuitiva del menu
– Connettore L1 per una rapida messa in servizio
– Adattatori elettrici M8 per massima flessibilità
– Connettore rapido QS4
– Diverse funzioni di commutazione
– Porta di alimentazione a pressione relativa

Certificazioni

– Marchio RCM
– c UL us – Listed (OL)
– Certificato CE secondo la Direttiva EMC dell’UE e la Direttiva RoHS dell’UE
– Marchio KC-EMV
– Punto di assegnazione certificato: UL E322346

Materiali

– Materiale della Custodia: PA rinforzato
– Materiali a Contatto con il Fluido: FPM, NBR, PA rinforzato, Ottone nichelato

Opzioni di Uscita

– Uscita Analogica: 0 – 10 V, 4 – 20 mA, 1 – 5 V
– Resistenza di Carico Massima per Uscita in Corrente: 500 Ohm
– Resistenza di Carico Minima per Uscita in Tensione: 20 kOhm
– Resistenza al Cortocircuito: Sì

Protocollo di Comunicazione

– IO-Link Versione: Device V 1.1
– Profilo: Smart sensor profile
– Classi di Funzione: Teach channel, Diagnosi, Identificazione, Canale dati binari (BDC), Variabili dei dati di processo (PDV)
– Modalità di Comunicazione: COM2 (38,4 kBaud)
– Supporto Modalità SIO: Sì
– Tipo di Porta: A
– Larghezza dei Dati di Processo IN: 2 Byte
– Contenuto dei Dati di Processo IN: 14 bit PDV (misurazione della pressione), 2 bit BDC (monitoraggio della pressione)
– Tempo di Ciclo Minimo: 3 ms
– Memoria Dati Necessaria: 500 Byte

Opzioni di Impostazione

– IO-Link
– Teach-In
– Tramite Display e Pulsanti

Protezione Antimanomissione

– IO-Link
– Codice PIN

Intervallo di Impostazione del Valore di Soglia

0 – 100%

Intervallo di Impostazione dell’Isteresi

0 – 90%

Classe di Resistenza alla Corrosione

2 – Stress da corrosione moderato

Conformità

RoHS

Dimensioni e Peso

– Dimensioni: 30 x 30 mm
– Peso: 46 g

Unità di Misura Visualizzabili

MPa, bar, inchH2O, inchHg, kPa, kgf/cm², mbar, mmHg, psi

Temperatura del Fluido

0 – 50 °C

Temperatura Ambiente

0 – 50 °C

Precisione

±1,5% FS

Ripetibilità

±0,3% FS

Coefficiente di Temperatura

±0,05% FS/K

Posizione di Montaggio

Qualsiasi

Protezione Contro l’Inversione di Polarità

Per tutte le connessioni elettriche

Display

LCD retroilluminato

Grado di Protezione

IP40

Classe Cleanroom

Classe 4 secondo ISO 14644-1

Compatibilità con la Produzione di Batterie al Litio-Ione

Non è consentito l’uso di metalli con contenuto di rame, zinco o nichel superiore all’1% in peso. Fanno eccezione il nichel nell’acciaio, le superfici nichelate chimicamente, i circuiti stampati, i cavi, i connettori elettrici e le bobine.

Conformità LABS

VDMA24364-B1/B2-L

Accessori

Adattatori elettrici M8, connettore rapido QS4, supporti per montaggio a parete/piano

Documentazione

– Scheda Tecnica: [Link alla scheda tecnica]
– Manuale d’Uso: [Link al manuale d’uso]
– Dichiarazione di Conformità CE: [Link alla dichiarazione di conformità]

Note

Per ulteriori informazioni, consultare la documentazione fornita o contattare il supporto tecnico FESTO.
