FESTO 8047615

Descrizione del Prodotto

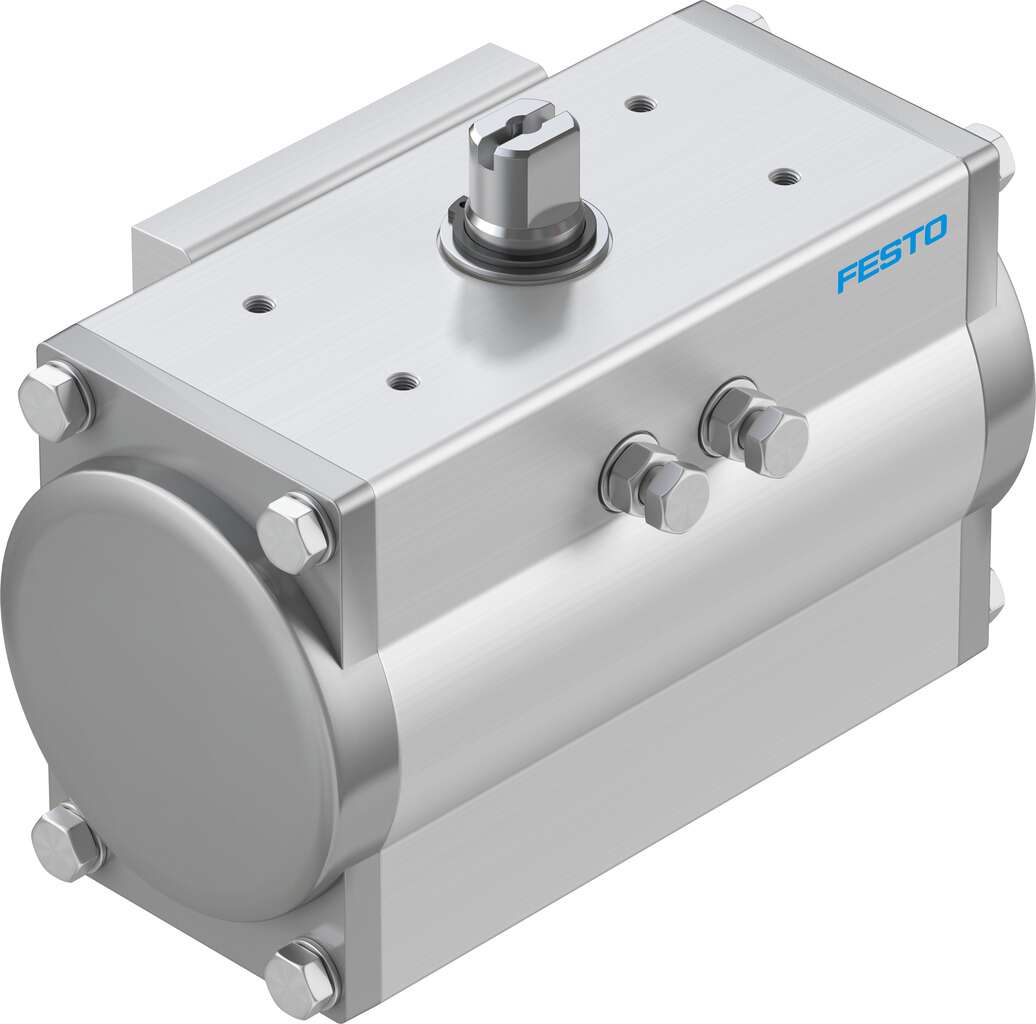

Il DFPD-40-RP-90-RD-F0507 è un attuatore pneumatico rotativo a doppio effetto progettato per applicazioni industriali che richiedono un movimento di rotazione di 90 gradi. Utilizza un meccanismo a cremagliera e pignone per garantire una coppia costante su tutto l’angolo di rotazione. È ideale per l’automazione di valvole a farfalla, valvole a sfera e serrande. ([directpneumatics.com](https://www.directpneumatics.com/2774976/product/festo-8047615?utm_source=openai))

Specifiche Tecniche

• Serie: DFPD
• Codice Prodotto: 8047615
• Designazione: DFPD-40-RP-90-RD-F0507
• Tipo di Funzionamento: Doppio effetto
• Angolo di Rotazione: 90°
• Coppia Nominale: 38,3 Nm
• Pressione di Esercizio: 2 – 8 bar
• Pressione Nominale di Esercizio: 5,5 bar
• Temperatura di Esercizio: -20°C a +80°C
• Materiale del Corpo: Lega di alluminio forgiato, anodizzato
• Materiale del Pistone: Alluminio pressofuso
• Materiale delle Guarnizioni: NBR
• Materiale dell’Albero: Acciaio nichelato
• Connessione Pneumatica: G1/8
• Interfaccia per Valvole: ISO 5211
• Interfaccia per Posizionatori e Sensori di Posizione: VDI/VDE 3845, dimensione AA 1
• Classe di Protezione dalla Corrosione (CRC): 2 (Stress da corrosione moderato)
• Certificazioni ATEX: II 2G Ex h IIC T4 Gb X per gas; II 2D Ex h IIIC T105°C Db X per polveri
• Certificazioni SIL: Fino a SIL 2 in modalità Low Demand; fino a SIL 3 in architettura ridondante
• Consumo d’Aria per Ciclo a 6 bar: 3,4 litri
• Peso del Prodotto: 1,882 kg

Caratteristiche Principali

• Meccanismo a cremagliera e pignone per una coppia costante su tutto l’angolo di rotazione.
• Design compatto e modulare adatto a diverse configurazioni di molla per applicazioni specifiche.
• Interfacce conformi agli standard ISO 5211 e VDI/VDE 3845 per una facile integrazione con valvole e accessori.
• Adatto per l’automazione di valvole a farfalla, valvole a sfera e serrande in settori come il trattamento delle acque, l’industria farmaceutica e l’automazione dei processi.
• Ampio intervallo di temperatura di esercizio da -20°C a +80°C, rendendolo adatto per ambienti industriali variabili.
• Certificazioni ATEX per l’uso in ambienti con rischio di esplosione.
• Certificazioni SIL per applicazioni che richiedono livelli di integrità della sicurezza specifici.

Applicazioni Tipiche

• Automazione di valvole a farfalla e a sfera.
• Controllo di serrande in sistemi HVAC.
• Processi industriali nel settore del trattamento delle acque e delle acque reflue.
• Applicazioni nell’industria farmaceutica e alimentare.

Documentazione

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
