FESTO 8047678

Nome del prodotto

Festo NEBV-Z4WA2L-R-E-10-N-LE2-S1

Codice articolo

8047678

Descrizione

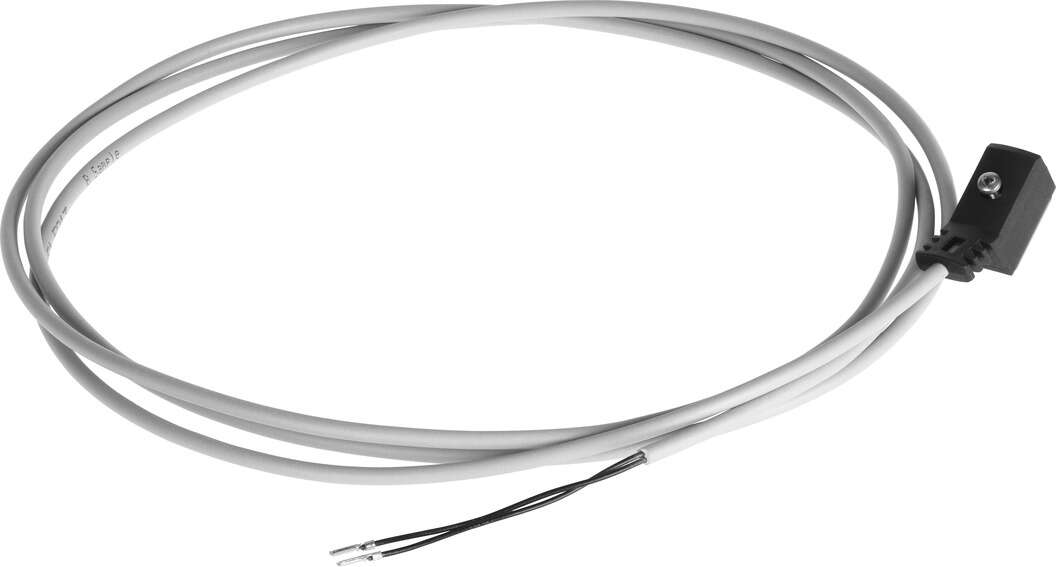

Cavo di collegamento con connettore angolato e LED di segnalazione giallo, lunghezza 10 metri, adatto per l’uso in catene portacavi.

Caratteristiche principali

• Indicazione dello stato del segnale: LED giallo
• Funzioni aggiuntive: Riduzione della corrente di mantenimento, circuito di protezione
• Design del cavo: Senza portatarghetta
• Frequenza di connessione: 50
• Peso del prodotto: 170 g

Connessione elettrica 1

• Funzione: Lato dispositivo di campo
• Design: Angolato
• Tipo di connessione: Presa
• Uscita cavo: Angolata
• Tecnologia di connessione: Schema di connessione ZC, vite metrica
• Numero di pin/conduttori: 2
• Pin/conduttori utilizzati: 2
• Tipo di montaggio: Su elettrovalvola con vite centrale M2

Connessione elettrica 2

• Funzione: Lato controllo
• Tipo di connessione: Cavo
• Tecnologia di connessione: Estremità aperta
• Numero di pin/conduttori: 2
• Pin/conduttori utilizzati: 2

Specifiche elettriche

• Intervallo di tensione operativa DC: 20,4 – 26,4 V
• Tensione operativa nominale DC: 24 V
• Resistenza alla tensione di picco: 2,4 kV
• Protezione contro l’inversione di polarità: Bipolare

Caratteristiche del cavo

• Lunghezza: 10 m
• Proprietà: Adatto per catene portacavi
• Diametro: 2,9 mm ± 0,1 mm
• Struttura: 2×0,14 mm²
• Raggio di curvatura per posa mobile: ≥ 29 mm

Condizioni ambientali

• Temperatura ambiente: -10°C – 50°C
• Grado di protezione: IP65 (in condizioni montate)

Materiali

• Guaina del cavo: TPE-U(PUR), colore grigio
• Alloggiamento: TPE-U(PU), colore nero
• Contatti elettrici: Lega di rame stagnata
• Viti: Acciaio inossidabile
• Guaina isolante: PP

Certificazioni

• Marcatura CE: Conforme alla Direttiva EMC dell’UE, conforme alla Direttiva RoHS dell’UE
• Conformità RoHS: Sì
• Classe di resistenza alla corrosione CRC: 3 – Elevata sollecitazione da corrosione

Note

• Grado di inquinamento: 3
• Conformità LABS (PWIS): VDMA24364-B2-L

Documentazione

Per ulteriori dettagli, consultare la documentazione tecnica disponibile sul sito ufficiale di Festo.
