Descrizione del Prodotto

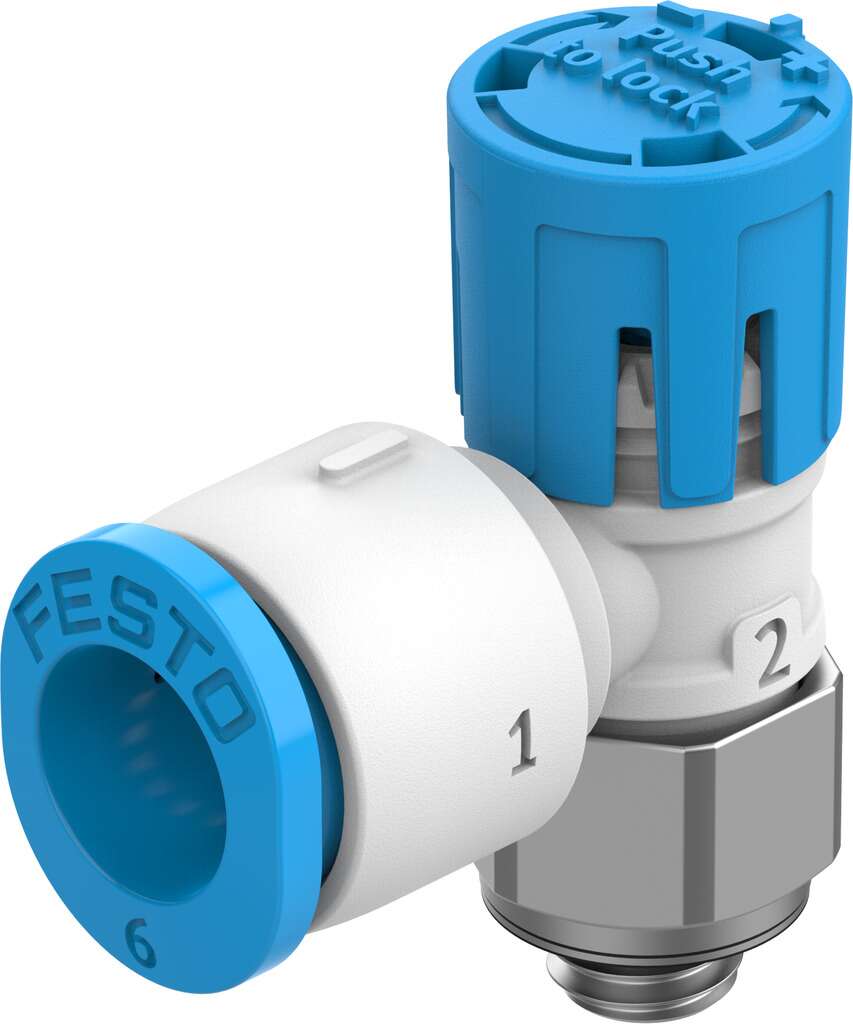

La valvola di regolazione del flusso unidirezionale Festo VFOE-LE-T-M5-Q6 (codice prodotto 8068724) è progettata per controllare il flusso dell’aria compressa in una sola direzione, consentendo un controllo preciso della velocità degli attuatori pneumatici. La sua configurazione a L e il design compatto la rendono ideale per applicazioni in spazi ristretti.
Funzione della Valvola
La valvola svolge la funzione di regolazione del flusso dell’aria di scarico con funzione di non ritorno, permettendo il passaggio libero dell’aria in una direzione e regolando il flusso nell’altra.
Connessioni Pneumatiche
Connessione pneumatica 1: QS-6 (connettore rapido per tubi da 6 mm)
Connessione pneumatica 2: Filettatura M5
Tipo di Azionamento
Manuale
Elemento di Regolazione
Manopola rotante con scatti
Tipo di Montaggio
Avvitamento
Portata Nominale Standard
In direzione di regolazione del flusso: 105 l/min
In direzione di non ritorno: 60 l/min – 105 l/min
Temperatura Ambiente
-10 °C … 60 °C
Materiale del Corpo
PBT (Polibutilentereftalato)
Posizione di Montaggio
Qualsiasi
Dimensione Chiave
9 mm
Rotabilità
360° (rotazione continua non consentita)
Pressione di Esercizio per l’Intero Intervallo di Temperatura
0,02 MPa … 1 MPa (0,2 bar … 10 bar)
Portata Standard a 6 -> 0 bar
In direzione di regolazione del flusso: 160 l/min
In direzione di non ritorno: 150 l/min – 180 l/min
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sui Fluidi Operativi e di Pilotaggio
Possibile funzionamento con lubrificazione a olio (richiesto per uso continuato)
Conformità LABS
VDMA24364 zona III
Temperatura del Fluido
-10 °C … 60 °C
Coppia di Serraggio Massima
2,4 Nm
Coppia di Serraggio Nominale
2 Nm
Tolleranza per la Coppia di Serraggio Nominale
± 20%
Peso del Prodotto
3,3 g
Nota sui Materiali
Conforme RoHS
Materiale del Coperchio
PBT
Materiale delle Guarnizioni Dinamiche
HNBR
Materiale del Bullone Filettato
Acciaio zincato
Materiale dell’Anello di Rilascio
PBT
Materiale della Guarnizione Statica
NBR
Applicazioni
Questa valvola è ideale per applicazioni in sistemi pneumatici dove è necessario un controllo preciso del flusso dell’aria di scarico, come in attuatori pneumatici, linee di assemblaggio automatizzate e altre applicazioni industriali che richiedono regolazioni accurate della velocità.
Note
Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le istruzioni di installazione e manutenzione fornite dal produttore. Assicurarsi che la valvola sia compatibile con le specifiche esigenze del sistema pneumatico in cui verrà installata.
