Descrizione del Prodotto

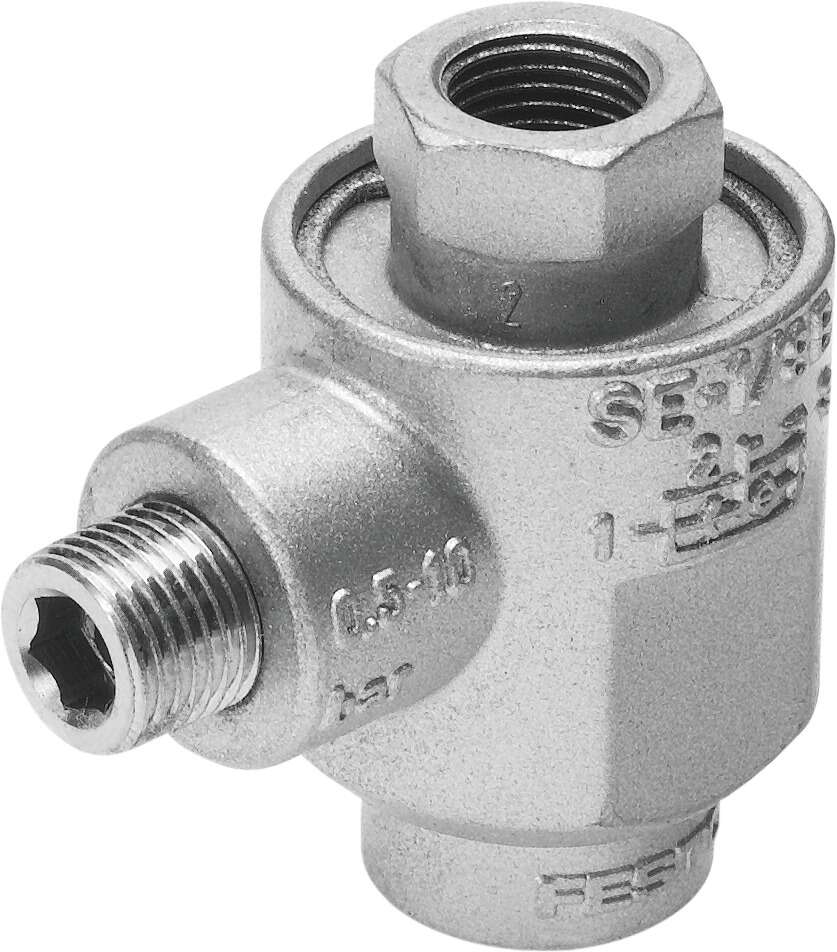

La valvola di scarico rapido Festo SE-1/8-B (codice prodotto 9685) è progettata per aumentare la velocità dei pistoni durante la corsa di ritorno nei cilindri a semplice e doppio effetto. L’aria compressa fluisce dalla valvola pilota attraverso la valvola di scarico rapido fino al cilindro. Per ottenere il massimo beneficio dalla funzione di scarico rapido, la valvola deve essere collegata direttamente alla porta del cilindro.
Specifiche Tecniche
Serie: SE
Dimensione nominale: 5 mm
Connessioni pneumatiche: G1/8 x G1/8
Pressione di esercizio: 0,5 – 10 bar
Temperatura ambiente: -20°C – 75°C
Portata nominale standard per scarico: 660 l/min
Materiale del corpo: Zinco pressofuso
Dimensioni: Altezza 40 mm
Funzione della valvola: Scarico rapido
Tipo di montaggio: Filettato
Posizione di montaggio: Qualsiasi
Fluido operativo: Aria compressa filtrata, lubrificata o non lubrificata
Materiale delle guarnizioni: NBR
Livello di pressione sonora: 100 dB(A)
Caratteristiche Principali
– Permette di ottenere velocità del pistone più elevate nella corsa di ritorno dei cilindri a semplice e doppio effetto.
– L’aria compressa fluisce dalla valvola pilota attraverso la valvola di scarico rapido fino al cilindro.
– Senza silenziatore.
– Per beneficiare della funzione di scarico rapido, la valvola deve essere collegata direttamente alla porta del cilindro.
Documentazione
Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile al seguente link: Scheda Tecnica Festo 9685
