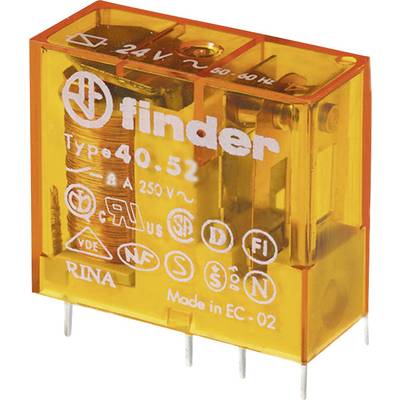

FINDER 405282300000

Descrizione del Prodotto

Il Mini Relè Finder Tipo 40.52 è un dispositivo progettato per il montaggio su circuito stampato o per l’innesto su zoccoli della Serie 95. È dotato di 2 contatti in scambio (2 CO) con una capacità di 8 A, rendendolo adatto per una vasta gamma di applicazioni industriali e commerciali.

Caratteristiche dei Contatti

– Configurazione: 2 scambi (2 CO)
– Corrente nominale: 8 A
– Corrente istantanea massima: 15 A
– Tensione nominale: 250 V AC
– Tensione massima commutabile: 400 V AC
– Carico nominale in AC1: 2000 VA
– Carico nominale in AC15 (230 V AC): 750 VA
– Portata motore monofase (230 V AC): 0,37 kW
– Potere di rottura in DC1: 30/110/220 V – 8/0,6/0,25 A
– Carico minimo commutabile: 300 mW (5 V / 5 mA)
– Materiale dei contatti: AgNi

Caratteristiche Generali

– Durata meccanica: 10 milioni di cicli
– Durata elettrica a carico nominale in AC1: 100.000 cicli
– Tempo di intervento: eccitazione 7 ms / diseccitazione 3 ms
– Isolamento tra bobina e contatti (1,2/50 µs): 6 kV (8 mm)
– Rigidità dielettrica tra contatti aperti: 1000 V AC
– Temperatura ambiente operativa: da -40°C a +85°C
– Categoria di protezione: RT II (a prova di flussante)

Dimensioni e Montaggio

– Passo: 5,0 mm
– Lunghezza terminali per montaggio su circuito stampato: 3,5 mm
– Lunghezza terminali per relè a innesto: 5,3 mm
– Compatibile con zoccoli Serie 95 per montaggio su circuito stampato o su barra DIN 35 mm (EN 60715) con terminali Push-in, a vite o a molla

Certificazioni e Conformità

– Conformità alla prova al filo incandescente secondo EN 60335-1
– Variante con contatti senza cadmio disponibile

Applicazioni Tipiche

– Quadri di controllo
– Quadri di comando e distribuzione
– Schede elettroniche
– Sistemi di apertura porte e cancelli
– Automazione industriale

Accessori Compatibili

– Zoccoli Serie 95 (9505SMA, 9505SPA)
– Moduli di segnalazione e protezione EMC Serie 99
– Moduli temporizzatori tipo 86.30

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale del prodotto fornita dal produttore.
