Descrizione del Prodotto

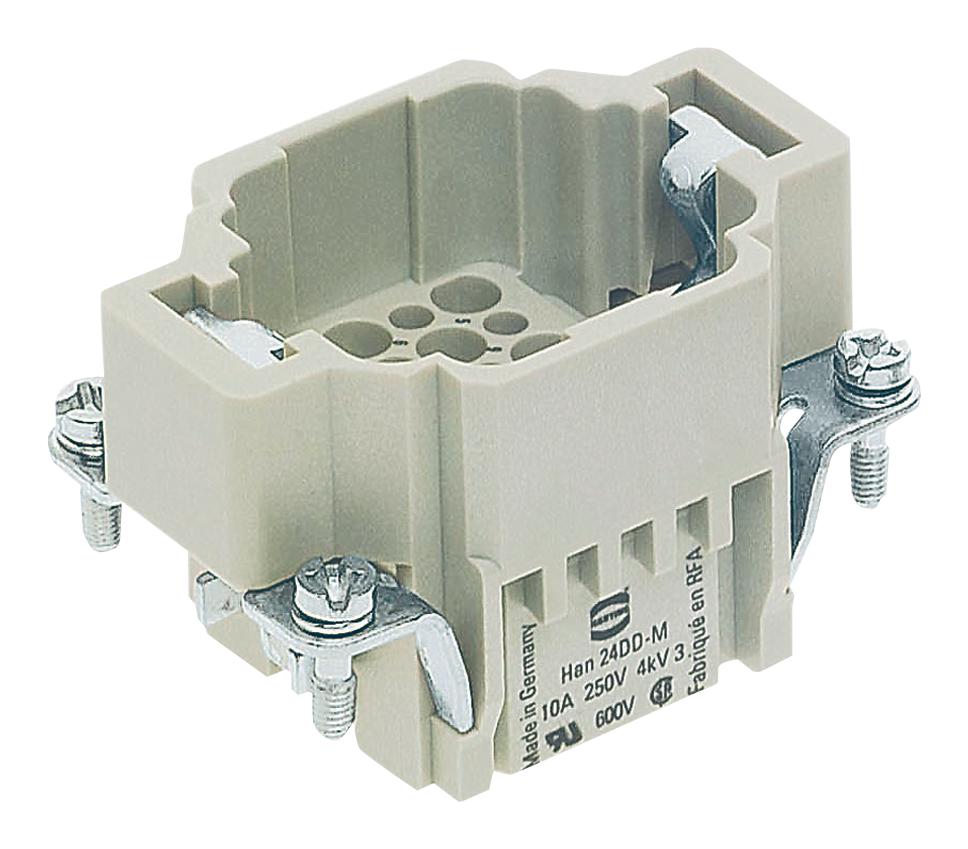

Il connettore HARTING 09162243001 è un inserto maschio della serie Han® 24 DD HMC (High Mating Cycles) di dimensione 6B, progettato per applicazioni industriali che richiedono elevata durabilità e affidabilità. È adatto per l’uso con cappucci e custodie della serie Han® B HMC.
Caratteristiche Principali
– Numero di contatti: 24 + PE (terra)
– Corrente nominale: 10A
– Tensione nominale: 250V
– Tensione di impulso nominale: 4kV
– Grado di inquinamento: 3
– Temperatura operativa: da -40°C a +125°C
– Cicli di accoppiamento: ≥ 10.000
– Materiale dell’inserto: policarbonato
– Classe di infiammabilità: UL94 V-0
– Metodo di terminazione: crimpatura (contatti da ordinare separatamente)
Applicazioni
Ideale per applicazioni industriali che richiedono connettori robusti con elevata resistenza ai cicli di accoppiamento.
Note
I contatti di crimpatura devono essere ordinati separatamente.
Specifiche Tecniche
– Gamma di prodotti: Han DD HMC
– Tipo di connettore: Inserto
– Dimensione del guscio rettangolare: 6B
– Tipo di contatto: Pin di crimpatura (contatti non forniti)
– Numero di contatti: 24 + PE
– Genere: Maschio
– Corrente nominale: 10A
– Tensione nominale: 250V
– Tensione di impulso nominale: 4kV
– Grado di inquinamento: 3
– Temperatura operativa: da -40°C a +125°C
– Cicli di accoppiamento: ≥ 10.000
– Materiale dell’inserto: Policarbonato
– Classe di infiammabilità: UL94 V-0
– Metodo di terminazione: Crimpatura
Certificazioni e Conformità
– IEC 61984
– EN 60664-1
– UL 1977
– CSA-C22.2 No. 182.3
– Conforme RoHS
Dimensioni e Peso
– Peso: 37,2 g
Informazioni Commerciali
– Paese di origine: Germania
– Codice tariffario: 85389099
Documentazione Tecnica
– Scheda tecnica
– Disegni CAD in formati multipli
– Catalogo del produttore
– Disegno tecnico
Note Aggiuntive
Per ulteriori dettagli e per ordinare i contatti di crimpatura compatibili, consultare la documentazione tecnica fornita dal produttore.
